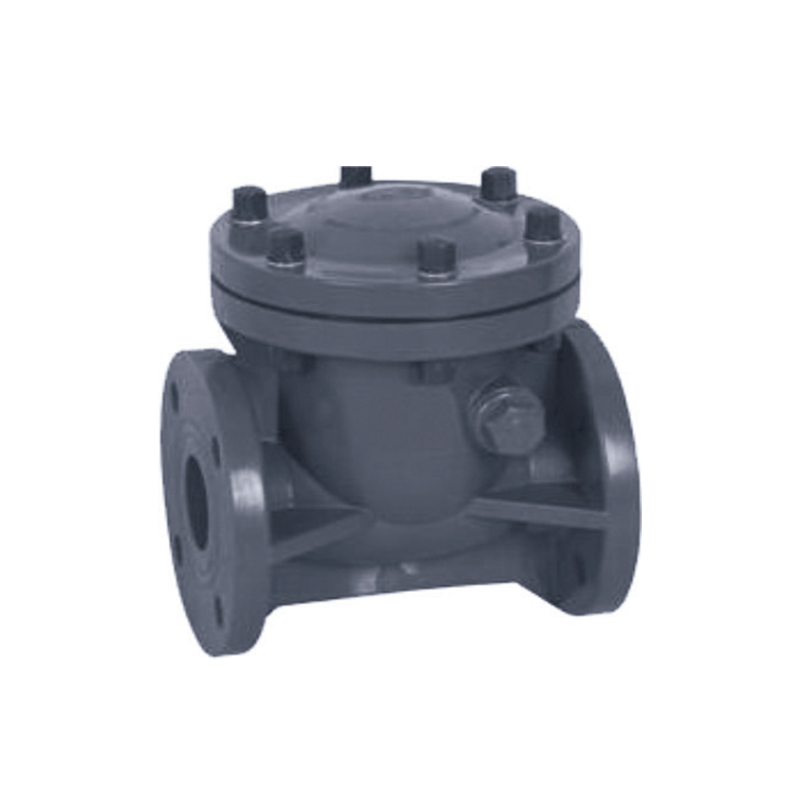

Clapet anti-retour à battant SCH8O/DIN UPVC/CPVC

Le clapet anti-retour à battant UPVC/CPVC est un dispositif de contrôle des fluides à haute efficacité largement utilisé dans le traitement de l'eau, le traitement chimique et l'irrigation agricole. Sa conception permet au fluide de s'écouler librement dans une direction tout en se fermant automatiquement lors du flux inverse, empêchant efficacement le reflux du fluide et assurant la sécurité du système de canalisation.

Le clapet anti-retour à battant UPVC/CPVC présente une structure compacte, une conception légère et une installation et un entretien faciles. Son corps de vanne à haute résistance assure stabilité et durabilité dans des environnements à haute pression.

Contactez-nous

Précédent：Mélangeur statique de type SCH8O/DIN UPVC/CPVC SK
Suivant：Vanne à fond sphérique SCH8O/DIN UPVC/CPVC

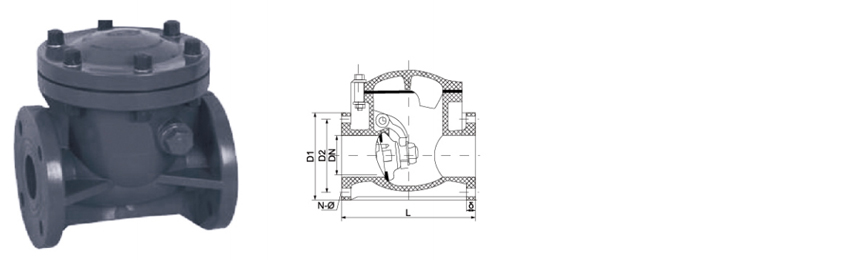

paramètre application Normes techniques

TAILLE/NOM.		dn25	dn32	dn40	DN50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300 )
		(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
D1	DIN	105	115	145	145	160	180	197	215	250	280	340	390	440
	ANSI	98	108	117	128	155	178	192	229	254	284	343	406	481
	JIS	75	90	100	105	120	140	150	175	210	240	290	355	400
D2	DIN	75	85	100	110	125	145	160	180	210	240	295	350	400
	ANSI	70	79	89	98	121	140	152	191	216	241	298	362	432
	JIS	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
N-Φ	DIN	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ23	8-Φ23	2-Φ23	2-Φ23
	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	2-Φ24	2-Φ24
	JIS	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	2-Φ23	2-Φ25	6-Φ25
L		140	160	170	170	200	245	265	300	350	400	500	575	575
δ		15	15	16	16	20	22	22	22	24	26	28	30	30
Pression de travail (MPA)		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6

SCH80 / DIN · ASSISTÉ PAR RESSORT

Clapet anti-retour à battant UPVC / CPVC

Anti-retour · Disque pivotant · Horizontal ou vertical

Le clapet anti-retour à battant SCH80/DIN UPVC/CPVC est un dispositif de contrôle de débit anti-retour conçu pour les systèmes de fluides corrosifs et de haute pureté. Fabriquée selon les normes ASTM SCH80 et DIN, cette vanne utilise un disque assisté par ressort qui pivote sur un axe de charnière pour permettre un écoulement vers l'avant et se ferme automatiquement lorsque le flux s'inverse. La conception du disque oscillant offre une faible perte de charge et convient aux applications avec des vitesses d'écoulement variables. Le corps de la vanne est disponible en UPVC pour les services chimiques généraux et en CPVC pour les applications à température élevée jusqu'à 93°C. Le joint élastique, disponible en EPDM, FKM ou PTFE, garantit une fermeture étanche en cas de flux inversé.

DN15–DN200

Offre de taille

PN10–PN16

Classe de pression

–20°C à 93°C

Température CPVC

Disque pivotant

Vérifier le mécanisme

Disque assisté par ressort

La réponse de fermeture rapide empêche le flux inverse. Force du ressort calibrée pour une assise positive même à de faibles vitesses d'avancement.

Résistance chimique et thermique

L'UPVC et le CPVC résistent aux acides, aux bases et aux sels. Le CPVC étend le service jusqu'à 93°C. Matériaux de disque et de joint sélectionnables pour une chimie spécifique.

Faible chute de pression

Le chemin rationalisé du disque oscillant minimise la restriction du débit, réduisant ainsi la consommation d’énergie et maintenant l’efficacité de la ligne.

Installation horizontale ou verticale

Orientation flexible pour les systèmes de tuyauterie nouveaux ou modernisés. L'installation verticale nécessite une direction d'écoulement vers le haut.

Construction

Corps UPVC · CPVC

Disque UPVC solide · PTFE · SS304/316

Sceau EPDM · FKM · PTFE

Printemps SS304 · SS316 (enduit)

Connexion

Prise Ciment à solvant · DIN/ANSI

Fileté NPT · BSPT

À bride DIN PN10/PN16 · ANSI 150

Normes ASTM D2467 · DIN 8061/8062 · OIN 16137

Sélection du sceau

EPDM Eau, acides doux · Jusqu'à 80°C

FKM Huiles, hydrocarbures · Jusqu'à 90°C

PTFE Produits chimiques agressifs · Jusqu'à 93°C

Vérifier la compatibilité avec la chimie et la température du procédé.

Paysage des applications

Chimie et métallurgie

Transfert d'acide · Dosage de produits caustiques · Lignes de décapage

Electronique et Semi-conducteur

Eau ultrapure · Boue CMP · Livraison de produits chimiques

Énergie & Photovoltaïque

Électrolyte de batterie · Gravure solaire · Eau de refroidissement

Traitement de l'eau

Eaux usées · Perméat RO · Dessalement

Pharmaceutique et alimentaire

Eau DI · Retour CIP · Conduites sanitaires

Automobile et général

Lavage de pièces · Circulation de peinture · Boucles de refroidissement

Directives d'installation

Orientation : la flèche d'écoulement doit s'aligner avec la direction d'écoulement vers l'avant. Les lignes horizontales utilisent une fermeture assistée par gravité. Les lignes verticales nécessitent un flux ascendant.
Tuyau droit : Minimum 5 diamètres en amont et 3 diamètres en aval pour un profil d'écoulement stable.
Soudage au solvant : Utiliser un apprêt et un ciment spécifiques à l'UPVC ou au CPVC. Prévoyez un temps de durcissement complet.
Fileté joints: Apply PTFE tape to male threads only. Hand-tighten plus 1–2 turns.
Inspection : Inspectez périodiquement le joint et le disque pour déceler toute usure ou toute attaque chimique.

Restrictions critiques

Température : UPVC max 60°C · CPVC max 93°C · Ne pas dépasser la valeur nominale d'étanchéité.
Non évalué pour le service à la vapeur. Évitez les cycles thermiques rapides et les coups de bélier.
Non destiné aux fluides gazeux — conçu uniquement pour le service liquide.
Printemps corrosion: Verify spring alloy compatibility with process chemistry.
Médias abrasifs : une teneur élevée en solides peut endommager les surfaces des disques et des joints.
Protection UV : stocker et installer à l’abri de la lumière directe du soleil ou appliquer un revêtement UV.

Questions courantes

En quoi un clapet anti-retour à battant diffère-t-il d'un clapet anti-retour à bille ?

Un clapet anti-retour à battant utilise un disque articulé qui s'ouvre avec le débit vers l'avant et se ferme par gravité ou par la force du ressort lorsque le débit s'inverse. Il offre une perte de charge plus faible et convient aux tuyaux de plus grande taille. Un clapet anti-retour à bille utilise une bille à ressort qui repose contre un joint, offrant une réponse de fermeture plus rapide et une meilleure étanchéité à faibles vitesses d'écoulement.

Cette vanne peut-elle être installée dans une ligne verticale ?

Oui, le clapet anti-retour à battant peut être installé dans une tuyauterie verticale avec un sens d'écoulement ascendant. Le disque assisté par ressort assure une fermeture positive même dans les installations verticales. L'installation horizontale est également prise en charge et constitue la configuration la plus courante.

Quelles sont les causes du bavardage et comment y remédier ?

Le broutage se produit généralement lorsque la vitesse d’écoulement est trop faible, provoquant une oscillation du disque. Ce problème peut être résolu en augmentant le débit, en installant un ressort plus léger ou en sélectionnant une vanne avec une pression de craquage plus faible. Le débit pulsé des pompes alternatives peut également provoquer des vibrations.

Comment puis-je sélectionner la force du ressort adaptée à mon système ?

La sélection de la force du ressort dépend de la vitesse d'écoulement du système et de la contre-pression. Les ressorts standard conviennent à la plupart des applications. Pour les systèmes à faible débit, un ressort plus léger peut être nécessaire pour permettre au disque de s'ouvrir complètement. Pour les systèmes à haute contre-pression, un ressort plus solide assure une fermeture positive. Consultez le tableau de sélection des ressorts du fabricant pour connaître les tailles spécifiques.

Ces clapets anti-retour à battant sont déployés dans les industries chimiques, métallurgiques, photovoltaïques, nucléaires, du lithium, des semi-conducteurs électroniques, alimentaires, pharmaceutiques, automobiles et de traitement de l'eau industrielle pour la manipulation de liquides acides-alcalins, d'eau ultrapure, d'eau potable, d'eau de qualité électronique et de canalisations d'eaux usées industrielles.
