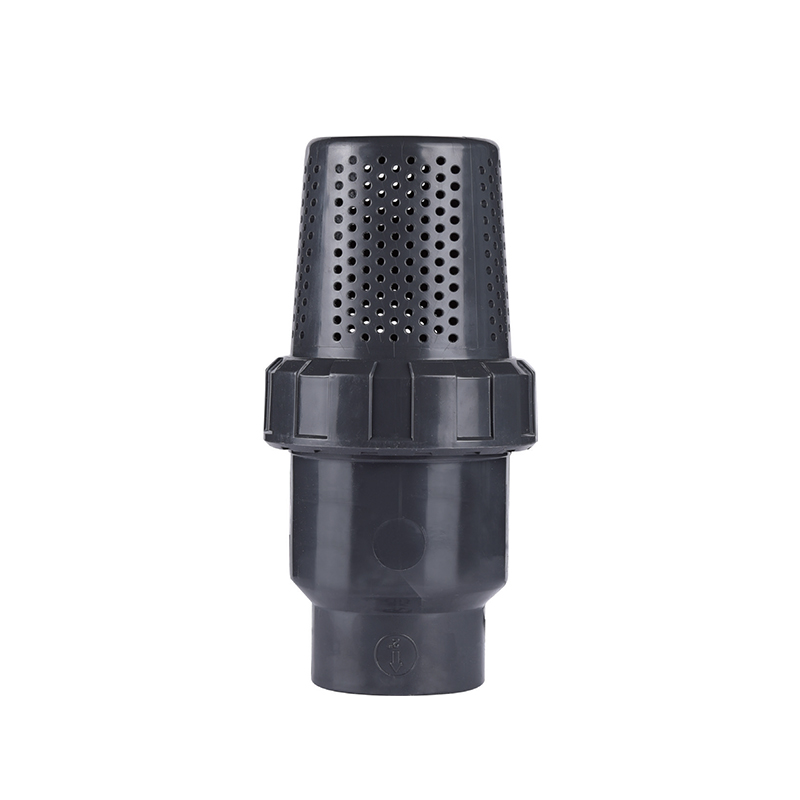

Vanne à fond sphérique SCH8O/DIN UPVC/CPVC

Le robinet à bille UPVC/CPVC est un dispositif de contrôle des fluides à haute efficacité conçu pour les systèmes de canalisations dans les domaines industriels et de la construction. Sa conception garantit une obstruction minimale à l'écoulement du fluide lors de l'ouverture et de la fermeture, réduisant ainsi la perte de pression et permettant un contrôle précis du débit en un instant.

La conception unique du noyau sphérique permet un fonctionnement fluide et facile, améliorant considérablement l'efficacité. Sa résistance aux températures et pressions élevées le rend adapté aux applications telles que le traitement de l'eau, le traitement chimique et le traitement des eaux usées.

Contactez-nous

Précédent：Clapet anti-retour à battant SCH8O/DIN UPVC/CPVC
Suivant：Clapet anti-retour à bille SCH8O/DIN UPVC/CPVC

paramètre application Normes techniques

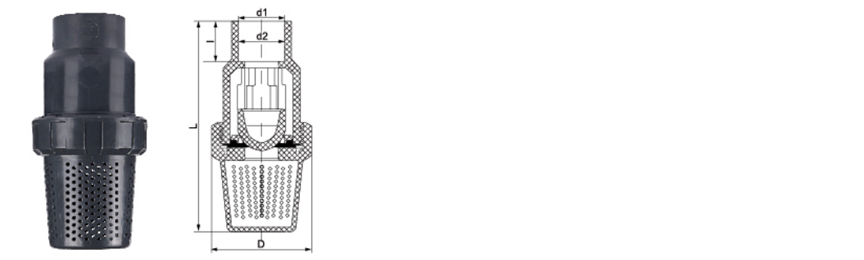

TAILLE/NOM.		dn20	dn25	dn32	dn40	DN50	dn63	dn75	dn90	dn110
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100 )
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
DIN	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8
ANSI	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27
JIS	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2
D		55	63	73	85	97	118	134	158	202
L		120	146	174	190	206	235	302	350	428
I		22	22	22	26	31	38	44	51	61

SCH80 / DIN · FOND DE RÉSERVOIR · ALÉSAGE AFFLEURANT

Vanne à fond sphérique UPVC/CPVC

Port complet · Commande par levier · Conception sans pied mort

La vanne de fond à bille SCH80/DIN UPVC/CPVC est une vanne d'isolement spécialement conçue pour les sorties de fond de réservoir, de réacteur et de cuve. Fabriquée selon les normes ASTM SCH80 et DIN, cette vanne est dotée d'une bille encastrée qui élimine les branches mortes et le piégeage des sédiments courants dans les vannes à bille standard. La conception à port complet assure un drainage complet du contenu du récipient sans rétention résiduelle. Le corps de la vanne est disponible en UPVC pour les services chimiques généraux et en CPVC pour les applications à température élevée jusqu'à 93°C. Les sièges et joints en PTFE assurent une fermeture étanche aux bulles. La poignée à levier avec fonction verrouillable permet un maintien en position sécurisé. Cette vanne est spécialement conçue pour les applications où une vidange et un nettoyage complets des cuves de traitement sont nécessaires.

DN15-DN100

GAMME DE TAILLES

PN10-PN16

PRESSION NOMINALE

-20°C à 93°C

GAMME CPVC

Alésage affleurant

CONCEPTION DE DRAINAGE

Conception à montage encastré

La bille est positionnée au ras de la surface du fond du réservoir, éliminant ainsi les zones mortes et empêchant l'accumulation de sédiments. Cette conception assure un drainage complet et simplifie les procédures de nettoyage.

Résistance chimique et thermique

Les matériaux UPVC et CPVC résistent à une large gamme d'acides, de bases et de sels. Le CPVC étend le service jusqu'à 93°C. Les sièges en PTFE assurent une fermeture étanche aux bulles sur toute la plage de pression.

Débit complet du port

L'alésage de la bille correspond au diamètre interne du tuyau, fournissant un débit sans restriction pendant la décharge et minimisant la chute de pression, ce qui est essentiel pour les sorties de réservoir alimentées par gravité.

Poignée verrouillable

La poignée à levier comprend une fonction verrouillable pour garantir la position en position ouverte ou fermée, offrant ainsi une sécurité contre toute opération non autorisée dans les processus critiques.

Données techniques

Matériau du corps UPVC · CPVC

Matériau de la balle Laiton chromé (UPVC) · CPVC massif

Siège / Joint PTFE (standard) · EPDM (en option)

Connexion Douille (solvant) · Fileté (NPT/BSPT) · À bride (DIN)

Normes ASTM D2467 (SCH80) · DIN 8061/8062 · OIN 16139

Poignée Levier · Rotation 90° · Verrouillable

Performances de drainage

La conception à bille de chasse réduit le volume résiduel à moins de 2 % du volume du tuyau, assurant ainsi un drainage presque complet du contenu de la cuve.

Orientation d'installation

Installer avec le corps de la vanne en position verticale directement sous la sortie du récipient. La poignée doit être orientée pour un accès facile. Pour les connexions à brides, utilisez des joints complets et serrez les boulons uniformément.

Scénarios d'application

Chimie et métallurgie

Sorties de fond de réacteur, conduites de vidange de réservoir, transfert d'acide, cuves de traitement par lots

Electronique et Semi-conducteur

Réservoirs de stockage d'eau ultra pure, drains de puisards chimiques, déchargement sur banc humide

Énergie & Photovoltaïque

Réservoirs d'électrolyte de batterie, bains de gravure solaire, puisards de tour de refroidissement

Traitement de l'eau

Drains de clarificateur, sorties de rétrolavage de filtre, réservoirs de perméat RO, puisards d'eaux usées

Pharmaceutique et alimentaire

Stockage d'eau DI, réservoirs d'alimentation CIP, cuves de mélange d'ingrédients, drains sanitaires

Automobile et général

Drains de lave-pièces, fonds de réservoirs de peinture, réservoirs de liquide de refroidissement, puisards industriels

Notes d'installation et de fonctionnement

Montage : Installer directement sous la sortie du récipient avec le corps de la vanne vertical. Assurez-vous que la poignée pivote librement sans obstruction.
Raccords à brides : utilisez des joints EPDM ou PTFE sur toute la face. Serrez les boulons de la bride uniformément en croix à un couple de 15 à 20 Nm.
Soudage au solvant : Utiliser un apprêt et un ciment spécifiques à l'UPVC ou au CPVC. Laisser le temps de durcissement complet avant la mise sous pression.
Connexions filetées : appliquez du ruban PTFE sur les filetages mâles. Serrez à la main plus 1 à 2 tours avec une clé à sangle.
Fonctionnement : Faites fonctionner la vanne tous les trimestres pour éviter que le siège ne colle. En cas d'utilisation peu fréquente, lubrifiez la tige avec de la graisse à base de silicone.
Nettoyage : La conception à alésage affleurant permet un CIP (nettoyage en place) facile sans démontage.

Limites de fonctionnement critiques

Ne pas dépasser 60°C pour les carrosseries UPVC. CPVC max 93°C en continu. Sièges en PTFE max 93°C.
Non évalué pour le service à la vapeur. Évitez les cycles thermiques rapides et les coups de bélier soudains.
Ne pas utiliser avec de l'acide nitrique concentré (> 15 %) dans les corps UPVC.
N'utilisez pas la vanne avec une force excessive : un serrage excessif pourrait endommager le joint de tige.
Évitez les charges d'impact ou les chocs mécaniques sur le corps de la vanne pendant l'installation.
Protéger d’une exposition prolongée aux UV. Utilisez un revêtement ou un abat-jour résistant aux UV.
N'utilisez jamais la vanne comme point d'appui pour le récipient ou la tuyauterie.

Questions courantes

Quel est l'avantage d'une conception à bille de chasse d'eau pour les vannes de fond de réservoir ?

La conception à bille affleurante élimine les points morts et le piégeage de sédiments courants dans les vannes à bille standard. Lorsque la vanne est ouverte, la surface de la bille affleure le fond du réservoir, permettant une vidange complète du contenu du récipient. Cette conception simplifie également le nettoyage et réduit le risque de contamination du produit lors du traitement par lots.

Comment puis-je choisir entre UPVC et CPVC pour cette vanne ?

L'UPVC convient aux services chimiques généraux avec des fluides jusqu'à 60°C. Le CPVC est recommandé pour les applications nécessitant une résistance à des températures plus élevées (jusqu'à 93°C) ou lors de la manipulation de supports chlorés. La sélection doit être basée sur la chimie spécifique du processus et la température de fonctionnement.

Cette vanne peut-elle être installée dans une tuyauterie horizontale ?

Le robinet de fond à bille est spécialement conçu pour une installation verticale sous les réservoirs et les cuves. Bien qu’il puisse être installé en lignes horizontales, les avantages du rinçage et du drainage sont considérablement réduits. Pour les applications horizontales, un robinet à tournant sphérique standard est recommandé.

Quel entretien faut-il pour cette vanne ?

Une inspection périodique des sièges en PTFE et des joints toriques de la tige est recommandée. En cas de fonctionnement peu fréquent, faites fonctionner la vanne tous les trimestres pour éviter que le siège ne colle. Si une fuite se produit au niveau de la tige, serrez progressivement l'écrou du presse-étoupe. Remplacez les sièges s’ils sont usés au-delà de 0,5 mm de profondeur.

Ces vannes à fond sphérique sont déployées dans les industries chimiques, métallurgiques, photovoltaïques, nucléaires, du lithium, des semi-conducteurs électroniques, alimentaires, pharmaceutiques, automobiles et de traitement de l'eau industrielle pour la manipulation de liquides acides-alcalins, d'eau ultrapure, d'eau potable, d'eau de qualité électronique et de canalisations d'eaux usées industrielles.

Entreprise

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Oui Chine Vanne à fond sphérique SCH8O/DIN UPVC/CPVC Pour l'industrie alimentaire / automobile / électronique fournisseur et sur mesure Vanne à fond sphérique SCH8O/DIN UPVC/CPVC Pour l'industrie alimentaire / automobile / électronique usine. Fondée en 2007, notre entreprise se concentre sur la recherche et le développement, la fabrication, la vente et le service après-vente de tubes industriels en CPVC et UPVC. L entreprise a obtenu de nombreuses certifications, notamment la licence de production d équipements spéciaux, la licence d hygiène des produits liés à l eau de la province du Zhejiang, la certification du système de gestion de la qualité IS09001, la certification du système de gestion environnementale IS014001 et la certification du système de gestion de la santé et de la sécurité au travail IS045001. L entreprise possède plus de 50 droits de propriété intellectuelle indépendants et des droits d importation et d exportation en propre. Afin de proposer des produits diversifiés et de meilleurs services, l entreprise a introduit des technologies de pointe, des équipements d outillage, des matières premières et des systèmes de gestion uniques en provenance d Allemagne et des États-Unis. Au fil des ans, nos produits ont été largement utilisés dans le transport par pipeline de liquides acides et alcalins, d eau ultrapure, d eau potable, d eau pure de qualité électronique et d eaux usées industrielles dans les secteurs de la chimie, de la métallurgie, du photovoltaïque, de l énergie nucléaire, des batteries au lithium, des semi-conducteurs électroniques, de l agroalimentaire, de la médecine, de l automobile, du traitement des eaux industrielles, etc. À l heure actuelle, le groupe ZHEYI a établi plus de 30 sociétés de vente à travers le pays, et toutes sortes de produits sont exportés vers l Europe, l Amérique, l Asie du Sud-Est et d autres pays et régions, et sont profondément appréciés par les clients nationaux et étrangers.

Certificat d honneur

Nouvelles

Où les tuyaux SCH 80 UPVC sont-ils utilisés dans les appli...
Jul 30,2026
Les transformateurs de produits chimiques, les opérateurs de traitement de l'eau et les installations industrielles précisent Tuyau SCH 80 PVC partout où un système de tuyauterie doit maintenir une ...
apprendre encore plus
Qu'est-ce qui fait du tuyau SCH 80 UPVC un choix fiable po...
Jul 23,2026
Le tuyau SCH 80 PVC est construit avec une paroi plus épaisse que le tuyau SCH 40 avec le même diamètre extérieur, ce qui augmente sa pression nominale et en fait la norme pour les lignes industrielles transportant...
apprendre encore plus
Pourquoi le tuyau SCH 80 UPVC est largement utilisé dans l...
Jul 16,2026
L'épaisseur de paroi est la seule spécification qui sépare un tuyau conçu pour une pression industrielle exigeante d'un tuyau destiné à un usage résidentiel léger. Tuyau SCH 80 UPVC se situe fe...
apprendre encore plus

Laisser un message

Contrôle de qualité strict

Le groupe ZHEYI adhère au principe de « la qualité d abord », adopte des équipements de pointe au niveau international et des matières premières de haute qualité, contrôle strictement chaque maillon de la production et s engage à fournir des produits de pipeline avec d excellentes performances et une apparence exquise.

L entreprise utilise des équipements de production de pointe et des matériaux de haute qualité, notamment ceux des fabricants japonais Sekisui et américain Lubrizol. ZHEYI allie parfaitement technologie de production de pointe et gestion professionnelle. Chaque produit est soumis à un contrôle qualité rigoureux, de la production à la livraison, en passant par l inspection, garantissant ainsi une parfaite harmonie entre esthétique et fonctionnalité.
Tests de performance de précision

Chez ZHEYI, chaque produit est fabriqué avec le plus grand soin, non seulement en privilégiant une esthétique raffinée, mais aussi en garantissant une qualité intrinsèque irréprochable. Des tests de performance rigoureux garantissent la stabilité et la durabilité du produit, même dans des conditions difficiles.:

● Essai de densité : mesure la densité du matériau pour garantir l uniformité et la stabilité des structures.
● Essai de température de ramollissement Vicat : évalue le degré de ramollissement des matériaux dans des conditions de température élevée pour garantir la capacité du produit à résister à la déformation dans divers environnements.
● Test au four : simule la résistance à la chaleur à long terme et vérifie la capacité du produit à résister à des températures élevées pendant une longue période.
● Essai hydrostatique : Évaluer la résistance des tuyaux dans des conditions de haute pression pour garantir la sécurité et la fiabilité du produit.
● Test d impact au marteau-pilon : testez la résistance aux chocs du produit pendant le transport, l installation et l utilisation quotidienne.

Vanne à fond sphérique SCH8O/DIN UPVC/CPVC Connaissance de l industrie

Le rôle clé et les points d'installation des vannes à fond sphérique dans les systèmes de fluides chimiques

Dans les systèmes de fluides chimiques, Vannes à bille UPVC/CPVC sont devenus le type de vanne préféré dans de nombreuses industries clés en raison de leur excellente résistance à la corrosion, de leur conception légère et de leurs performances d'étanchéité fiables. Voici ses rôles principaux et ses points d’installation dans diverses industries :

1. Le rôle clé des vannes à fond sphérique
Étanchéité sûre et contrôle des fluides
La vanne à fond sphérique adopte une structure de fermeture sphérique, qui permet une ouverture et une fermeture rapides, empêche efficacement les fuites de fluide et convient aux fluides de haute pureté ou dangereux (tels que les acides, les alcalis et les solvants organiques).
Dans les industries des semi-conducteurs électroniques et du photovoltaïque, les vannes doivent éviter la contamination par les ions métalliques. Les matériaux UPVC/CPVC conviennent parfaitement à l'eau ultrapure, aux solutions de gravure et à d'autres supports.

Résistance à la corrosion et longue durée de vie
Le CPVC résiste aux températures élevées (jusqu'à 90°C ou plus), adapté aux systèmes d'eau de refroidissement dans les centrales nucléaires ou aux processus de décapage dans l'industrie métallurgique.
L'UPVC résiste aux substances corrosives telles que le chlore et le sel dans le traitement des eaux usées industrielles et de l'eau potable, prolongeant ainsi la durée de vie de l'équipement.

Applications sanitaires
Dans les domaines de la médecine et de l'eau potable, la paroi intérieure du robinet à fond sphérique est lisse pour éviter la croissance bactérienne et répondre aux normes FDA ou NSF.

Économie d'énergie et protection de l'environnement
La structure légère réduit la charge du pipeline, réduit la consommation d'énergie dans le système de traitement des eaux industrielles et favorise la conformité environnementale.

2. Points d'installation
Contrôle d'adaptabilité du matériau
Confirmez la compatibilité du support avec l'UPVC/CPVC (tels que l'acide sulfurique concentré et les solvants benzéniques peuvent nécessiter des matériaux spéciaux).
Dans l'environnement acide fluorhydrique (HF) de l'industrie photovoltaïque, un corps de vanne renforcé en CPVC doit être sélectionné.

Support et alignement des pipelines
Les vannes en plastique sont moins rigides que les vannes en métal et des supports doivent être ajoutés lors de l'installation pour éviter la déformation due aux contraintes des canalisations, en particulier dans les canalisations haute pression des centrales nucléaires.

Étanchéité et fixation
Lorsqu'une bride ou une connexion filetée est utilisée, les boulons doivent être serrés uniformément pour éviter les fissures sous contrainte locales (comme dans le cas des systèmes de tuyauterie en PVDF dans l'industrie des semi-conducteurs).
Il est recommandé d'utiliser des matériaux EPDM ou PTFE pour les joints d'étanchéité afin de s'adapter aux conditions de température élevée (telles que les canalisations de vapeur dans l'industrie métallurgique).

Considérations relatives à l'environnement d'exploitation
Lorsqu'il est installé à l'extérieur (comme dans les stations d'épuration des eaux), il est nécessaire d'installer des couvertures de protection UV pour éviter le vieillissement de l'UPVC.
Dans l'atelier propre de l'industrie pharmaceutique, la vanne doit être rincée et passivée après l'installation.

Entretien et tests
Vérifiez régulièrement l'usure de la bille et du siège de la vanne, en particulier dans le milieu contenant des particules dans les eaux usées industrielles.
Lorsque le système est mis en service pour la première fois, il est nécessaire d'augmenter lentement la pression pour tester afin d'éviter l'impact de l'effet de coup de bélier sur le corps de la vanne en plastique.

3. Résumé de la demande industrielle
Sécurité et haute pureté : les semi-conducteurs, le photovoltaïque et la médecine comptent sur ses caractéristiques non polluantes.
Haute température et corrosion : Le nucléaire et la métallurgie privilégient la version résistante à la température du CPVC.
Conformité environnementale : Remplacer les vannes métalliques dans le traitement de l'eau potable et des eaux usées industrielles afin de réduire les risques liés aux métaux lourds.
