sur mesure Mélangeur statique de type SCH8O/DIN UPVC/CPVC SK Pour l'industrie alimentaire / automobile / électronique

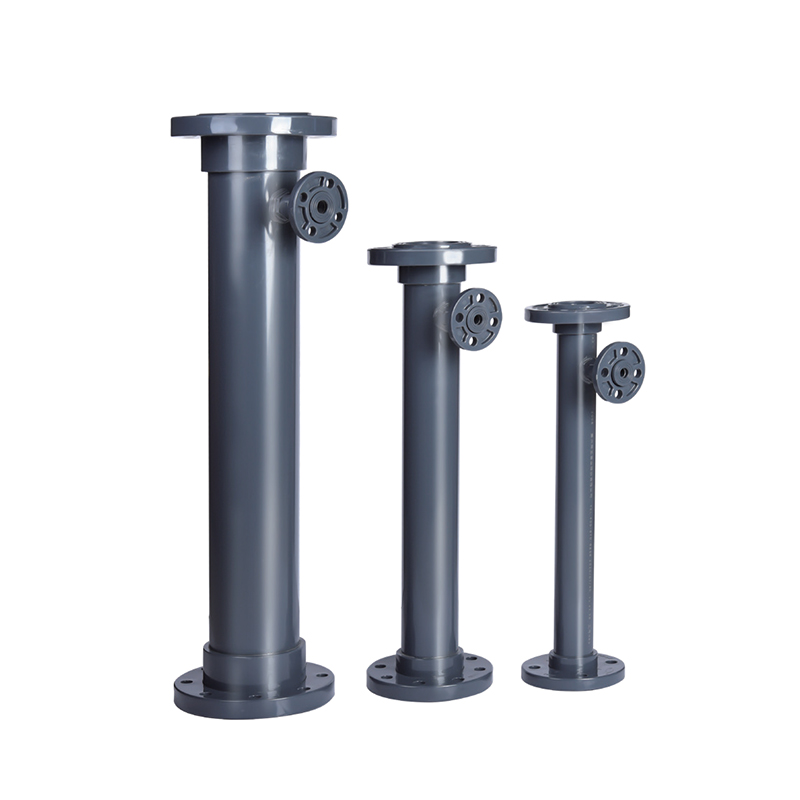

Mélangeur statique de type SCH8O/DIN UPVC/CPVC SK

Mélangeur statique de type SCH8O/DIN UPVC/CPVC SK

Le mélangeur statique de type UPVC/CPVC SK est un dispositif de mélange de fluides à haut rendement conçu pour diverses applications industrielles. Il est particulièrement adapté au traitement de l'eau, à la transformation chimique, à la transformation des aliments et aux produits pharmaceutiques, mélangeant efficacement divers liquides, gaz et solides pour garantir la cohérence et l'uniformité du produit.

Sa conception modulaire simplifie l'installation et la maintenance, s'adaptant aux différentes tailles et exigences de débit avec une grande flexibilité.

Contactez-nous
  • Mélangeur statique de type SCH8O/DIN UPVC/CPVC SK
Précédent：Filtre à panier SCH8O/DIN UPVC/CPVC
Suivant：Clapet anti-retour à battant SCH8O/DIN UPVC/CPVC

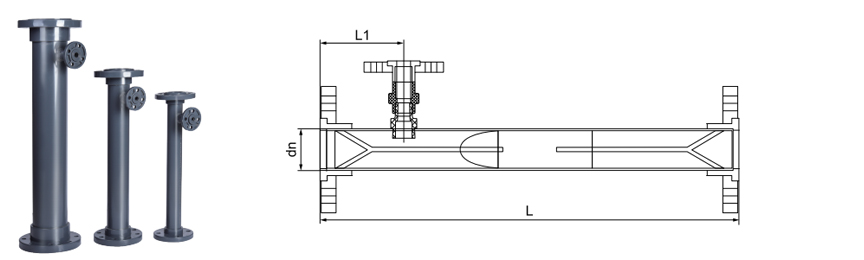

paramètre application Normes techniques

  • DN

    DN

    L

    L1

    Port de dosage

    (par défaut 1)

    Débit

    (m/s)

    Flux

    (m³/h)

    Type de connexion

    63

    50

    500

    100

    DN20

    <1

    <6,84

    Bride

    75

    65

    600

    100

    DN20

    <1

    <11,88

    Bride

    90

    80

    650

    100

    DN20

    <1

    <18.08

    Bride

    110

    100

    700

    110

    DN20

    <1

    <28.08

    Bride

    140

    125

    900

    130

    DN25

    <1

    <43,92

    Bride

    160

    150

    1000

    150

    DN25

    <1

    <63,36

    Bride

    225

    200

    1300

    190

    DN32

    <1

    <108

    Bride

    280

    250

    1500

    220

    DN32

    <1

    <180

    Bride

    315

    300

    1600

    240

    DN32

    <1

    <262,8

    Bride

    355

    350

    1700

    260

    DN32

    <

    <360

    Bride

    400

    400

    2000

    290

    DN40

    <1

    <468

    Bride

SCH80 / DIN · TYPE SK
Mélangeur statique UPVC / CPVC
Éléments hélicoïdaux · Mélange passif · Aucune pièce mobile
Le mélangeur statique de type SCH80/DIN UPVC/CPVC SK est un dispositif de mélange en ligne pour les systèmes corrosifs et de haute pureté. Construit selon les normes ASTM SCH80 et DIN, il utilise des éléments hélicoïdaux fixes qui divisent, font tourner et recombinent les flux, offrant ainsi un mélange homogène sans aucune pièce mobile. La géométrie SK fonctionne dans les régimes d'écoulement laminaire, transitionnel et turbulent. Les corps sont en UPVC pour un service général ou en CPVC pour des températures allant jusqu'à 93°C. Les éléments correspondent au matériau du corps pour une compatibilité chimique totale. Les applications incluent la dilution d'acide, le mélange d'eau ultrapure, l'ajustement du pH, le mélange de polymères et le dosage de produits chimiques.
DN15–DN200 Tailles
PN10–PN16 Pression
–20°C à 93°C Gamme CPVC
SK hélicoïdal Élément
Zéro pièce mobile
Pas de joints, roulements ou composants rotatifs. Élimine les coûts d’usure et d’entretien.
Homogénéisation complète
Les éléments hélicoïdaux divisent et recombinent le flux en continu sur toute la section transversale du tuyau.
Fonctionnement à faible consommation d'énergie
La géométrie optimisée des éléments minimise la chute de pression tout en maintenant l'efficacité du mélange.
Inertie chimique
L'UPVC et le CPVC résistent aux acides, aux bases et aux sels. Le CPVC supporte 93°C en continu.
Spécifications techniques
Corps UPVC · CPVC
Éléments UPVC · CPVC · PTFE
Type d'élément SK hélicoïdal · 4–6 par logement
Connexions Douille · À bride · Fileté
Normes ASTM D2467 · DIN 8061/8062
Données de performances
Régimes d'écoulement Laminaire · Transitionnel · Turbulent
Longueur de l'élément 1,5 × diamètre intérieur du tuyau
Éléments per mixer 4 à 12 (personnalisé)
DP typique 0,2 – 1,0 bars
Un plus grand nombre d'éléments augmente l'intensité du mélange et la chute de pression. Consultez l'usine pour le dimensionnement.
Domaines d'application
Chimique Dilution acide · Ajustement du pH · Mélange de polymères
Semi-conducteur Mélange UPW · Mélange chimique sur banc humide
Énergie Électrolyte · Agent de gravure · Conditionnement du liquide de refroidissement
Eau Floculant · Désinfectant · Neutralisation
Pharmaceutique Eau DI · CIP · Homogénéisation des ingrédients
Automobile Additif · Peinture · Mélange de liquide de refroidissement
Directives d'installation
  • Toute orientation. La flèche de flux doit s'aligner avec la direction.
  • Autoriser 3 à 5 diamètres de tuyaux à passer directement en amont.
  • Soudure au solvant : utiliser un apprêt et un ciment adaptés au matériau.
  • Boulons à bride : serrez uniformément à 15-20 Nm avec joint intégral.
  • Inspectez les éléments pour déceler tout encrassement ou dommage lors de l’entretien de routine.
Limites de fonctionnement
  • UPVC : 60°C max · CPVC : 93°C max · PTFE : 120°C max.
  • Pas pour le service vapeur. Évitez les changements rapides de température.
  • Les solides > 5 % en volume nécessitent un examen en usine.
  • Nombre de Reynolds minimum requis pour le mélange laminaire.
  • Exposition aux UV : utiliser de la résine stabilisée ou appliquer un revêtement protecteur.
Foire aux questions
De combien d’éléments ai-je besoin ?
Le flux laminaire nécessite 6 à 12 éléments. Un écoulement turbulent en a besoin de 4 à 6. Les fluides à haute viscosité en ont besoin de plus. Fournissez vos données de débit et de viscosité pour une recommandation personnalisée.
À quelle chute de pression puis-je m'attendre ?
Généralement 0,2 à 1,0 bar en fonction du débit, de la viscosité et du nombre d'éléments. Utilisez notre outil de dimensionnement ou contactez-nous avec vos conditions de processus pour un calcul précis.
Peut-il gérer des fluides abrasifs ?
Des solides modérés sont acceptables. Les médias abrasifs accélèrent l’usure. Dans de tels cas, le CPVC avec des éléments en PTFE est recommandé. Pour >5 % de solides, consultez-nous pour les données d'usure et les options de matériaux.
Comment nettoyer en cas d'encrassement ?
Rincer avec un solvant compatible en cas d'encrassement léger. En cas d'accumulation importante, démonter et nettoyer mécaniquement les éléments hélicoïdaux. Une inspection régulière évite une accumulation excessive.
Ces mélangeurs sont utilisés dans les industries chimiques, métallurgiques, photovoltaïques, nucléaires, du lithium, des semi-conducteurs, alimentaires, pharmaceutiques, automobiles et de traitement de l'eau – manipulant des acides, des alcalis, de l'eau ultrapure, de l'eau potable, de l'eau de qualité électronique et des eaux usées industrielles.
ASTM D2467 DIN 8061/8062 SCH80 SK hélicoïdal Zéro maintenance
Produits recommandés
Entreprise
Zheyi Pipeline (Wuhan) Co., Ltd.
Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Oui Chine Mélangeur statique de type SCH8O/DIN UPVC/CPVC SK Pour l'industrie alimentaire / automobile / électronique fournisseur et sur mesure Mélangeur statique de type SCH8O/DIN UPVC/CPVC SK Pour l'industrie alimentaire / automobile / électronique usine. Fondée en 2007, notre entreprise se concentre sur la recherche et le développement, la fabrication, la vente et le service après-vente de tubes industriels en CPVC et UPVC. L entreprise a obtenu de nombreuses certifications, notamment la licence de production d équipements spéciaux, la licence d hygiène des produits liés à l eau de la province du Zhejiang, la certification du système de gestion de la qualité IS09001, la certification du système de gestion environnementale IS014001 et la certification du système de gestion de la santé et de la sécurité au travail IS045001. L entreprise possède plus de 50 droits de propriété intellectuelle indépendants et des droits d importation et d exportation en propre. Afin de proposer des produits diversifiés et de meilleurs services, l entreprise a introduit des technologies de pointe, des équipements d outillage, des matières premières et des systèmes de gestion uniques en provenance d Allemagne et des États-Unis. Au fil des ans, nos produits ont été largement utilisés dans le transport par pipeline de liquides acides et alcalins, d eau ultrapure, d eau potable, d eau pure de qualité électronique et d eaux usées industrielles dans les secteurs de la chimie, de la métallurgie, du photovoltaïque, de l énergie nucléaire, des batteries au lithium, des semi-conducteurs électroniques, de l agroalimentaire, de la médecine, de l automobile, du traitement des eaux industrielles, etc. À l heure actuelle, le groupe ZHEYI a établi plus de 30 sociétés de vente à travers le pays, et toutes sortes de produits sont exportés vers l Europe, l Amérique, l Asie du Sud-Est et d autres pays et régions, et sont profondément appréciés par les clients nationaux et étrangers.

Certificat d honneur
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 EN
  • Entreprise nationale de haute technologie
  • Certificat
  • Certificat
Nouvelles
Laisser un message
  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Contrôle de qualité strict

    Le groupe ZHEYI adhère au principe de « la qualité d abord », adopte des équipements de pointe au niveau international et des matières premières de haute qualité, contrôle strictement chaque maillon de la production et s engage à fournir des produits de pipeline avec d excellentes performances et une apparence exquise.

    L entreprise utilise des équipements de production de pointe et des matériaux de haute qualité, notamment ceux des fabricants japonais Sekisui et américain Lubrizol. ZHEYI allie parfaitement technologie de production de pointe et gestion professionnelle. Chaque produit est soumis à un contrôle qualité rigoureux, de la production à la livraison, en passant par l inspection, garantissant ainsi une parfaite harmonie entre esthétique et fonctionnalité.

  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Tests de performance de précision
    Chez ZHEYI, chaque produit est fabriqué avec le plus grand soin, non seulement en privilégiant une esthétique raffinée, mais aussi en garantissant une qualité intrinsèque irréprochable. Des tests de performance rigoureux garantissent la stabilité et la durabilité du produit, même dans des conditions difficiles.:

    ● Essai de densité : mesure la densité du matériau pour garantir l uniformité et la stabilité des structures.
    ● Essai de température de ramollissement Vicat : évalue le degré de ramollissement des matériaux dans des conditions de température élevée pour garantir la capacité du produit à résister à la déformation dans divers environnements.
    ● Test au four : simule la résistance à la chaleur à long terme et vérifie la capacité du produit à résister à des températures élevées pendant une longue période.
    ● Essai hydrostatique : Évaluer la résistance des tuyaux dans des conditions de haute pression pour garantir la sécurité et la fiabilité du produit.
    ● Test d impact au marteau-pilon : testez la résistance aux chocs du produit pendant le transport, l installation et l utilisation quotidienne.

Mélangeur statique de type SCH8O/DIN UPVC/CPVC SK Connaissance de l industrie

Comparaison des performances et différences d'environnement applicables de Mélangeurs statiques UPVC et CPVC

Les mélangeurs statiques (type SK) sont largement utilisés dans les domaines chimiques, du traitement de l'eau et de l'industrie de haute pureté, et le choix des matériaux (UPVC ou CPVC) affecte directement leur résistance à la corrosion, leur résistance à la température et leur durée de vie. Ce qui suit est une comparaison des performances des deux matériaux et une analyse des applications industrielles typiques :

1. Comparaison de la résistance chimique
UPVC (polychlorure de vinyle non plastifié) :
Il présente une excellente résistance aux solutions acides, alcalines et salines (telles que l'acide chlorhydrique, l'acide sulfurique, l'hypochlorite de sodium, etc.), mais est facilement corrodé par certains solvants organiques (tels que les cétones et les hydrocarbures aromatiques).

Secteurs concernés :
Traitement des eaux industrielles (eau de refroidissement, eau de circulation pour ajuster le pH).
Eau potable : utilisée pour la chloration et le mélange des floculants, dans le respect des normes d'hygiène.
Eaux usées industrielles : neutraliser les eaux usées acides/alcalines.

CPVC (chlorure de polyvinyle chloré) :
Grâce au traitement de chloration, la résistance chimique est améliorée et peut résister à des concentrations plus élevées d'acides et d'alcalis et à certains solvants organiques (tels que de faibles concentrations d'alcools).

Secteurs concernés :
Semi-conducteur électronique : livraison mixte de produits chimiques de haute pureté (tels qu'une solution de gravure).
Médecine : Traitement des milieux corrosifs dans la préparation de médicaments liquides.
Photovoltaïque : Système de mélange de liquides de nettoyage acides.

2. Différence de résistance à la température
PVC :
Température applicable à long terme ≤60 °C, pic à court terme 80 °C, adapté aux conditions de température normales.

Scénarios typiques :
Eau potable : dosage et mélange à température normale.
Métallurgie : Prétraitement des déchets liquides de décapage à basse température.

CPVC :
Résistance à la température à long terme jusqu'à 90 °C, tolérance à court terme 110 °C, adaptée aux fluides à haute température.

Scénarios typiques :
Centrale nucléaire : Mélange d'additifs chimiques dans les systèmes d'eau de refroidissement à haute température.
Section à haute température des eaux usées industrielles : telle que le traitement d’homogénéisation des liquides résiduaires acides et alcalins chauds.

3. Résistance mécanique et durée de vie
PVC :
Faible coût, mais faible résistance aux chocs, adapté aux environnements à basse pression et à vibrations non mécaniques (tels que les systèmes de dosage des usines d'eau).

CPVC :
Rigidité et résistance au fluage plus élevées, adaptées aux conditions de haute pression ou de vibration (telles que les canalisations de distribution de produits chimiques à haute pression dans les usines de semi-conducteurs).

4. Recommandations de sélection de l'industrie
Champs où UPVC est préféré :
Traitement des eaux à température ambiante et à faible corrosion (telles que l'eau potable, l'eau de circulation industrielle) et prétraitement des eaux usées métallurgiques.
Champs où le CPVC doit être utilisé :
Température élevée (telle que les systèmes de refroidissement des centrales nucléaires), corrosion élevée (telle que les solutions de gravure de semi-conducteurs) et mélange de solvants organiques (telle que la synthèse intermédiaire pharmaceutique).
