TEE UPVC / CPVC

Tee UPVC / CPVC est un tuyau haute performance ajusté largement utilisé dans l'utilisation de la plomberie, des produits chimiques et de la construction. Fabriquées à partir de matériaux UPVC premium (chlorure de polyvinyle non plastisé) ou de chlorure de polyvinyle chloré), ces connecteurs en forme de T ont une résistance à la corrosion et une résistance au vieillissement, garantissant une durabilité à long terme.

La conception de Tee UPVC / CPVC fournit une connexion efficace de trois tuyaux, facilitant la distraction de l'écoulement ou combinez et s'adapte à divers pipelines. Son installation simple, généralement à l'aide de connexion adhésive, fournit une étanchéité sévère et minimise les risques de fuite. $ Dollar

Contactez-nous

Précédent：UPVC / CPVC 90 ° Lokot
Suivant：Pas de produit suivant

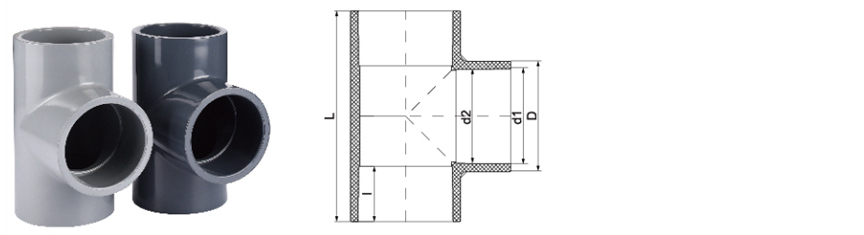

paramètre application Normes techniques

Taille / nom.			Thumbovn20	Inchn25	Inchn32	Thumbovn40	D....N50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
			(1/2 ")	(3/4 ")	(1 ")	(1-1 / 4 ")	(1-1 / 2 ")	(2 ")	(2-1 / 2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
Doyen	D1		20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	D2		20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	Upvc	D	26.5	32	39.6	49	60	74.6	88	104	127	161	185	259.4	312	345
		L	56	67	80	97	117	144	168	198	238	300	340	482	590	650
		je	16	19	22	26	31	38	44	51	61	76	86	119	146	164
	Cpvc	D	26.5	32	41	50.2	62.8	79	91	108.6	132.4	164.4	188.6	259.4	312	345
		L	58	68	84	101	122	150	174	205	246	312	356	482	590	650
		je	16.5	19	22.5	26.5	31.5	38	44	51.5	61.5	76.5	86.5	119	146	164
Ansi	D1		21.51	26.87	33.62	42.4	48.54	60.65	79.39	89.31	114.81	141.81	168.81	219.8	273.81	324.61
	D2		21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D		29.5	35	43.5	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		70	82	96	112	126	144	172	204	245	310	340	440	556	656
	je		22.2	25.5	28.6	32.8	36	39	46	52	60	70	79.5	104	128	153
Jice	D1		22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	D2		21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D		29.5	35	43.5	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		70	82	96	112	126	144	172	204	245	310	340	440	556	656
	Je suis $ Dollar		22.2	25.5	28.6	32.8	36	39	46	52	60	70	79.5	104	128	153

Высокопроизводительный тройник SCH80/DIN из НПВХ/ХПВХ для промышленного применения

Наш тройник SCH80/DIN из НПВХ/ХПВХ разработан для применения в сложных условиях на предприятиях пищевой промышленности, в автомобильной промышленности и в чистых помещениях для электронного оборудования . Этот фитинг премиум-класса обеспечивает исключительную химическую стойкость и долговечность, полностью соответствуя строгим отраслевым стандартам.

Этот тройник промышленного класса сочетает в себе превосходные свойства материалов НПВХ (непластифицированный поливинилхлорид) и ХПВХ (хлорированный поливинилхлорид) с номинальным давлением SCH80/DIN. Разработан для прецизионных систем подачи жидкостей, где критически важны контроль загрязнений и химическая стойкость.

Основные характеристики и преимущества

Соответствует требованиям к пищевым продуктам — Безопасен для использования в производстве напитков и пищевых продуктов
Отличная химическая стойкость — Выдерживает воздействие кислот, щелочей и промышленных растворителей
Высокотемпературные характеристики — Версия из ХПВХ сохраняет целостность при температуре до 93°C (200°F)
Устойчив к коррозии — Идеально подходит для агрессивных химических сред
Гладкая внутренняя поверхность — Минимизирует перепад давления и предотвращает накопление частиц
Негорючесть — Соответствует стандарту UL94 V-0 для предприятий электронного производства

Технические характеристики Характеристики

Параметр	Версия из ПВХ	Версия из ХПВХ
Номинальное давление	SCH80 (230 фунтов на кв. дюйм при 73°F)	SCH80 (230 фунтов на кв. дюйм при 73°F)
Диапазон температур	От -18°C до 60°C (от 0°F до 140°F)	От -18°C до 93°C (от 0°F до 200°F)
Стандарты	DIN 8061, DIN 8063, ASTM D1784, FDA CFR 21
Цвет	Натуральный (полупрозрачный белый)	Светло-желтый
Тип соединения	Сварка враструб (клеевое соединение)

Промышленное применение

Этот универсальный тройник выполняет критически важные функции в различных отраслях промышленности:

Производство продуктов питания и напитков

Линии транспортировки молочных продуктов
Производство соков и безалкогольных напитков
Трубопроводные системы пивоваренных и ликероводочных заводов
Санитарно-технические процессы Соединения

Автомобилестроение

Сантехника окрасочных камер
Гальванические линии и линии обработки поверхностей
Системы перекачки охлаждающих жидкостей и жидкостей
Соединения для очистных сооружений

Электроника и полупроводники

Распределение сверхчистой воды
Системы подачи химикатов в чистых помещениях
Сети для отвода кислых отходов
Линии возврата деионизированной воды

Почему выбирают наши промышленные тройники?

В отличие от стандартных фитингов из ПВХ, наш тройник SCH80/DIN UPVC/CPVC отличается:

Точечное литье для идеального совмещения в критически важных Системы
Стабильная толщина стенки , превосходящая отраслевые стандарты
Состав материала, сертифицированный независимой организацией
Взаимозаменяемость с основными международными трубопроводными системами
Увеличенная на 30% глубина раструба для повышения прочности сварных соединений

Совместимые системы

Наши тройники разработаны для безупречной работы со следующими системами:

Трубопроводными системами UPVC/CPVC SCH80
Трубопроводными сетями стандарта DIN
Промышленными технологическими водопроводными системами
Системами, требующими химической стойкости
Установками для транспортировки высокочистых жидкостей

Для получения информации о специальных размерах или индивидуальных конфигурациях, пожалуйста, свяжитесь с нашей технической службой. Требования к промышленным системам ПВХ-труб .

Entreprise

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Oui Chine TEE UPVC / CPVC Pour l'industrie alimentaire / automobile / électronique fournisseur et sur mesure TEE UPVC / CPVC Pour l'industrie alimentaire / automobile / électronique usine. Fondée en 2007, notre entreprise se concentre sur la recherche et le développement, la fabrication, la vente et le service après-vente de tubes industriels en CPVC et UPVC. L entreprise a obtenu de nombreuses certifications, notamment la licence de production d équipements spéciaux, la licence d hygiène des produits liés à l eau de la province du Zhejiang, la certification du système de gestion de la qualité IS09001, la certification du système de gestion environnementale IS014001 et la certification du système de gestion de la santé et de la sécurité au travail IS045001. L entreprise possède plus de 50 droits de propriété intellectuelle indépendants et des droits d importation et d exportation en propre. Afin de proposer des produits diversifiés et de meilleurs services, l entreprise a introduit des technologies de pointe, des équipements d outillage, des matières premières et des systèmes de gestion uniques en provenance d Allemagne et des États-Unis. Au fil des ans, nos produits ont été largement utilisés dans le transport par pipeline de liquides acides et alcalins, d eau ultrapure, d eau potable, d eau pure de qualité électronique et d eaux usées industrielles dans les secteurs de la chimie, de la métallurgie, du photovoltaïque, de l énergie nucléaire, des batteries au lithium, des semi-conducteurs électroniques, de l agroalimentaire, de la médecine, de l automobile, du traitement des eaux industrielles, etc. À l heure actuelle, le groupe ZHEYI a établi plus de 30 sociétés de vente à travers le pays, et toutes sortes de produits sont exportés vers l Europe, l Amérique, l Asie du Sud-Est et d autres pays et régions, et sont profondément appréciés par les clients nationaux et étrangers.

Certificat d honneur

Nouvelles

Vannes UPVC / CPVC résistantes chimiques et au lithium (DI...
Jun 26,2025
Dans le monde exigeant de la manipulation du liquide industriel, la sélection de valves appropriées est primordiale pour la sécurité, l'efficacité et la longévité. Lorsqu'ils traitent des produits chimiques ...
apprendre encore plus
Le guide ultime des tuyaux UPVC pour les industries chimiq...
Jun 19,2025
Tuyaux UPVC (chlorure de polyvinyle non plastialisés) sont largement utilisés dans le traitement chimique, l'extraction au lithium et les applications industrielles à haute pression en raison de leur résist...
apprendre encore plus
Pipes UPVC UPVC hautes performances pour des environnement...
Jun 12,2025
Tuyaux UPVC sont largement utilisés dans les industries nécessitant une résistance chimique et une durabilité exceptionnelles. Cet article explore les caractéristiques clés des tuyaux UPVC de résistance chimique...
apprendre encore plus

Laisser un message

Contrôle de qualité strict

Le groupe ZHEYI adhère au principe de « la qualité d abord », adopte des équipements de pointe au niveau international et des matières premières de haute qualité, contrôle strictement chaque maillon de la production et s engage à fournir des produits de pipeline avec d excellentes performances et une apparence exquise.

L entreprise utilise des équipements de production de pointe et des matériaux de haute qualité, notamment ceux des fabricants japonais Sekisui et américain Lubrizol. ZHEYI allie parfaitement technologie de production de pointe et gestion professionnelle. Chaque produit est soumis à un contrôle qualité rigoureux, de la production à la livraison, en passant par l inspection, garantissant ainsi une parfaite harmonie entre esthétique et fonctionnalité.
Tests de performance de précision

Chez ZHEYI, chaque produit est fabriqué avec le plus grand soin, non seulement en privilégiant une esthétique raffinée, mais aussi en garantissant une qualité intrinsèque irréprochable. Des tests de performance rigoureux garantissent la stabilité et la durabilité du produit, même dans des conditions difficiles.:

● Essai de densité : mesure la densité du matériau pour garantir l uniformité et la stabilité des structures.
● Essai de température de ramollissement Vicat : évalue le degré de ramollissement des matériaux dans des conditions de température élevée pour garantir la capacité du produit à résister à la déformation dans divers environnements.
● Test au four : simule la résistance à la chaleur à long terme et vérifie la capacité du produit à résister à des températures élevées pendant une longue période.
● Essai hydrostatique : Évaluer la résistance des tuyaux dans des conditions de haute pression pour garantir la sécurité et la fiabilité du produit.
● Test d impact au marteau-pilon : testez la résistance aux chocs du produit pendant le transport, l installation et l utilisation quotidienne.

TEE UPVC / CPVC Connaissance de l industrie

UPVC/CPVC TEE Руководство по выбору: рейтинг давления, стандарты размера и отраслевые приложения

UPVC (непластифицированный поливинилхлорид) и CPVC (хлорированный поливинилхлорид) являются ключевыми разъемами в трубопроводной системе в таких отраслях, как химическая обработка, энергетика и высококачественное производство. Правильный отбор требует всестороннего рассмотрения рейтинга давления, стандартов размера, коррозионной стойкости и отраслевых требований. Ниже приведен анализ ключевых факторов отбора и типичных отраслевых приложений:

1. Рейтинг давления и толерантность к температуре
UPVC: применимо к 0-60 ° C, сопротивление давлению обычно составляет 150-200 фунтов на квадратный дюйм (в зависимости от толщины стенки), подходит для нормальной температуры и среды низкого давления.
CPVC: температурная устойчивость может достигать 90-100 ° C, сопротивление давлению составляет 100-400 фунтов на кв.

2. Стандарт размера
Номинальный диаметр (DN): общие размеры являются DN15-DN300, которые должны соответствовать стандартам трубопроводов (например, ISO, ANSI).

Толщина стены (график):
График 40: Общее назначение, подходящее для большинства сценариев низкого давления (таких как питьевая вода, промышленная водопроводная обработка).
График 80: сопротивление высокого давления, используемое в среде высокого спроса, таких как химическая промышленность и атомные электростанции.

3. Отражные точки применения и отбора отраслевых точек
(1) Безопасная питьевая вода
Применение: муниципальное водоснабжение, система сантехники домохозяйства.
Ключ выбора: должен соответствовать сертификации NSF/ANSI 61, чтобы гарантировать, что материал нетоксичен, обычно выбирается график 40 UPVC.

(2) Металлургия
Применение: линия маринованного охлаждения, система коррозийного среднего транспорта.
Ключ отбора: должен быть устойчив к сильной кислоте (такой как серная кислота, соляная кислота), предпочтительно график CPVC 80, чтобы обеспечить долгосрочную устойчивость к химической коррозии.

(3) фотоэлектрический
Применение: Система циркуляции охлаждения солнечной панели, транспортировка чистой воды.
Ключ отбора: UPVC должен добавить стабилизатор антиультравиолета (УФ), чтобы предотвратить старение, вызванное долгосрочным воздействием солнечного света.

(4) Промышленность по атомной энергетике
Применение: трубопроводы по обработке ядерных отходов, системы вспомогательного охлаждения.
Ключ на выборе: материал должен иметь высокую толерантность к излучениям, CPVC должен соответствовать стандартам ASTM D1784 и проходить строгие испытания на сопротивление давлению.

(5) Электронный полупроводник
Применение: Ультрапирная вода (UPW), система химического распределения высокой чистоты.
Ключ выбора: необходимо использовать ультра-высокую чистоту UPVC/CPVC, а внутренняя стена должна быть электролитически отполирована, чтобы избежать осаждения частиц и загрязнения среды.

(6) Медицинская промышленность
Применение: фармацевтическая система чистой воды, стерильная жидкость.
Ключ выбора: должен соответствовать сертификации FDA, CPVC может противостоять высокотемпературной стерилизации (121 ° C), чтобы обеспечить отсутствие роста бактерий.

(7) Очистка промышленной воды
Применение: обратный осмос (RO), смягченная водная система, циркулирующая охлаждающая вода.
Ключ отбора: UPVC является устойчивым к хлору и устойчивым к окислению и подходит для Приложения 40 или 80, в зависимости от давления системы.

(8) Промышленные сточные воды
Применение: сброс сточных вод, содержащий коррозийные химические вещества, систему нейтрализации кислотной базы.
Ключ отбора: CPVC является устойчивым к кислотно-основным, органическим растворителем, и его нелегко ухудшаться после долгосрочного использования.

(9) питьевая вода
Применение: Распределение холодной и горячей воды в зданиях, система прямой питьевой воды.
Ключ отбора: он должен соответствовать региональным стандартам сертификации (например, WRAS UK, KTW Germany), чтобы обеспечить долгосрочное безопасное использование.

4. Соображения отбора
Химическая совместимость: различные среды (такие как кислоты, щелочи, растворители) оказывают различное влияние на UPVC/CPVC, и на стандарт ASTM F439 должен быть указан.
Метод соединения:
Растворитель цемент: подходит для постоянного соединения, хорошее герметизация.
Фланец: Легко разбирать и поддерживать, подходит для промышленных систем.
Резьба: используется для небольших труб, но внимание должно быть уделено запечатыванию.
Требования к сертификации: индустрия ядерной энергетики требует ASME NQA-1, полупроводниковая промышленность требует полу F57, а фармацевтическая промышленность требует сертификации FDA.
