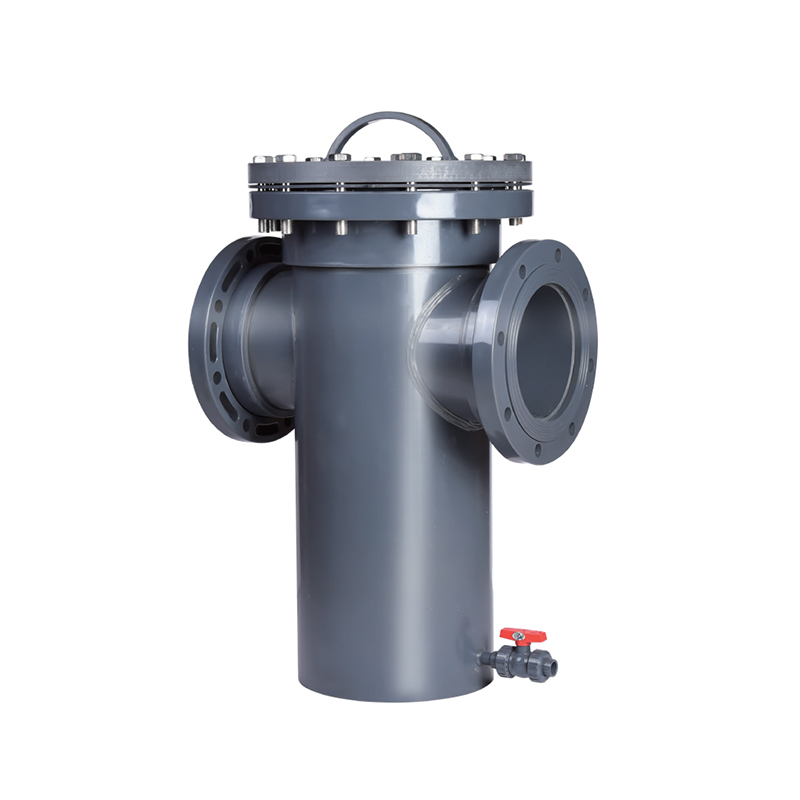

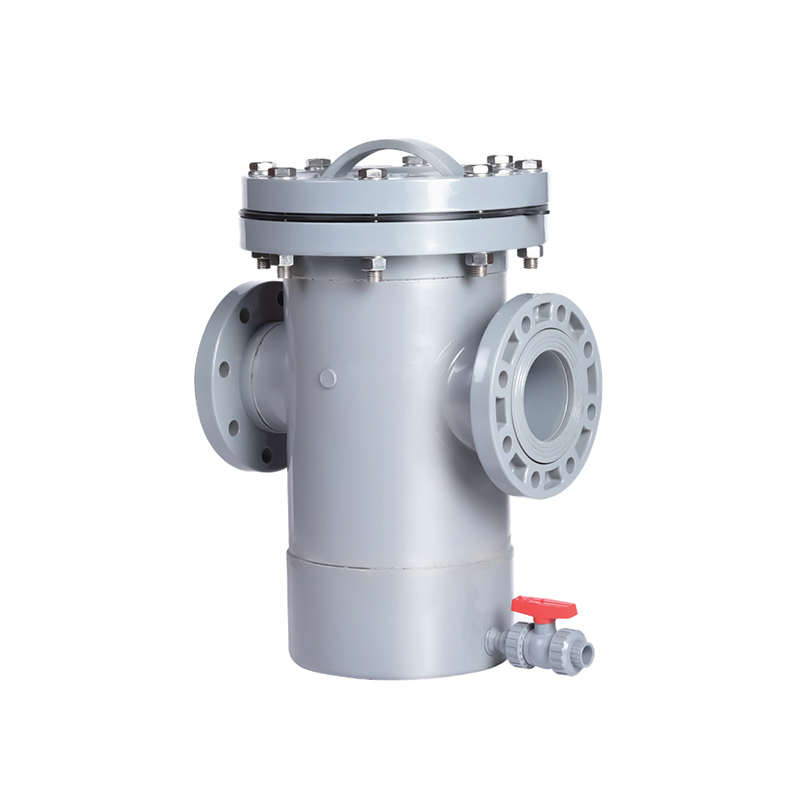

Filtre à panier SCH8O/DIN UPVC/CPVC

Le filtre à panier UPVC/CPVC est un dispositif de filtration à haute efficacité largement utilisé dans le traitement de l'eau, le traitement chimique, l'alimentation et d'autres domaines industriels. Sa conception unique élimine efficacement les impuretés et les particules solides des liquides, assurant ainsi le fonctionnement normal du système.

Le filtre est doté de tamis filtrants multicouches, permettant aux utilisateurs de sélectionner différentes précisions de filtration en fonction des besoins réels, améliorant ainsi l'efficacité de la filtration et prolongeant la durée de vie de l'équipement. L'entretien et le nettoyage sont simples, car les utilisateurs n'ont qu'à retirer périodiquement le panier-filtre pour le nettoyer, réduisant ainsi les coûts d'entretien et la charge de travail.

Contactez-nous

Précédent：Valve de billes pneumatique UPVC / CPVC
Suivant：Mélangeur statique de type SCH8O/DIN UPVC/CPVC SK

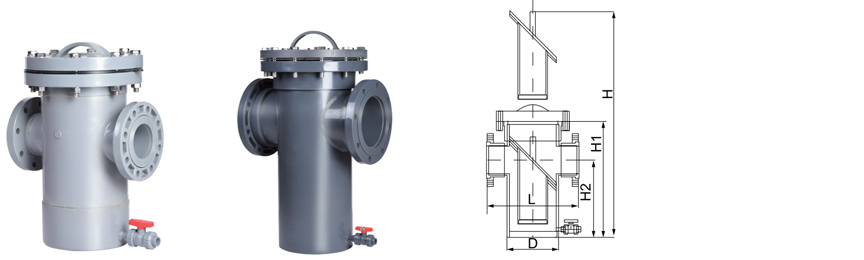

paramètre application Normes techniques

DN	DN	L	H	H1	D	Vidanger
20	15	180	475	260	75	DN20
25	20	80	475	260	75	DN20
32	25	180	475	260	90	DN20
40	32	200	490	270	90	DN25
50	40	260	555	300	110	DN25
63	50	260	555	300	110	DN25
75	65	330	665	360	140	DN32
90	80	340	735	400	160	DN32
110	100	400	835	470	225	DN32
140	125	480	985	550	280	DN40
160	150	500	1145	630	280	DN40
225	200	560	435	780	315	DN50
280	250	660	1725	930	400	DN50
315	300	750	2245	1200	450	DN63

SCH80 / DIN · CRÉPINE EN LIGNE

Filtre à panier UPVC / CPVC

Panier amovible · Perforé ou grillagé · Couvercle à ouverture rapide

Le filtre à panier SCH80/DIN UPVC/CPVC est un filtre en ligne conçu pour éliminer les matières en suspension des flux de fluides corrosifs et de haute pureté. Fabriqué selon les normes ASTM SCH80 et DIN, ce filtre utilise un panier amovible perforé ou maillé qui capture les particules tout en permettant un flux continu. Le panier est accessible via un couvercle à ouverture rapide, permettant un nettoyage ou un remplacement rapide sans démonter la canalisation. Le corps du filtre est disponible en UPVC pour les services chimiques généraux et en CPVC pour des températures élevées jusqu'à 93°C. Le panier peut être spécifié dans des matériaux thermoplastiques ou métalliques assortis en fonction de l'application. Ce filtre est largement utilisé pour protéger les pompes, les vannes et les instruments en aval contre les dommages abrasifs et l'encrassement.

DN25–DN200 Gamme de tailles

PN10–PN16 Pression nominale

–20°C à 93°C Gamme CPVC

Type de panier Perforé / grillagé

Panier amovible

Extrayez et nettoyez sans retirer le corps du filtre du pipeline, réduisant ainsi les temps d'arrêt pour maintenance.

Résistance chimique

Les corps UPVC et CPVC résistent aux acides, aux bases et aux sels. Le CPVC étend le service jusqu'à 93°C.

Faible chute de pression

La grande zone ouverte du panier minimise la restriction du débit, réduisant ainsi l'énergie de pompage tout en maintenant la capture des particules.

Filtration polyvalente

Paniers perforés pour un filtrage grossier ou paniers grillagés pour une filtration fine. Tailles personnalisées disponibles.

Construction

Corps UPVC · CPVC

Panier UPVC · CPVC · SS304 · SS316

Joint de couvercle EPDM · FKM · PTFE

Connexions Douille · À bride · Fileté

Filtration

Perforé Trous de 0,5 à 10 mm

Maille 20 à 200 mailles

Personnalisé Fendu · Fil en coin

Panier volume 0,5 à 15 L (en fonction de la taille)

Normes

ASTM D2467 (SCH80)

DIN 8061/8062

Pression PN10–PN16

Température UPVC 60°C · CPVC 93°C

Scénarios d'application

01 Chimique Protéger les pompes du tartre et des débris dans les conduites de transfert d'acide

02 Semi-conducteur Polissage UPW et élimination des particules sur bancs humides

03 Énergie Filtration du liquide de refroidissement et filtrage des électrolytes dans la production de batteries

04 Eau Dépistage des eaux usées et prétraitement RO

05 Pharmaceutique Protection des boucles d'eau DI et CIP

06 Automobile Filtration pour le lavage de la peinture, du liquide de refroidissement et des pièces

Directives d'installation

Installer avec la chambre du panier orientée vers le bas ou horizontalement. La flèche de flux doit s'aligner.
Prévoyez un espace suffisant pour le retrait du panier. Le dégagement minimum est égal à la longueur du panier.
Utilisez un apprêt et du ciment spécifiques à l'UPVC ou au CPVC pour les connexions soudées au solvant.
Boulons à bride : utiliser des joints complets. Serrez uniformément à 15-20 Nm en croix.
Inspectez le panier pour déceler tout dommage avant l'installation. Assurer une place assise appropriée dans le logement.

Limites critiques

Température: UPVC 60°C max · CPVC 93°C max. Basket may have lower limit.
Ne dépassez pas la pression nominale. La pression différentielle augmente à mesure que le panier se charge.
Surveiller la chute de pression. Nettoyer le panier lorsque dP dépasse 0,5 bar.
Vérifier la compatibilité des matériaux du panier avec la chimie du procédé.
Utilisez une résine stabilisée aux UV ou un revêtement protecteur pour les installations extérieures.

Foire aux questions

À quelle fréquence dois-je nettoyer le panier ?

La fréquence de nettoyage dépend de la charge en solides et du débit. Surveillez la différence de pression à travers le filtre. Lorsque la pression différentielle atteint 0,3 à 0,5 bar au-dessus de la valeur de nettoyage, le panier doit être retiré et nettoyé. Dans les applications à haute teneur en solides, une inspection quotidienne peut être nécessaire.

Quelle est la différence entre les paniers perforés et grillagés ?

Les paniers perforés ont des trous percés et sont utilisés pour un filtrage grossier (2 à 10 mm). Les paniers en maille utilisent du tissu métallique tissé et offrent une filtration plus fine (20 à 200 mailles). Les paniers grillagés offrent une efficacité de filtration plus élevée mais ont une perte de charge plus élevée. La sélection dépend de la taille des particules et de la perte de pression admissible.

Le panier peut-il être remplacé ultérieurement par un autre type ?

Oui, le panier est interchangeable. Vous pouvez basculer entre les paniers perforés et les paniers grillagés à mesure que les exigences du processus changent. Assurez-vous que le panier de remplacement a les mêmes dimensions globales et la même surface d'étanchéité pour maintenir un ajustement approprié et des performances de filtration.

Que se passe-t-il si le panier est complètement bouché ?

Un panier complètement bouché entraînera une chute de pression rapide. Le corps de filtre comprend un mécanisme de dérivation ou de décompression dans certaines configurations. Cependant, un fonctionnement continu sous un dP élevé peut endommager le panier ou provoquer un manque de débit. Une surveillance et un nettoyage réguliers sont recommandés pour éviter cette condition.

Ces filtres à panier sont destinés aux industries chimiques, métallurgiques, photovoltaïques, nucléaires, du lithium, des semi-conducteurs, alimentaires, pharmaceutiques, automobiles et de traitement de l'eau – pour la manipulation des acides, des alcalis, de l'eau ultrapure, de l'eau potable, de l'eau de qualité électronique et des eaux usées industrielles.

Entreprise

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Oui Chine Filtre à panier SCH8O/DIN UPVC/CPVC Pour l'industrie alimentaire / automobile / électronique fournisseur et sur mesure Filtre à panier SCH8O/DIN UPVC/CPVC Pour l'industrie alimentaire / automobile / électronique usine. Fondée en 2007, notre entreprise se concentre sur la recherche et le développement, la fabrication, la vente et le service après-vente de tubes industriels en CPVC et UPVC. L entreprise a obtenu de nombreuses certifications, notamment la licence de production d équipements spéciaux, la licence d hygiène des produits liés à l eau de la province du Zhejiang, la certification du système de gestion de la qualité IS09001, la certification du système de gestion environnementale IS014001 et la certification du système de gestion de la santé et de la sécurité au travail IS045001. L entreprise possède plus de 50 droits de propriété intellectuelle indépendants et des droits d importation et d exportation en propre. Afin de proposer des produits diversifiés et de meilleurs services, l entreprise a introduit des technologies de pointe, des équipements d outillage, des matières premières et des systèmes de gestion uniques en provenance d Allemagne et des États-Unis. Au fil des ans, nos produits ont été largement utilisés dans le transport par pipeline de liquides acides et alcalins, d eau ultrapure, d eau potable, d eau pure de qualité électronique et d eaux usées industrielles dans les secteurs de la chimie, de la métallurgie, du photovoltaïque, de l énergie nucléaire, des batteries au lithium, des semi-conducteurs électroniques, de l agroalimentaire, de la médecine, de l automobile, du traitement des eaux industrielles, etc. À l heure actuelle, le groupe ZHEYI a établi plus de 30 sociétés de vente à travers le pays, et toutes sortes de produits sont exportés vers l Europe, l Amérique, l Asie du Sud-Est et d autres pays et régions, et sont profondément appréciés par les clients nationaux et étrangers.

Certificat d honneur

Nouvelles

Où les tuyaux SCH 80 UPVC sont-ils utilisés dans les appli...
Jul 30,2026
Les transformateurs de produits chimiques, les opérateurs de traitement de l'eau et les installations industrielles précisent Tuyau SCH 80 PVC partout où un système de tuyauterie doit maintenir une ...
apprendre encore plus
Qu'est-ce qui fait du tuyau SCH 80 UPVC un choix fiable po...
Jul 23,2026
Le tuyau SCH 80 PVC est construit avec une paroi plus épaisse que le tuyau SCH 40 avec le même diamètre extérieur, ce qui augmente sa pression nominale et en fait la norme pour les lignes industrielles transportant...
apprendre encore plus
Pourquoi le tuyau SCH 80 UPVC est largement utilisé dans l...
Jul 16,2026
L'épaisseur de paroi est la seule spécification qui sépare un tuyau conçu pour une pression industrielle exigeante d'un tuyau destiné à un usage résidentiel léger. Tuyau SCH 80 UPVC se situe fe...
apprendre encore plus

Laisser un message

Contrôle de qualité strict

Le groupe ZHEYI adhère au principe de « la qualité d abord », adopte des équipements de pointe au niveau international et des matières premières de haute qualité, contrôle strictement chaque maillon de la production et s engage à fournir des produits de pipeline avec d excellentes performances et une apparence exquise.

L entreprise utilise des équipements de production de pointe et des matériaux de haute qualité, notamment ceux des fabricants japonais Sekisui et américain Lubrizol. ZHEYI allie parfaitement technologie de production de pointe et gestion professionnelle. Chaque produit est soumis à un contrôle qualité rigoureux, de la production à la livraison, en passant par l inspection, garantissant ainsi une parfaite harmonie entre esthétique et fonctionnalité.
Tests de performance de précision

Chez ZHEYI, chaque produit est fabriqué avec le plus grand soin, non seulement en privilégiant une esthétique raffinée, mais aussi en garantissant une qualité intrinsèque irréprochable. Des tests de performance rigoureux garantissent la stabilité et la durabilité du produit, même dans des conditions difficiles.:

● Essai de densité : mesure la densité du matériau pour garantir l uniformité et la stabilité des structures.
● Essai de température de ramollissement Vicat : évalue le degré de ramollissement des matériaux dans des conditions de température élevée pour garantir la capacité du produit à résister à la déformation dans divers environnements.
● Test au four : simule la résistance à la chaleur à long terme et vérifie la capacité du produit à résister à des températures élevées pendant une longue période.
● Essai hydrostatique : Évaluer la résistance des tuyaux dans des conditions de haute pression pour garantir la sécurité et la fiabilité du produit.
● Test d impact au marteau-pilon : testez la résistance aux chocs du produit pendant le transport, l installation et l utilisation quotidienne.

Filtre à panier SCH8O/DIN UPVC/CPVC Connaissance de l industrie

Le rôle clé de Filtre à panier UPVC/CPVC en galvanoplastie et traitement chimique des eaux usées

Les filtres à panier UPVC (polychlorure de vinyle non plastifié) et CPVC (polychlorure de vinyle chloré) jouent un rôle important dans la galvanoplastie, le traitement chimique des eaux usées et dans plusieurs domaines industriels clés en raison de leur excellente résistance à la corrosion, de leur haute résistance mécanique et de leur rentabilité. Voici ses principaux scénarios d’application et son analyse de valeur :

1. Industrie de la galvanoplastie : filtration efficace des eaux usées de métaux lourds
Les eaux usées de galvanoplastie contiennent de fortes concentrations de métaux lourds (tels que le chrome, le nickel, le cuivre, etc.). Le filtre à panier UPVC/CPVC peut résister aux acides forts (tels que l'acide sulfurique, l'acide chlorhydrique) et aux environnements fortement alcalins, intercepter efficacement les particules en suspension et les impuretés de la solution de placage, assurer le fonctionnement stable du système de traitement des eaux usées et protéger la séparation ultérieure par membrane ou l'équipement d'échange d'ions.

2. Traitement chimique des eaux usées : résistance à la corrosion et longue durée de vie
Les eaux usées chimiques contiennent des composants complexes (tels que des solvants organiques et des oxydants puissants). Les matériaux CPVC fonctionnent bien à des températures élevées (jusqu'à 90°C) et dans des milieux corrosifs. Ils conviennent au prétraitement dans les industries des pesticides, des teintures, de la pétrochimie et autres afin de réduire le risque de blocage des tuyaux et des pompes.

3. Applications clés intersectorielles
Photovoltaïque : filtrez la poudre de silicium et les résidus chimiques dans le liquide de gravure pour garantir la pureté de la production de cellules solaires.
Semi-conducteur électronique : éliminez les particules dans la préparation d'eau ultrapure pour éviter la contamination des plaquettes.
Énergie nucléaire : Utilisé pour le contrôle des particules dans les systèmes d’eau de refroidissement, l’UPVC modifié résistant aux radiations répond à des normes de sécurité spéciales.
Métallurgie : Filtrer les oxydes métalliques dans les eaux usées de décapage pour récupérer les composants précieux.
Médecine : Assurez-vous que les micro-organismes et les particules répondent aux normes dans les systèmes d'eau purifiée pharmaceutique.
Traitement de l’eau industrielle : Protégez les chaudières et les tours de refroidissement du tartre et de la corrosion.
Eau potable : les filtres UPVC éliminent le limon et la rouille lors du prétraitement de l'eau municipale et répondent aux normes d'hygiène.

4. Résumé des principaux avantages
Résistance à la corrosion : s'adapte aux environnements extrêmes avec un pH de 0 à 14, et a une durée de vie bien supérieure à celle des filtres métalliques.
Léger et facile à entretenir : la matière plastique est facile à installer et le panier filtrant peut être rapidement démonté et nettoyé.
Rentabilité : dans les scénarios d'eaux usées acides, il présente un plus grand avantage en termes de prix que les filtres en acier inoxydable.
