Valve de billes pneumatique UPVC / CPVC

Les matériaux UPVC / CPVC présentent une résistance à la corrosion, ce qui les rend adaptés au transport de divers milieux corrosifs tels que des solutions acides et alcalines et des liquides chimiques. La vanne à billes pneumatique UPVC / CPVC comprend une structure compacte, une petite empreinte et une installation et une maintenance pratiques.

L'ouverture et la fermeture de la valve sont contrôlées par un appareil pneumatique, offrant un fonctionnement facile et rapide, adapté à l'automatisation industrielle et à la télécommande. Les matériaux d'étanchéité de haute qualité assurent de bonnes performances d'étanchéité lorsque la valve est fermée, empêchant les fuites des médias.

Contactez-nous

PREV：Vannes à entraînement électrique UPVC / CPVC
NEXT：Filtre de panier UPVC / CPVC

Paramètre Application Normes techniques

(1) Matériel: UPVC, CPVC
(2) Dimensions: 1/2 "- 4 ", DN15-DN100, DN20-DN110
(3) Normes: Ansi, VACARME
(4) Connexion: prise
(5) Pression de travail: 150psi, 1,0 MPa
(6) Température de fonctionnement: UPVC (-10 ° C-60 ° C), CPVC (-10 ° C-90 ° C)
(7) Pression d'air minimale: 45 psi, 0,4 MPa
(8) Couleur du corps: UPVC (gris foncé), CPVC (gris clair)

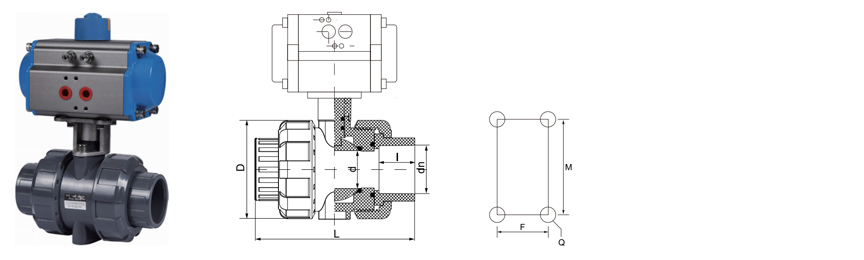

Taille / nom.		dn20	DN25	DN32	DN40	DN50	DN63	DN75	DN90	DN110
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)
		(1/2 ")	(3/4 ")	(1 ")	(1-1 / 4 ")	(1-1 / 2 ")	(2 ")	(2-1 / 2 ")	(3 ")	(4 ")
DjeN ANSI Jis	I	22	22	25	28	31	38	44	51	61
	D	56	63	75	88	99	117	141	164	202
	L	103	117	133	149	165	190	235	270	320
	M	31	33	40	52	52	70	84	84	121
	F	-	-	-	-	-	-	45	45	49
	Q	2 × m6	2 × m6	2 × m6	2 × M8	2 × M8	2 × M8	4 × M10	4 × M10	4 × M10
	Couple (n · m)	2	3	4	6	8	12	18	26	35

Mode de travail de l'actionneur Double-action / à action unique (NC normalement fermé, pas normalement ouvert)

Spécification	20	25	32	40	50	63	75	90	110
Spécification	1/2 "	3/4 "	1 "	11/4 "	11/2 "	2 "	2 1/2 "	3 "	4"
Contrôle de la contrainte	4 ~ 8
Interface de source d'air standard de Namur	G 1/4 "
Modèles d'actionneur à double action	TBN032D	TBN032D	TBN032D	TBN052D	TBN052D	Tbn63d	TBN75D	Tbn83d	Tbn92d
Modèles d'actionneur d'acteur unique	TBN052SK	TBN052SK	TBN052SK	TBN063SK	TBN063SK	TBN75SK	TBN83SK	TBN92SK	Tbn105sk

Entreprise

Zheyi Pipeline (Wuhan) Co., Ltd.

Le groupe Zheyi est China Valve de billes pneumatique UPVC / CPVC Pour l'industrie alimentaire / automobile / électronique Suppliers and Custom Valve de billes pneumatique UPVC / CPVC Pour l'industrie alimentaire / automobile / électronique Factory. Nous avons été fondés en 2007, spécialisés dans la R&D, la fabrication, la vente et le service des pipelines industriels de CPVC et UPVC. Il a obtenu une licence de production d'équipement spécial, le document d'approbation de licence sanitaire liée à l'eau de la province de Zhejiang, certificat de système de gestion de la qualité IS09001, certificat de système de gestion environnemental IS014001, IS045001 Système de gestion de la santé et de la sécurité au travail et autres certificats. Il détient également plus de 50 droits indépendants de propriété intellectuelle et les pouvoirs d'autogestion et les puissances d'exportation. Pour fournir des produits diversifiés et un meilleur service, la société a introduit des technologies de pointe, un équipement d'outillage et des matières premières et des systèmes de gestion uniques d'Allemagne et d'Amérique. Au fil des ans, nos produits sont largement utilisés dans l'industrie chimique, la métallurgie, le photovoltaïque, l'énergie nucléaire, le lithium, les semi-conducteurs électroniques, les aliments, les médicaments, l'automobile, le traitement de l'eau industrielle et d'autres industries dans les liquides acides et alcalins, l'eau ultra-pure, l'eau potable, l'eau électronique, l'eau de niveau électronique, le transport des eaux usées industrielles. Actuellement, le groupe Zheyi a créé plus de 30 sociétés de vente à l'échelle nationale. Les catégories de produits sont exportées vers l'Europe, l'Amérique, l'Asie du Sud-Est et d'autres pays et régions. Nos produits sont accueillis par les clients des marchés nationaux et internationaux.

Certificat d'honneur

Nouvelles

Valve chimique / lithium UPVC / CPVC: Solutions essentiell...
Jun 01,2025
La demande de Vannes UPVC et CPVC Dans les industries de la batterie chimique et du lithium continue de croître en raison de leur résistance à la corrosion, de leur durabilité et de leur rentabilité. Ces valves...
EN SAVOIR PLUS
Pipe CPVC: une solution polyvalente pour les besoins de tu...
May 22,2025
Tuyau chimique CPVC : Résistant à la corrosion et durable Tuyaux de chlorure de polyvinyle chloré (CPVC) sont largement utilisés dans les applications industrielles et résidentielles en raison de leur r...
EN SAVOIR PLUS
Pipe UPVC: le guide ultime des vannes et raccords UPVC / C...
May 15,2025
Les tuyaux de chlorure de polyvinyle non plastialisés (UPVC) sont largement utilisés dans les applications industrielles, résidentielles et commerciales en raison de leur durabilité, de leur résistance chimique et de ...
EN SAVOIR PLUS

Commentaires des messages

Contrôle de qualité strict

Guidé par le principe de la «qualité d'abord», le groupe Zheyi tire parti des équipements avancés au niveau international et des matières premières premium pour maintenir un contrôle strict sur chaque étape de la production. L'objectif est de fournir des produits de pipeline qui excellent dans les performances et l'esthétique.

La société utilise des équipements de production de pointe et des matériaux de haute qualité, notamment Sekisui du Japon et Lubrizol des États-Unis. Grâce à un mélange transparent de techniques de production sophistiquées et de gestion professionnelle, chaque produit "Zheyi" subit un contrôle de qualité rigoureux - de la production et de l'inspection à la livraison finale - une perfection d'inscription à la fois dans l'apparence et la fonctionnalité.
Test de performance de précision

Chez Zheyi, chaque produit est fabriqué non seulement en mettant l'accent sur l'esthétique raffinée mais aussi avec un engagement inébranlable envers une qualité interne supérieure. Des tests de performance rigoureux garantissent la stabilité des produits et la durabilité, même dans des conditions difficiles:

● Test de densité: mesure la densité des matériaux pour assurer l'uniformité structurelle et la stabilité.
● Test de température de ramollissement de Vicat: évalue le ramollissement du matériau dans des conditions à haute température pour assurer la résistance à la déformation dans divers environnements.
● Test du four: simule la résistance à la chaleur à long terme, vérifiant la capacité du produit à résister à une exposition prolongée à des températures élevées.
● Test hydrostatique: évalue la résistance au pipeline dans des conditions à haute pression pour garantir la sécurité et la fiabilité.
● Test d'impact sur le marteau: teste la résistance à l'impact pour assurer la durabilité du produit pendant le transport, l'installation et l'utilisation quotidienne.

Valve de billes pneumatique UPVC / CPVC Industry knowledge

Application dans l'industrie chimique: avantages de Vannes à billes pneumatiques UPVC / CPVC dans le contrôle du fluide corrosif

Dans les champs industriels chimiques et connexes, la livraison et le contrôle des fluides corrosifs (tels que les acides, les alcalis, les solutions salines, les solvants organiques, etc.) placent des exigences strictes sur les matériaux de soupape. UPVC (chlorure de polyvinyle non plastialisé) et CPVC (chlorure de polyvinyle chloré) sont devenus les solutions préférées pour de nombreuses industries clés en raison de leur excellente résistance à la corrosion, de la structure légère et des avantages de contrôle automatique. Voici ses scénarios d'application typiques et ses avantages de base:

1. Traitement de l'eau chimique et industrielle
Traitement des eaux usées industrielles / eau industrielle: les valves UPVC / CPVC peuvent résister aux eaux usées contenant du chlore, du fluorure et des acides forts (tels que l'acide sulfurique et l'acide chlorhydrique), éviter les problèmes de corrosion électrochimiques des valves métalliques et prolonger la durée de vie.
Industrie photovoltaïque: Dans la fabrication de panneaux solaires, il est utilisé pour contrôler la livraison précise de solutions de gravure (comme l'acide hydrofluorique) pour garantir que les fluides de haute pureté sont contaminés.
Semi-conducteurs électroniques: adaptés aux systèmes ultrapure d'eau (UPW) et à la distribution chimique (comme l'ammoniac, l'alcool isopropylique) pour éviter la contamination des ions métalliques des processus de plaquette.

2. Énergie et métallurgie
Les centrales nucléaires: dans l'eau de refroidissement et les systèmes de déchets radioactifs à faible concentration, le CPVC a une meilleure résistance au vieillissement du rayonnement que les valves plastiques ordinaires.
Industrie métallurgique: utilisé dans les lignes de décapage (telles que l'acide chlorhydrique et l'acide nitrique) et les pipelines liquides électrodagiques, résistants à la corrosion à haute température (le CPVC peut résister à des milieux supérieurs à 90 ° C).

3. Sciences de la vie et services publics
Industrie pharmaceutique: Dans les systèmes pharmaceutiques purifiés et eau pour l'injection (WFI), les vannes UPVC / CPVC sont conformes à la certification de la FDA et n'ont aucun risque de précipité.
Eau potable (eau potable en toute sécurité): Dans les systèmes d'approvisionnement en eau municipale, la paroi intérieure de la valve est lisse et sans échelle, éliminant la pollution secondaire telle que le plomb et la rouille, et est conforme aux normes NSF / ANSI 61.

Résumé des avantages de base
Le roi de la résistance à la corrosion: il peut résister à plus de 90% des acides forts, des alcalis puissants et des solvants organiques, et sa durée de vie dépasse de loin celle des valves métalliques.
Risque de pollution zéro: le matériau est inerte, aucune précipitation des ions métalliques et la pureté des fluides est garantie (comme les semi-conducteurs et les industries pharmaceutiques).
Léger et faible coût: facile à installer, le coût de maintenance est réduit de plus de 50% par rapport aux vannes en acier inoxydable.
