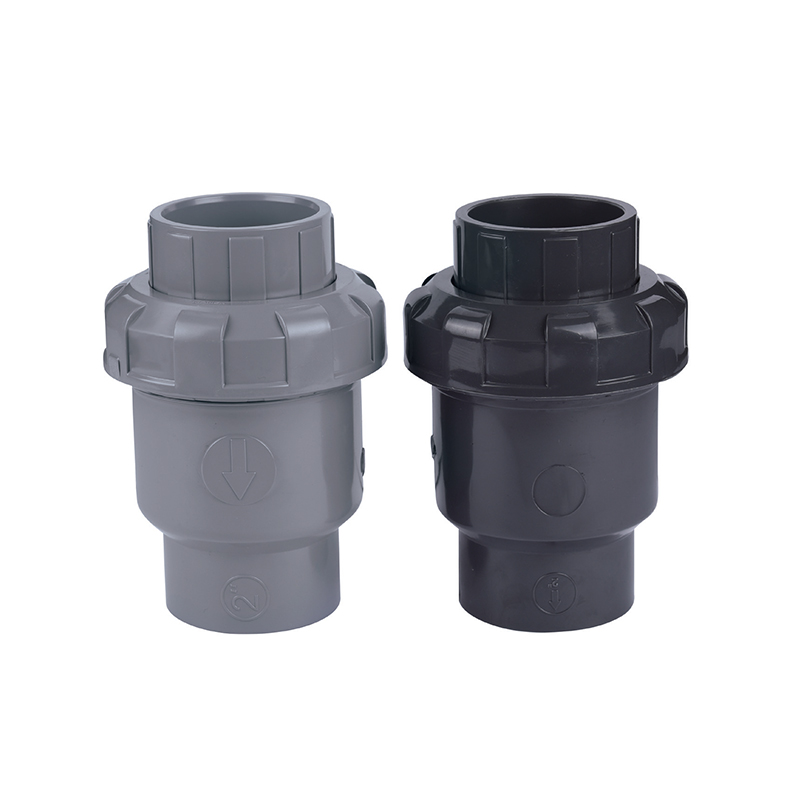

Clapet anti-retour à bille SCH8O/DIN UPVC/CPVC

Clapet anti-retour à bille SCH8O/DIN UPVC/CPVC

Le clapet anti-retour à bille UPVC/CPVC est un dispositif de contrôle des fluides fiable et à haut rendement conçu pour diverses applications industrielles et de construction. Sa conception en forme de boule permet à la vanne de s'ouvrir rapidement pendant l'écoulement du fluide et de se fermer automatiquement lors du flux inverse, empêchant efficacement le reflux et le mélange des fluides pour assurer la sécurité et l'efficacité du système.

La vanne est largement utilisée dans les industries du traitement de l'eau, de la transformation chimique, des produits pharmaceutiques et de la transformation alimentaire, en particulier dans les scénarios nécessitant une pureté de fluide élevée. Sa structure simple et son installation pratique en font une solution industrielle moderne pour les exigences élevées en matière de contrôle des fluides.

Contactez-nous
  • Clapet anti-retour à bille SCH8O/DIN UPVC/CPVC
Précédent：Vanne à fond sphérique SCH8O/DIN UPVC/CPVC
Suivant：Vanne papillon à engrenages SCH8O/DIN UPVC/CPVC

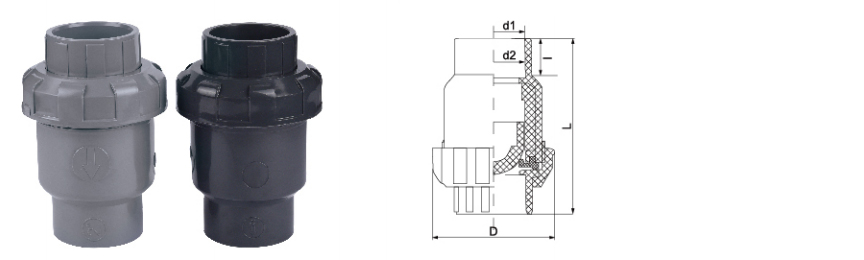

paramètre application Normes techniques

  • TAILLE/NOM.

    dn20

    dn25

    dn32

    dn40

    DN50

    dn63

    dn75

    dn90

    dn110

    (DN15)

    (DN20)(

    DN25)

    (DN32)

    (DN40)

    (DN50)

    (DN65)

    (DN80)

    (DN100)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    (2-1/2")

    (3")

    (4")

    DIN

    d1

    20.3

    25.3

    32.3

    40.3

    50.3

    63.3

    75.3

    90.3

    110.4

    d2

    20.1

    25.1

    32.1

    40.1

    50.1

    63.1

    75.1

    90.1

    110.1

    ANSI

    d1

    21.51

    26.87

    33.62

    42.6

    48.54

    60.65

    73.39

    89.31

    114.8

    d2

    21.25

    26.6

    33.3

    42.06

    48.18

    60.27

    72.9

    88.8

    114.2

    JIS

    d1

    22.4

    26.45

    32.56

    38.63

    48.73

    56.82

    58.63

    89.66

    114.27

    d2

    21.75

    25.7

    31.71

    37.67

    47.76

    55.77

    57.67

    88.63

    113.2

    D

    53

    63

    73

    85

    97

    118

    134

    158

    202

    L

    90

    106

    124

    139

    151

    169

    230

    262

    346

    I

    16

    19

    22

    26

    31

    38

    44

    51

    61

SCH80 / DIN · ANTI-RETOUR · À RESSORT
Clapet anti-retour à bille UPVC / CPVC
DN15–DN150 · PN10–PN16 · –20°C à 93°C
Le clapet anti-retour à bille SCH80/DIN UPVC/CPVC est un dispositif anti-retour à ressort conçu pour empêcher l'écoulement inverse dans les systèmes de fluides corrosifs et de haute pureté. Fabriquée selon les normes ASTM SCH80 et DIN, cette vanne utilise une bille à ressort qui repose contre un joint pour bloquer le reflux tout en permettant un écoulement libre vers l'avant. La conception à bille offre une faible chute de pression et une réponse de fermeture rapide. Le corps de la vanne est disponible en UPVC pour les services chimiques généraux et en CPVC pour les applications à température élevée jusqu'à 93°C. Le joint torique, disponible en EPDM, FKM ou PTFE, garantit une fermeture étanche en cas de flux inverse. Convient aux installations horizontales et verticales.
DN15 – DN150 Gamme de tailles
PN10 – PN16 Pression nominale
–20°C à 93°C Plage de fonctionnement en CPVC
Boule et ressort Mécanisme de vérification
⦿
Fermeture à bille à ressort
La bille à ressort offre une réponse de fermeture rapide pour empêcher le flux inverse, avec la force du ressort calibrée pour garantir une assise positive même à de faibles vitesses d'écoulement vers l'avant.
⦿
Résistance chimique et thermique
Les matériaux UPVC et CPVC résistent à une large gamme d'acides, de bases et de sels. Le CPVC étend le service jusqu'à 93°C. Les matériaux de la bille et du joint peuvent être sélectionnés en fonction de leur compatibilité chimique spécifique.
⦿
Faible chute de pression
La conception à bille sphérique minimise la restriction du débit pendant le flux vers l'avant, réduisant ainsi la consommation d'énergie du système et maintenant l'efficacité de la ligne sur toute la plage de fonctionnement.
⦿
Installation horizontale ou verticale
Convient aux installations horizontales et verticales (écoulement vers le haut), offrant une flexibilité de conception pour les systèmes de tuyauterie nouveaux ou modernisés sans nécessiter d'orientation particulière.
Spécifications techniques
Matériau du corps UPVC · CPVC
Matériau de la balle UPVC massif · PTFE · Acier inoxydable (en option)
Matériau du joint EPDM · FKM (Viton) · PTFE
Matériau du ressort Acier inoxydable 304 · 316 (revêtu)
Connexion Douille (solvant) · Fileté (NPT/BSPT)
Normes ASTM D2467 · DIN 8061/8062 · OIN 16137
Guide de sélection des joints et billes
Joint EPDM Eau, acides doux, alcalis · Jusqu'à 80°C
Joint FKM Hydrocarbures, huiles, oxydants forts · Jusqu'à 90°C
Joint PTFE Produits chimiques agressifs, solvants, haute pureté · Jusqu'à 93°C
Bille en PTFE Résistance chimique maximale, faible frottement
Boule SS Haute résistance mécanique, résistance à l'usure
Vérifiez la compatibilité des matériaux avec la chimie du processus et la température avant l'installation.
Secteurs et applications
◈ Chimie et métallurgie Transfert d'acide, dosage de soude caustique, protection contre le refoulement des pompes, lignes de décapage
◈ Electronique et Semi-conducteur Distribution d'eau ultra pure, livraison de produits chimiques, retour de boues CMP
◈ Énergie & Photovoltaïque Électrolyte de batterie, gravure de cellules solaires, conduites de retour d'eau de refroidissement
◈ Traitement de l'eau Rejet des eaux usées, perméat RO, dessalement, refoulement de pompe
◈ Pharmaceutique et alimentaire Boucles d'eau DI, retour CIP, conduites sanitaires, transfert d'ingrédients
◈ Automobile et général Lavage de pièces, circulation de peinture, eau de refroidissement, eaux usées industrielles
Directives d'installation
  • Orientation : Installer avec la flèche d'écoulement dans le sens de l'écoulement vers l'avant. Pour les lignes horizontales, le ressort assure une fermeture fiable. Pour les conduites verticales, installez-les uniquement avec un flux vers le haut.
  • Amont/aval : Prévoyez au moins 5 diamètres de tuyau droit en amont et 3 diamètres en aval pour des performances optimales.
  • Soudage au solvant : Utiliser un apprêt et un ciment spécifiques à l'UPVC ou au CPVC. Laisser le temps de durcissement complet avant la mise sous pression.
  • Connexions filetées : appliquez du ruban PTFE sur les filetages mâles. Serrez à la main plus 1 à 2 tours avec une clé à sangle.
  • Inspection : Inspectez périodiquement le joint et la bille pour déceler toute usure ou toute attaque chimique, en particulier en cas de service à cycle élevé ou abrasif.
Restrictions critiques
  • Ne pas dépasser 60°C pour les carrosseries UPVC. CPVC max 93°C en continu. Ne dépassez pas la température nominale du joint.
  • Non évalué pour le service à la vapeur. Évitez les cycles thermiques rapides et les coups de bélier soudains.
  • Non conçus pour les fluides gazeux — les clapets anti-retour sont destinés uniquement au service liquide.
  • Matériau du ressort : Vérifiez que l'alliage du ressort est compatible avec la chimie du processus pour éviter la corrosion et la fatigue.
  • Évitez les opérations avec une teneur élevée en solides ou des boues abrasives qui pourraient endommager la bille et la surface du joint.
  • Protégez le corps de la vanne de l’exposition directe aux UV. Utilisez un matériau stabilisé aux UV ou appliquez un revêtement protecteur.
  • Ne pas installer dans des systèmes à débit pulsé qui pourraient provoquer des cyclages rapides et une usure prématurée.
Dépannage sur le terrain
La vanne ne ferme pas complètement
Vérifiez s'il y a des débris coincés entre la bille et le joint. Inspectez le joint pour déceler toute usure ou toute dégradation chimique. Vérifiez que le ressort n’est pas cassé ou corrodé. Remplacez les composants endommagés.
Chute de pression excessive
La tension du ressort est peut-être trop élevée pour le débit du système. Vérifiez le dimensionnement de la vanne. Pour les applications à faible débit, envisagez une option de force de ressort inférieure. Vérifiez s'il y a des débris limitant le mouvement de la balle.
Bruit de claquement pendant le fonctionnement
La vitesse d'écoulement peut être trop faible, provoquant une instabilité de la balle. Augmentez le débit ou installez avec un ressort plus léger. Pour un débit pulsé, envisagez une conception de clapet anti-retour amorti.
Fuite en sens inverse
Inspectez le joint pour déceler tout dommage ou déformation. Vérifiez que le ballon est correctement placé. Pour les joints en PTFE, vérifiez l'écoulement à froid à des températures élevées. Remplacez le joint s’il est usé.
Ces clapets anti-retour à bille sont déployés dans les industries chimiques, métallurgiques, photovoltaïques, nucléaires, du lithium, des semi-conducteurs électroniques, alimentaires, pharmaceutiques, automobiles et de traitement de l'eau industrielle pour la manipulation de liquides acides-alcalins, d'eau ultrapure, d'eau potable, d'eau de qualité électronique et de canalisations d'eaux usées industrielles.
ASTM D2467 DIN 8061/8062 OIN 16137 Classé SCH80 À ressort Contrôle de balle
Produits recommandés
Entreprise
Zheyi Pipeline (Wuhan) Co., Ltd.
Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Oui Chine Clapet anti-retour à bille SCH8O/DIN UPVC/CPVC Pour l'industrie alimentaire / automobile / électronique fournisseur et sur mesure Clapet anti-retour à bille SCH8O/DIN UPVC/CPVC Pour l'industrie alimentaire / automobile / électronique usine. Fondée en 2007, notre entreprise se concentre sur la recherche et le développement, la fabrication, la vente et le service après-vente de tubes industriels en CPVC et UPVC. L entreprise a obtenu de nombreuses certifications, notamment la licence de production d équipements spéciaux, la licence d hygiène des produits liés à l eau de la province du Zhejiang, la certification du système de gestion de la qualité IS09001, la certification du système de gestion environnementale IS014001 et la certification du système de gestion de la santé et de la sécurité au travail IS045001. L entreprise possède plus de 50 droits de propriété intellectuelle indépendants et des droits d importation et d exportation en propre. Afin de proposer des produits diversifiés et de meilleurs services, l entreprise a introduit des technologies de pointe, des équipements d outillage, des matières premières et des systèmes de gestion uniques en provenance d Allemagne et des États-Unis. Au fil des ans, nos produits ont été largement utilisés dans le transport par pipeline de liquides acides et alcalins, d eau ultrapure, d eau potable, d eau pure de qualité électronique et d eaux usées industrielles dans les secteurs de la chimie, de la métallurgie, du photovoltaïque, de l énergie nucléaire, des batteries au lithium, des semi-conducteurs électroniques, de l agroalimentaire, de la médecine, de l automobile, du traitement des eaux industrielles, etc. À l heure actuelle, le groupe ZHEYI a établi plus de 30 sociétés de vente à travers le pays, et toutes sortes de produits sont exportés vers l Europe, l Amérique, l Asie du Sud-Est et d autres pays et régions, et sont profondément appréciés par les clients nationaux et étrangers.

Certificat d honneur
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 EN
  • Entreprise nationale de haute technologie
  • Certificat
  • Certificat
Nouvelles
Laisser un message
  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Contrôle de qualité strict

    Le groupe ZHEYI adhère au principe de « la qualité d abord », adopte des équipements de pointe au niveau international et des matières premières de haute qualité, contrôle strictement chaque maillon de la production et s engage à fournir des produits de pipeline avec d excellentes performances et une apparence exquise.

    L entreprise utilise des équipements de production de pointe et des matériaux de haute qualité, notamment ceux des fabricants japonais Sekisui et américain Lubrizol. ZHEYI allie parfaitement technologie de production de pointe et gestion professionnelle. Chaque produit est soumis à un contrôle qualité rigoureux, de la production à la livraison, en passant par l inspection, garantissant ainsi une parfaite harmonie entre esthétique et fonctionnalité.

  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Tests de performance de précision
    Chez ZHEYI, chaque produit est fabriqué avec le plus grand soin, non seulement en privilégiant une esthétique raffinée, mais aussi en garantissant une qualité intrinsèque irréprochable. Des tests de performance rigoureux garantissent la stabilité et la durabilité du produit, même dans des conditions difficiles.:

    ● Essai de densité : mesure la densité du matériau pour garantir l uniformité et la stabilité des structures.
    ● Essai de température de ramollissement Vicat : évalue le degré de ramollissement des matériaux dans des conditions de température élevée pour garantir la capacité du produit à résister à la déformation dans divers environnements.
    ● Test au four : simule la résistance à la chaleur à long terme et vérifie la capacité du produit à résister à des températures élevées pendant une longue période.
    ● Essai hydrostatique : Évaluer la résistance des tuyaux dans des conditions de haute pression pour garantir la sécurité et la fiabilité du produit.
    ● Test d impact au marteau-pilon : testez la résistance aux chocs du produit pendant le transport, l installation et l utilisation quotidienne.

Clapet anti-retour à bille SCH8O/DIN UPVC/CPVC Connaissance de l industrie

Comment sélectionner correctement Clapet anti-retour à bille UPVC/CPVC ? Facteurs clés et guide d’application industrielle

Les clapets anti-retour à bille UPVC (polychlorure de vinyle non plastifié) et CPVC (polychlorure de vinyle chloré) sont largement utilisés dans de nombreuses industries en raison de leur résistance à la corrosion, de leur légèreté et de leur coût élevé. Une sélection correcte nécessite une prise en compte approfondie des caractéristiques des supports, des conditions de travail et des besoins spécifiques du secteur. Voici les points de sélection clés et l’analyse typique des applications industrielles :

1. Compatibilité des médias
UPVC : convient aux acides faibles, aux alcalis faibles et aux eaux claires à température ambiante (≤ 60 °C), tels que l'eau potable, le traitement de l'eau industrielle, etc.
CPVC : résistance à des températures plus élevées (≤90 °C), peut résister aux acides forts, aux alcalis forts et à certains solvants organiques, adapté au transport de liquides chimiques dans l'industrie des semi-conducteurs électroniques ou au traitement des eaux usées par gravure dans l'industrie photovoltaïque.

2. Exigences de pression et de débit
Les systèmes basse pression (tels que la distribution d'eau pure dans l'industrie médicale) peuvent choisir des niveaux de pression standard (PN10~16).
Les conditions de haute pression ou d'impulsions (telles que les systèmes de circulation de refroidissement dans la métallurgie) doivent vérifier la capacité de charge du corps de vanne et choisir une structure renforcée si nécessaire.

3. Exigences particulières de l'industrie
Centrales nucléaires : doivent se conformer à la certification des matériaux résistant aux radiations et garantir l'absence de fuite pour éviter la pollution.
Eaux usées industrielles : lorsqu'elles contiennent des milieux granulaires, il est recommandé d'utiliser un clapet anti-retour à bille avec une conception antiblocage pour éviter que la bille du clapet ne se coince.
Eau potable : le matériau du corps de la vanne doit satisfaire à la norme NSF/ANSI 61 et à d'autres certifications de sécurité de l'eau potable.

4. Environnement d'installation
Pour les scénarios où l'espace est limité (tels que les pipelines de service d'usine de semi-conducteurs électroniques), des brides compactes ou des styles de connexion filetés doivent être sélectionnés.
Les environnements corrosifs (tels que les canalisations d'eaux usées acides dans l'industrie photovoltaïque) nécessitent des contrôles supplémentaires sur la tolérance des matériaux d'étanchéité (tels que EPDM, FPM).

5. Entretien et durée de vie
Pour les systèmes fréquemment démarrés et arrêtés (tels que les canalisations de nettoyage CIP dans l'industrie pharmaceutique), il est recommandé de choisir des billes de vanne résistantes à l'usure (telles que les revêtements céramiques) afin de réduire la fréquence de maintenance.
