sur mesure Vanne à membrane union SCH8O/DIN UPVC/CPVC Pour l'industrie alimentaire / automobile / électronique

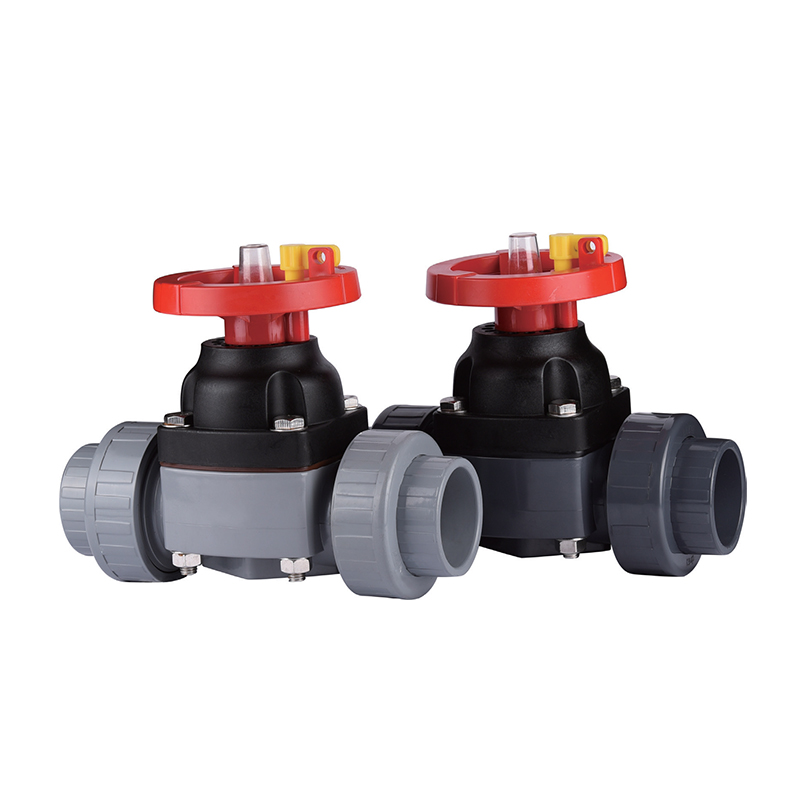

Vanne à membrane union SCH8O/DIN UPVC/CPVC

Vanne à membrane union SCH8O/DIN UPVC/CPVC

La vanne à membrane commune est un dispositif de contrôle de fluide efficace largement utilisé dans des industries telles que la transformation chimique, les produits pharmaceutiques, la transformation des aliments et le traitement de l'eau. Il est conçu pour offrir des performances d'étanchéité, garantissant la sécurité et la propreté du support.

La caractéristique principale de la vanne à membrane commune est sa structure à membrane unique. Cette conception isole non seulement efficacement le corps de la vanne du fluide, évitant ainsi les fuites et la contamination, mais permet également un contrôle précis du débit. Les utilisateurs peuvent facilement ajuster le débit de fluide avec une simple opération manuelle ou électrique pour répondre aux besoins de différents processus.

La vanne est également facile à installer et à entretenir, équipée de brides de raccordement standard adaptées à divers systèmes de tuyauterie. De plus, sa conception prend en compte la facilité de nettoyage, ce qui le rend idéal pour les applications nécessitant des normes d'hygiène élevées.

Contactez-nous

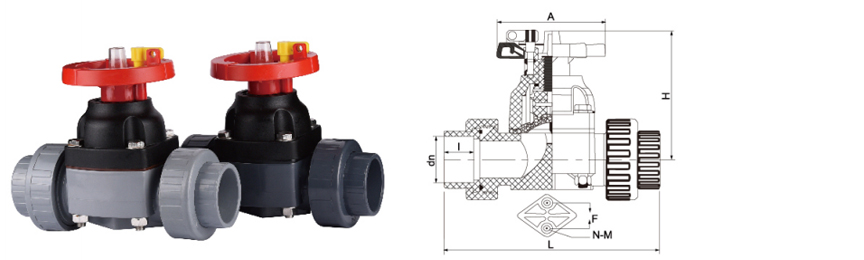

paramètre application Normes techniques
  • TUnJeLLE/NOM.

    dn20

    dn25

    dn32

    dn40

    DN50

    dn63

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    (DN50)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    d1

    DIN

    20.3

    25.3

    32.3

    40.3

    50.3

    63.3

    ANSI

    21.51

    26.87

    33.62

    42.4

    48.45

    60.65

    JIS

    22.4

    26.45

    32.56

    38.63

    48.73

    56.82

    d2

    DIN

    20.1

    25.1

    32.1

    40.1

    50.1

    63.1

    ANSI

    21.25

    26.6

    33.3

    42.06

    48.18

    60.27

    JIS

    21.75

    25.7

    31.71

    37.67

    47.76

    55.77

    L

    142

    162

    175

    196

    227

    272

    H

    90

    95

    105

    125

    145

    172

    A

    77

    77

    87

    100

    117

    137

    I

    22

    22

    22

    26

    32

    39

    N-M

    2-M6

    2-M6

    2-M6

    2-M8

    2-M8

    2-M8

    F

    25

    25

    25

    36

    36

    45

EXTRÊME D'UNION DIN · ISOLATION DU DIAPHRAGME
SCH8O/DIN Vanne à membrane union UPVC/CPVC
La conception du raccord union permet un retrait rapide du pipeline sans perturber la tuyauterie adjacente. Le mécanisme d'étanchéité à membrane assure une isolation complète entre le fluide et le mécanisme de l'actionneur.
DN15-DN100 Gamme de tailles
PN10/PN16 Classe de pression
0-93°C Plage de fonctionnement en CPVC
Fin du syndicat Entretien rapide
01
Connexion syndicale
L'écrou-raccord fileté permet le retrait du corps de vanne en quelques secondes. Aucun boulon de bride ni réalignement de tuyau n'est requis pour le remplacement ou l'inspection du diaphragme.
02
Étanchéité du diaphragme
Le diaphragme flexible crée une étanchéité de type déversoir. Le fluide entre en contact uniquement avec le corps et la surface inférieure de la membrane – pas de garniture, pas de fuite du joint de tige.
03
Options matérielles
Corps UPVC pour service chimique général. Corps en CPVC pour températures élevées et milieux chlorés jusqu'à 93°C.
Profil technique
Matériaux du corps
UPVC (0-60°C) · CPVC (0-93°C)
Options de diaphragme
EPDM · EPDM avec face PTFE · FKM · CSM
Norme syndicale
Filetage femelle DIN ou ASTM / douille à solvant
Pression nominale
PN10 (UPVC) · PN16 (CPVC) à 20°C
Pression d'essai du siège
1,1 × PN (étanche aux bulles d'air)
Types de connexion de fin
Douille · Fileté (NPT/BSPT) · Adaptateur à bride
Applications industrielles
Traitement chimique Métallurgie Photovoltaïque Auxiliaire nucléaire Extraction du lithium Electronique / Semi-conducteur Nourriture et boissons Pharmaceutique Peinture automobile Traitement des eaux industrielles
Médias gérés
Acides · Alcalis · Eau ultrapure · Eau de qualité électronique · Eau potable · Eaux usées industrielles · Solutions de saumure
Mécanisme d'étanchéité
Caractéristiques de performance du diaphragme
1
Fermeture étanche aux bulles — La conception du déversoir assure une étanchéité positive même avec des particules en suspension
2
Zéro fuite de tige — Pas de joints dynamiques entre le fluide et l'atmosphère
3
Remplaçable en ligne — La conception du raccord permet de changer la membrane sans retirer le corps de la vanne du pipeline
4
Indicateur de position visuel — Le volant indique l'état ouvert/fermé à distance
Données dimensionnelles et de commande
DN (mm)
15 · 20 · 25 · 32 · 40 · 50 · 65 · 80 · 100
L (face à face)
DIN EN 558 série 1
Couple maximum (volant)
10 Nm (DN15-50) · 18 Nm (DN65-100)
Indice de vide
0,3 bar absolu (membrane EPDM)
Directives d'installation
  • Utilisez du produit d'étanchéité pour filetage uniquement sur les filetages mâles — évitez tout contact du produit d'étanchéité avec la membrane.
  • Soutenir la tuyauterie à moins de 300 mm du raccord-union pour éviter les contraintes de flexion
  • Pour les lignes horizontales, installez avec la tige verticale pour réduire le dépôt de sédiments dans le déversoir.
  • Ne pas utiliser comme vanne de fin de ligne sans support en aval
  • Les actionneurs pneumatiques nécessitent de l'air filtré et lubrifié à 4-6 bars
Limites de fonctionnement critiques
  • Ne pas dépasser la température nominale du diaphragme — EPDM max 80°C, PTFE max 120°C
  • Non conçu pour la stérilisation à la vapeur au-dessus de 100°C
  • Éviter les fluctuations rapides de pression supérieures à 1 bar/seconde
  • Ne convient pas au chlore gazeux ou à l'acide nitrique concentré avec corps UPVC
  • Ne pas actionner le volant au-delà de la butée mécanique (environ 2,5 tours de fermé à ouvert).
Guide de dépannage sur le terrain
▶ La vanne ne se ferme pas complètement
Le diaphragme peut être étiré ou gonflé chimiquement. Remplacez le diaphragme. Pour les membranes à face en PTFE, vérifiez la déformation par écoulement à froid au niveau de la zone de contact du déversoir.
▶ Fuite de l'écrou-raccord
Serrer l'écrou-raccord à la main plus 1/4 de tour avec une clé à sangle. Ne serrez pas trop, car un grippage du filetage pourrait se produire. Inspectez le joint torique ou le joint plat à l’intérieur du raccord.
▶ Rotation dure du volant
Le diaphragme peut adhérer au déversoir en raison du milieu cristallisé. Rincer avec un solvant compatible. Appliquez de la graisse silicone sur les filetages de la tige – n'utilisez pas de graisse à base de pétrole.
▶ Débit réduit en position ouverte
Le volant n’est peut-être pas complètement rétracté. Tournez dans le sens antihoraire de 2 à 3 tours supplémentaires. En l’absence d’amélioration, inspectez la présence de débris coincés sous le diaphragme.
