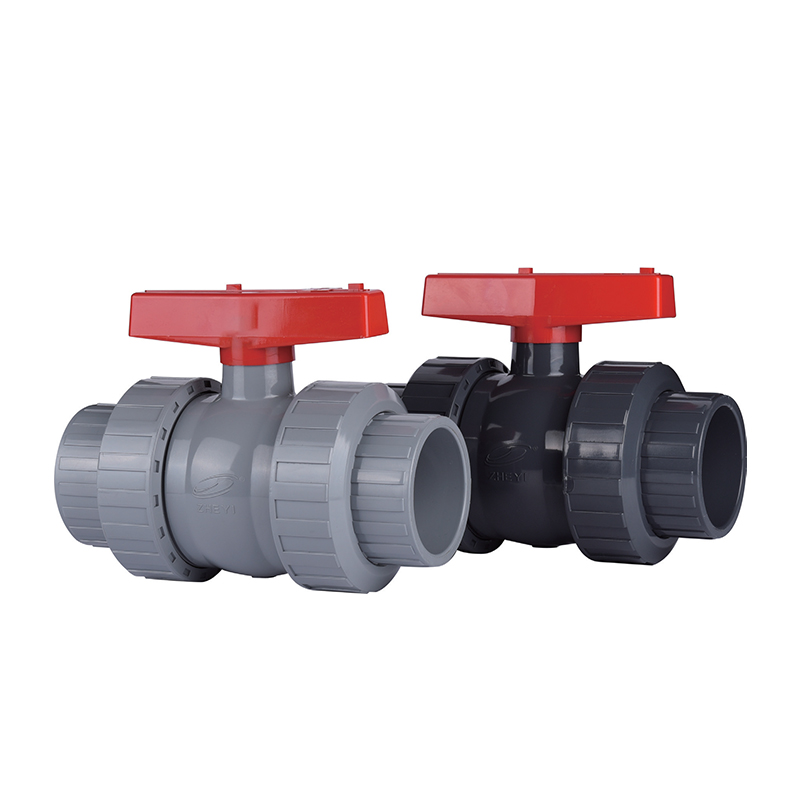

SCH8O/DIN UPVC/CPVC Ⅰ Robinet à tournant sphérique

Le robinet à tournant sphérique UPVC/CPVC I est un robinet haute performance conçu pour les canalisations industrielles et les systèmes de traitement d'eau. Sa conception simple mais efficace, dotée d'un noyau de valve sphérique, offre une résistance aux fluides extrêmement faible lorsqu'elle est complètement ouverte ou fermée. L’ouverture et la fermeture rapides de la vanne ainsi que sa facilité d’utilisation lui confèrent d’excellentes performances dans le contrôle des pipelines.

Notre produit offre des performances d'étanchéité avec des bagues d'étanchéité de haute qualité, garantissant un fonctionnement sans fuite et prolongeant la durée de vie de l'équipement. La nature légère du robinet à tournant sphérique UPVC/CPVC I le rend facile à installer et à entretenir, et il est largement utilisé dans des industries telles que le traitement chimique, les produits pharmaceutiques, le traitement de l'eau potable et les systèmes CVC.

Contactez-nous

Précédent：SCH8O/DIN UPVC/CPVC Ⅱ Robinet à tournant sphérique
Suivant：Vanne à membrane union SCH8O/DIN UPVC/CPVC

paramètre application Normes techniques

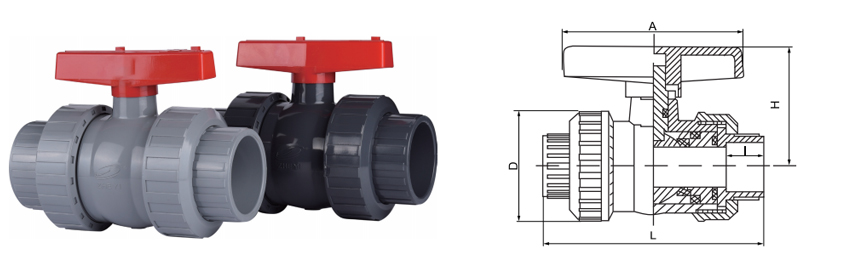

DN	DN	Taille de la structure
DN	DN	A	D	H	L	I
20	15	75	50	50	106	18
25	20	87	55	56	120	22
32	25	100	67	67	134	22
40	32	110	78	73	154	26
50	40	114	96	87	178	32
63	50	140	110	100	205	39
75	65	160	130	106	232	45
90	80	196	158	130	281	51
110	100	298	199	183	325	61

SCH80 / DIN Port complet Une pièce

UPVC / CPVC Ⅰ Robinet à tournant sphérique

Actionné par levier · Poignée verrouillable · Sièges en PTFE

Le robinet à tournant sphérique SCH80/DIN UPVC/CPVC Ⅰ est une vanne d'isolement quart de tour conçue pour une fermeture fiable dans les systèmes de fluides corrosifs et de haute pureté. Fabriqué selon les normes ASTM SCH80 et DIN, ce robinet à tournant sphérique monobloc présente une conception à port complet qui maintient les caractéristiques de débit de ligne avec une chute de pression minimale. Le corps de la vanne est disponible en UPVC pour les services chimiques généraux ou en CPVC pour les applications à température élevée jusqu'à 93°C. Les sièges et les joints en PTFE assurent une fermeture étanche aux bulles sur toute la plage de pression, tandis que la poignée à levier comprend une fonction verrouillable pour garantir la position dans les installations critiques.

DN15–DN100

Gamme de tailles

PN10–PN16

Pression nominale

–20°C à 93°C

Gamme CPVC

Port complet

Conception de flux

Résistance chimique

Les matériaux UPVC et CPVC résistent à un large spectre d'acides, de bases, de sels et d'agents oxydants. La structure polymère inerte empêche le lessivage et maintient la pureté du fluide dans les applications sensibles.

Débit complet du port

Le diamètre de l'alésage de la bille correspond à la taille nominale du tuyau, éliminant ainsi les restrictions de débit et réduisant les chutes de pression. Cette conception minimise la consommation d'énergie et garantit des débits constants.

Arrêt étanche aux bulles

Les sièges en PTFE offrent une étanchéité fiable contre la bille chromée ou solide en CPVC. La construction du corps monobloc élimine les chemins de fuite potentiels à travers les connexions d'extrémité.

Polyvalence de température

Les variantes en CPVC prennent en charge un fonctionnement continu jusqu'à 93 °C, ce qui les rend adaptées aux liquides chauds corrosifs, aux eaux de procédés industriels et au transfert de produits chimiques à haute température.

Spécifications techniques

Matériau du corps

UPVC (polychlorure de vinyle non plastifié) · CPVC (polychlorure de vinyle chloré)

Matériau de la balle

Laiton chromé (UPVC) · CPVC massif (corps CPVC)

Matériau du siège/joint

PTFE (standard) · EPDM (en option pour le service d'eau)

Type de connexion

Douille (colle à solvant) · Filetée (NPT/BSPT) · À bride (DIN)

Conformité aux normes

ASTM D2467 (SCH80) · DIN 8061/8062 · OIN 16139

Type de poignée

Poignée à levier avec course de 90° · Verrouillable en position ouverte/fermée

Chimie et métallurgie

Transfert d'acide, dosage d'alcali, lignes de décapage, circulation de bain de placage

Electronique et semi-conducteurs

Distribution d'eau ultra pure (UPW), manipulation de produits chimiques de qualité électronique

Énergie & Photovoltaïque

Électrolyte de batterie au lithium, gravure de cellules solaires, refroidissement auxiliaire nucléaire

Traitement de l'eau

Eaux usées industrielles, dessalement, perméat RO, eau potable

Alimentaire et pharmaceutique

Eau désionisée, solutions CIP, lignes de process sanitaires

Automobile et général

Circulation E-coat, lavage de pièces, systèmes d'eau de refroidissement

Notes d'installation

Ciment à solvant : utilisez un apprêt et un ciment spécialement formulés pour l'UPVC ou le CPVC. Attendez un temps de durcissement complet avant le test de pression.
Connexions filetées : appliquez du ruban PTFE uniquement sur les filetages mâles. Serrez à la main plus 1 à 2 tours avec une clé à sangle.
Raccords à brides : utilisez des joints EPDM ou PTFE sur toute la face. Serrez les boulons uniformément en croix à un couple de 15 à 20 Nm.
Orientation de montage : Installer avec la poignée en position accessible. Pour les lignes horizontales, la tige doit être verticale.
Installation de l'actionneur : Vérifiez la compatibilité du couple avec la valeur nominale de la tige de vanne. Utilisez un support de montage approuvé par le fabricant.

Restrictions critiques

Ne pas utiliser de robinets à bille UPVC avec des fluides supérieurs à 60°C ou avec de l'acide nitrique concentré (>15%).
Les vannes CPVC ne sont pas conçues pour un service de vapeur ou une exposition aux solvants chlorés au-dessus de 60 °C.
Évitez les coups de bélier soudains dépassant 1,5 fois la pression de service nominale.
N’utilisez pas la poignée avec une force excessive – un serrage excessif pourrait endommager le joint de la tige.
Ne convient pas aux fluides gazeux supérieurs à 2 bars sans dispositifs de sécurité.
Exposition aux UV : stocker et installer dans des zones ombragées ou appliquer un revêtement de protection UV.

Problèmes courants sur le terrain et solutions

● Rigidité de la poignée après un cycle thermique

Les sièges en PTFE peuvent se dilater à des températures extrêmes. Faites fonctionner la vanne complètement ouverte et fermée 3 à 4 fois à température ambiante. Si la résistance persiste, lubrifiez la tige avec de la graisse à base de silicone. Évitez les lubrifiants à base de pétrole.

● Fuite au niveau de la tige

Serrez l'écrou du presse-étoupe progressivement (1/8 de tour à la fois). Si la fuite persiste, remplacez les joints toriques de la tige. Pour les vannes CPVC en service à chaud, vérifier que le matériau du joint torique est compatible avec la température du fluide.

● Fuite de fluide au-delà de la bille en position fermée

Inspectez les sièges en PTFE pour déceler toute usure ou déformation. Remplacez les sièges s’ils sont usés au-delà de 0,5 mm. Pour les systèmes avec des cycles fréquents, envisagez de passer à des sièges en PTFE renforcé.

● Fissuration à proximité de la zone de connexion

Le serrage excessif des raccords filetés ou à brides est la cause la plus courante. Vérifiez les valeurs de couple par rapport au manuel d’installation. Remplacez immédiatement les composants fissurés – n’essayez pas de réparer avec des adhésifs.

Ces robinets à tournant sphérique sont déployés dans les industries chimiques, métallurgiques, photovoltaïques, nucléaires, du lithium, des semi-conducteurs électroniques, alimentaires, pharmaceutiques, automobiles et de traitement de l'eau industrielle pour la manipulation de liquides acides-alcalins, d'eau ultrapure, d'eau potable, d'eau de qualité électronique et de canalisations d'eaux usées industrielles.
