Vanne à membrane à bride SCH8O/DIN UPVC/CPVC

La vanne à membrane à bride UPVC/CPVC est un dispositif de contrôle des fluides conçu pour la manipulation de liquides et de gaz corrosifs. Il convient à diverses industries, notamment la transformation chimique, le traitement des eaux usées et la transformation des aliments.

La structure unique de la vanne à membrane à bride offre des performances d'étanchéité lors de l'ouverture et de la fermeture, empêchant ainsi les fuites. Cette conception garantit le transport sûr des fluides et prolonge la durée de vie de la vanne. La vanne est facile à utiliser, permettant aux utilisateurs de contrôler le débit sans effort grâce à des méthodes manuelles ou pneumatiques pour répondre aux exigences de différentes conditions de fonctionnement.

Nos vannes à membrane à brides UPVC/CPVC se caractérisent également par une résistance à l'usure et au vieillissement. Ils sont largement utilisés dans des domaines tels que le traitement chimique, le traitement des eaux usées et l'irrigation agricole.

Contactez-nous

Précédent：Vanne à membrane union SCH8O/DIN UPVC/CPVC
Suivant：Robinet à tournant sphérique à bride monobloc SCH8O/DIN UPVC/CPVC

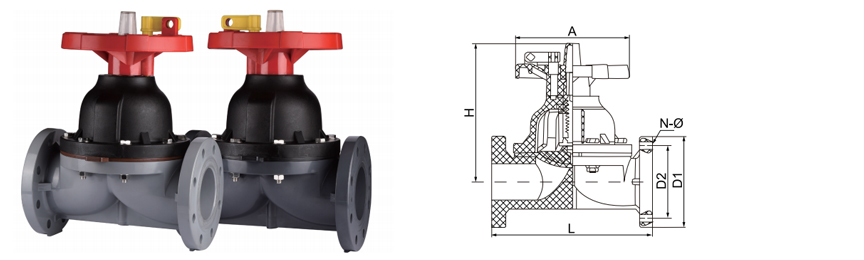

paramètre application Normes techniques

TUnILLE/NOM.		dn32	dn40	DN50	dn63	dn75	dn90	dn110	dn140
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)
		(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")
D1	DIN	115	140	150	165	185	200	220	254
	ANSI	108	117	128	155	178	192	229	254
	JIS	90	100	105	120	140	150	175	210
D2	DIN	85	100	110	125	145	160	180	210
	ANSI	79	89	98	121	140	152	191	216
	JIS	42.5	48.5	61	73	90	105	132	158
N-Φ	DIN	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18
	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22
	JIS	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23
L		145	160	180	210	250	300	350	400
A		87	100	117	137	178	214	265	265
H		115	132	148	175	235	305	350	356

NORME DIN · CONSTRUCTION MONOBLOC

Vanne à membrane à bride SCH8O/DIN UPVC/CPVC

Conçu pour l’isolation des fluides corrosifs et de haute pureté. Le corps de bride monobloc avec mécanisme d'étanchéité à membrane élimine les fuites de garniture et assure une fermeture étanche aux bulles.

DN15-DN100

Gamme de tailles

PN10 / PN16

Pression nominale

-20°C à 120°C

Température CPVC

UPVC/CPVC

Matériaux du corps

◆ Système matériel

Corps en PVC 0-60°C · pH 2-12 · Acides généraux, alcalis, eau ultra pure

Corps en CPVC 0-93°C · pH 1-14 · Température élevée, milieux chlorés

Options de diaphragme EPDM · PTFE · FKM · Hypalon

Extrémités à brides monobloc selon DIN PN10/16. Aucune fuite au niveau des joints d’extrémité du corps.

◆ Spécifications clés

Connexion Bride intégrée, DIN 2501

Face à face DIN EN 558 série 1

Essai de coque 1,5 × PN (eau)

Essai de siège 1,1 × PN (air ou eau)

Service de vide 0,3 bar absolu

Fonctionnement Volant / Pneumatique / Électrique

◆ Avantages de la vanne à membrane

Pas de garniture de tige – zéro potentiel d’émission fugitive
Isolation entre l'actionneur et le fluide
Le chemin d'écoulement rationalisé réduit l'accumulation de sédiments
Indicateur visuel de position sur volant
Diaphragme remplaçable sans retirer le corps de la conduite
Fermeture étanche aux bulles sur toute la plage de pression

Applications industrielles

Acides, alcalis, eau ultrapure, eau de qualité électronique, eaux usées industrielles

Chimie lourde et métallurgie

Transfert d'acide sulfurique · Dosage de HCl · Lignes de décapage · Galvanoplastie

Haute pureté et électronique

Bancs humides pour semi-conducteurs · Gravure photovoltaïque · Eau de qualité électronique · Boucles d'eau ultrapure

Énergie & Lithium

Refroidissement auxiliaire nucléaire · Traitement des saumures de lithium · Transfert chimique des batteries

Sciences de la vie et alimentation

WFI pharmaceutique · CIP alimentaire · Transformation des boissons · Fabrication de cosmétiques

Eau et environnement

Neutralisation des eaux usées industrielles · Eau potable · Prétraitement au dessalement

Automobile et industrie générale

Circulation E-coat · Lavage de pièces · Eau de refroidissement · Conduites de rinçage

Notes d'installation et de fonctionnement

La vanne à membrane doit être installée en position complètement ouverte ou fermée pour le stockage. Ne pas stocker avec le diaphragme comprimé.
Séquence de couple : serrer les boulons de bride uniformément en croix à 15-20 Nm en fonction du DN.
Pour les boues ou les milieux cristallisants, installez avec la tige de vanne horizontale pour éviter l'accumulation de solides dans le déversoir.
Ne dépassez pas une vitesse de 1,0 m/s pour les supports abrasifs afin de prolonger la durée de vie de la membrane.
Remplacez le diaphragme tous les 2 ans ou tous les 50 000 cycles, selon la première éventualité.

Restrictions critiques

Ne pas utiliser avec des acides oxydants (nitrique > 15 %, chrome) dans le corps UPVC.
Ne pas soumettre à des cycles de pression rapides – une fatigue du diaphragme peut survenir.
Évitez la stérilisation à la vapeur au-dessus de 110°C pour le CPVC avec membrane PTFE.
Ne convient pas aux fluides gazeux supérieurs à 2 bars sans sécurité.
Ne pas actionner le volant au-delà de la butée mécanique : une compression excessive de la membrane entraîne une défaillance prématurée.

Problèmes courants et résolutions

Problème : Débit réduit observé

Le diaphragme n’est peut-être pas complètement rétracté. Vérifiez que le volant est tourné en position complètement ouverte (2 à 3 tours après la résistance initiale). Pour les vannes automatisées, vérifiez l’étalonnage de la course de l’actionneur.

Problème : Fuite externe du corps

Inspectez les boulons de bride pour déceler leur relâchement. Resserrez selon les spécifications. Si la fuite persiste, remplacez le joint de bride. Ne pas trop serrer — risque de fissuration supérieur à 22 Nm pour DN80 .

Problème : Fuite de support lors de la fermeture

Usure du diaphragme ou attaque chimique. Remplacez le diaphragme par le matériau approprié. Pour les applications à cycle élevé, passez au diaphragme EPDM à face PTFE.

Problème : Fonctionnement difficile du volant

Le diaphragme peut rester collé au déversoir en raison de la cristallisation. Cycle ouvert/fermé plusieurs fois. Si cela persiste, démontez et nettoyez la zone du déversoir. Appliquez du lubrifiant silicone sur les filetages de la tige.
