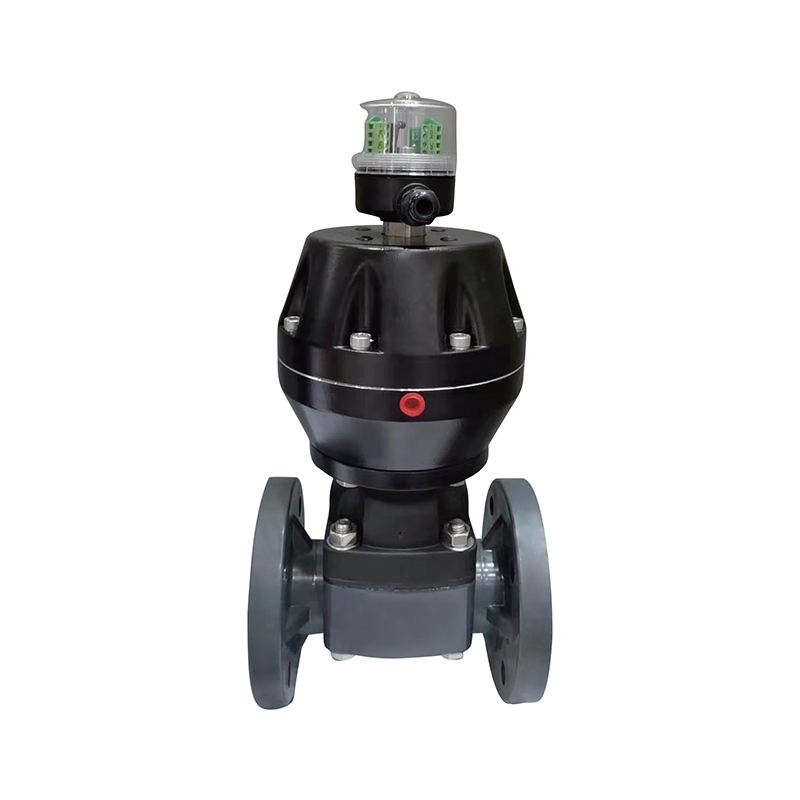

Vanne à membrane pneumatique à bride UPVC SCH8O/DIN

La vanne pneumatique à membrane à bride UPVC est fabriquée à partir d'un matériau UPVC, qui résiste aux acides et aux alcalis forts et ne rouille pas et ne s'entartre pas, ce qui la rend adaptée à la manipulation de divers fluides corrosifs. Le corps de vanne présente une structure compacte, est léger et est facile à installer et à entretenir, réduisant ainsi la charge sur le système de tuyauterie. La structure du diaphragme assure une étanchéité parfaite, empêchant efficacement les fuites de fluide et garantissant un fonctionnement sûr et stable du système. La commande pneumatique permet une commutation rapide, un fonctionnement réactif et une télécommande et une automatisation faciles. Le matériau est conforme aux normes nationales d'hygiène, ce qui le rend adapté aux applications alimentaires et pharmaceutiques nécessitant des normes d'hygiène élevées.

Contactez-nous

Précédent：Vanne à bille Labcock SCH8O/DIN UPVC/CPVC
Suivant：Vanne à membrane pneumatique à double entraînement SCH8O/DIN UPVC

paramètre application Normes techniques

Il adopte un corps de vanne résistant à la corrosion et un diaphragme résistant à la corrosion, aucune structure de boîte à garniture, l'élément d'étranglement est un diaphragme élastique et le canal d'écoulement du corps de vanne est lisse. Par conséquent, la vanne pneumatique à membrane et à membrane présente les avantages d'une faible contrainte, d'un débit important, de l'absence de fuite externe, de la commodité, de la fiabilité et de la prévention des incendies et des explosions. Il est largement applicable aux acides faibles, aux alcalis faibles, à la corrosion faible, aux viscosités élevées, aux particules contenant des particules et à la régulation du débit avec des fibres et des supports toxiques et non polluants.

NON	Nom	Matériel
1	Corps	PVC
2	Couverture	PVC
3	Diaphragme	EPDM F46
4	Disque	PVC
5	Cylindre	Alliage d'aluminium
6	Piston	Alliage d'aluminium
7	Tige	Acier inoxydable 304/45#
8	Mode de connexion	Bride

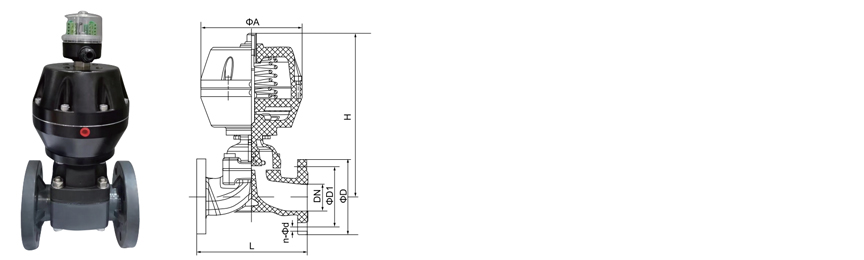

TAILLE/NOM.			dn20	dn25	dn32	dn40	DN50	dn63	dn75	dn90	dn110	dn140	dn160	dn225
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)
			(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	480	(8")
DIN ANSI JIS	L		125	135	145	150	180	210	250	300	350	400	280	570
	D		95	105	115	135	145	160	180	195	215	245	240	335
	D1	HG	65	75	85	100	110	125	145	160	180	210	240	295
		JIS	70	75	90		105	120	140	150	175	210	240	290
		DIN	65	75	85		110	125	145	160	180	210	240	295
		ANSI	60	70	80		100	120	140	152	190	216	8	298
	n		4	4	4	4	4	4	4	8	8	8	23	8
	Φd		14	14	14	18	18	18	18	18	18	18	370	23
	A		110	110	110	140	170	170	200	230	260	310		490
	H		15	220	225	240	285	307	327	390	470	637
	Poids de la valve (KG)		2	2.3	2.5	3	5	8	13	16	24	30

SCH80 / DIN · PNEUMATIQUE · À BRIDE

Vanne pneumatique à membrane à bride UPVC

Type de déversoir · Sans emballage · À bride DINPN10 · PN10

La vanne pneumatique à membrane à bride UPVC SCH8O/DIN est une vanne d'arrêt à commande pneumatique destinée aux canalisations industrielles manipulant des liquides corrosifs, de l'eau ultrapure et des eaux usées. Le corps est en polychlorure de vinyle non plastifié avec des extrémités intégralement bridées percées selon DIN PN10, permettant un boulonnage direct sur une tuyauterie à bride standard sans adaptateurs. Une membrane flexible serrée entre le corps et le chapeau forme la seule barrière mobile, de sorte que le fluide de procédé n'entre pas en contact avec la tige, l'actionneur ou l'atmosphère. Puisqu’il n’y a pas de joint de tige dynamique, la conception supprime les chemins de fuite de la garniture. La géométrie du déversoir donne un chemin d'écoulement direct lorsqu'il est ouvert et se ferme positivement contre les solides en suspension. La vanne est fournie pour les projets d'intégration OEM, d'approvisionnement EPC et d'automatisation d'usine nécessitant une isolation thermoplastique à bride avec actionnement pneumatique.

DN15–DN100 Taille nominale

PN10 Classe de pression

0–60°C Service UPVC

4 à 6 barres Alimentation en air

Corps intégralement bridé

Les brides sont moulées dans le cadre du corps plutôt que filetées. Cela supprime un joint fileté de l'enveloppe de pression et correspond directement au perçage DIN PN10.

Scellage sans emballage

Le diaphragme sépare le fluide de la tige et de l'actionneur. Il n'existe pas de presse-étoupe, le contrôle des émissions fugitives dépend donc du diaphragme plutôt que du réglage du presse-étoupe.

Tolérance aux solides

La fermeture du déversoir presse le diaphragme contre un siège surélevé au lieu de piéger les particules dans un espace restreint, de sorte que les solides en suspension n'empêchent pas la fermeture.

Diaphragmee remplaçable

Le diaphragme est une pièce d'usure de service. Il est remplacé en retirant le capot tandis que le corps reste boulonné dans la ligne, limitant l'arrêt à l'isolation de la ligne.

Construction des vannes

Matériau du corps UPVC, ASTM D1784

Type de corps Type déversoir, droit

Mettre fin à la connexion Bride intégrée, DIN PN10, DIN 2501

Face à face DIN EN 558 série 1

Options de diaphragme EPDM · EPDM avec face PTFE · FKM

Référence de conception DIN EN 16139 · OIN 21787

Actionnement et contrôle

Type d'actionneur Type pneumatique, à piston ou à membrane

Alimentation en air 4 à 6 barres, filtered and dry

Fonction Normalement fermé · Normalement ouvert · Double effet

Interface de contrôle Électrovanne, 3/2 ou 5/2 voies

Commentaires Fins de course de position en option

Accessoires Régulateur de filtre à air · Commande manuelle

Matrice de sélection du diaphragme

Diaphragm Adéquation des médias Plafond de température Référence de cycle de vie

EPDM Acides, alcalis, sels, eau potable, eaux usées 60°C Élevé

EPDM à face PTFE Acides forts, solvants, milieux de haute pureté 60°C Modéré

FKM Agents oxydants, hydrocarbures, milieux chlorés 60°C Modéré

La sélection du diaphragme doit être confirmée par rapport au fluide de traitement, à la concentration et à la température de fonctionnement avant l'émission de la commande. Le plafond du corps UPVC régit la cote d'assemblage.

Couverture industrielle et médias de traitement

Chimie et métallurgie Transfert d'acide et d'alcali, lignes de dosage, circuits de décapage, alimentation en réactifs

Photovoltaïque & Lithium Circulation du bain de gravure, transfert d'électrolyte, manipulation de saumure et de réactifs

Auxiliaire Nucléaire et Énergétique Boucles de refroidissement auxiliaires, eau déminéralisée, lignes d'injection chimique

Semi-conducteur électronique Distribution d'eau ultra pure, eau de qualité électronique, alimentation en banc humide

Alimentaire et pharmaceutique Eau potable, eau purifiée, boucles d'alimentation et de retour CIP

Eau automobile et industrielle Lavage de pièces, circulation de peinture, neutralisation des eaux usées industrielles

Exigences de mise en service

Confirmez le schéma de perçage de la bride, la taille nominale et le matériau de la membrane par rapport à l'isométrique de la tuyauterie avant la livraison.
Utilisez des joints pleine face sur les deux faces de bride et serrez les boulons en croix à la valeur indiquée pour la taille nominale spécifique.
Vérifier la pression d'alimentation en air à l'entrée de l'actionneur dans des conditions de débit ; la plage indiquée est de 4 à 6 bars au niveau de la vanne.
Installez avec la tige de vanne verticale si possible et confirmez l'orientation du déversoir par rapport au sens d'écoulement.
Effectuez une course d'ouverture-fermeture complète pneumatiquement et confirmez que la position de défaillance correspond aux exigences de sécurité de l'usine.
Enregistrez la date d’installation du diaphragme sur l’étiquette de maintenance pour le suivi du cycle de vie.

Limites d'application

Le plafond de service de la carrosserie UPVC est de 60°C. Ne dépassez pas cette valeur même si la valeur nominale du diaphragme semble plus élevée.
La pression nominale est PN10 à température ambiante ; déclasser selon la courbe pression-température publiée.
Non destiné au service à la vapeur ou aux cycles thermiques rapides.
Ne pas utiliser avec des acides oxydants concentrés tels que l'acide nitrique à plus de 15 % dans un corps UPVC.
Alimentation en air must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
Un couple de serrage des boulons de bride supérieur à la valeur spécifiée peut fissurer le corps thermoplastique, en particulier à DN80 et au-dessus.
L’installation extérieure nécessite une stabilisation UV de la carrosserie ou un revêtement de protection externe.

Questions d'approvisionnement et d'ingénierie

Quelle norme de bride est utilisée sur cette vanne ?

Le corps est fourni avec des brides intégrées percées selon DIN 2501 PN10. Cela couvre la norme commune de tuyauterie européenne et métrique. Confirmer la norme de bride d'accouplement sur la ligne existante avant le lancement de la commande ; Le perçage ANSI n'est pas standard sur cette configuration et nécessiterait un arrangement séparé.

Quelles informations sont nécessaires pour établir un devis ?

Indiquez la taille nominale, le matériau de la membrane, la pression d'alimentation en air, la position de défaillance requise, le milieu de traitement et la concentration, la température de fonctionnement et la norme de bride d'accouplement. La quantité et le calendrier de livraison sont requis pour l’évaluation commerciale. Lorsque la vanne remplace une unité existante, les dimensions face à face et le cercle de boulons de la vanne actuelle doivent être indiqués.

À quelle fréquence le diaphragme doit-il être remplacé ?

Les intervalles de remplacement dépendent de la fréquence des cycles, de l'agressivité du fluide et de la température de fonctionnement. En cas de dosage chimique continu, un intervalle de remplacement planifié est défini à partir des données de durée de vie du composé de membrane spécifique. Le diaphragme doit être inspecté à chaque fenêtre de maintenance programmée, quel que soit le nombre de cycles, et remplacé s'il y a une déformation, un gonflement ou une perte d'étanchéité visible au niveau du déversoir.

Les certificats de matériaux et de tests sont-ils fournis ?

Des certificats de conformité faisant référence aux normes DIN EN 16139, ISO 21787 et ASTM D1784 sont délivrés en standard. Des rapports sur les matériaux au niveau des lots, des enregistrements de tests de coque et de joint et des fiches de test de fonction d'actionneur sont disponibles sur demande pour les packages de documentation du projet.

La vanne peut-elle être fournie pour des fluides chargés en boues ou contenant des solides ?

La conception du diaphragme de type déversoir tolère mieux les matières en suspension que les conceptions à bille ou à papillon, car la fermeture ne dépend pas d'un siège à jeu réduit. Les solides abrasifs accélèrent l'usure de la membrane, c'est pourquoi un composé renforcé et un intervalle de remplacement planifié plus court doivent être spécifiés. Consultez l'usine avec la distribution granulométrique et la concentration en solides pour une recommandation spécifique.

Fourni pour l'intégration OEM, l'approvisionnement de projets EPC et les programmes d'automatisation d'usines dans les secteurs de la chimie, de la métallurgie, du photovoltaïque, du nucléaire, du lithium, des semi-conducteurs électroniques, de l'alimentation, de la pharmacie, de l'automobile et du traitement des eaux industrielles. La couverture médiatique comprend les liquides acides et alcalins, l'eau ultrapure, l'eau potable, l'eau de qualité électronique et les eaux usées industrielles.

Entreprise

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Oui Chine Vanne à membrane pneumatique à bride UPVC SCH8O/DIN Pour l'industrie alimentaire / automobile / électronique fournisseur et sur mesure Vanne à membrane pneumatique à bride UPVC SCH8O/DIN Pour l'industrie alimentaire / automobile / électronique usine. Fondée en 2007, notre entreprise se concentre sur la recherche et le développement, la fabrication, la vente et le service après-vente de tubes industriels en CPVC et UPVC. L entreprise a obtenu de nombreuses certifications, notamment la licence de production d équipements spéciaux, la licence d hygiène des produits liés à l eau de la province du Zhejiang, la certification du système de gestion de la qualité IS09001, la certification du système de gestion environnementale IS014001 et la certification du système de gestion de la santé et de la sécurité au travail IS045001. L entreprise possède plus de 50 droits de propriété intellectuelle indépendants et des droits d importation et d exportation en propre. Afin de proposer des produits diversifiés et de meilleurs services, l entreprise a introduit des technologies de pointe, des équipements d outillage, des matières premières et des systèmes de gestion uniques en provenance d Allemagne et des États-Unis. Au fil des ans, nos produits ont été largement utilisés dans le transport par pipeline de liquides acides et alcalins, d eau ultrapure, d eau potable, d eau pure de qualité électronique et d eaux usées industrielles dans les secteurs de la chimie, de la métallurgie, du photovoltaïque, de l énergie nucléaire, des batteries au lithium, des semi-conducteurs électroniques, de l agroalimentaire, de la médecine, de l automobile, du traitement des eaux industrielles, etc. À l heure actuelle, le groupe ZHEYI a établi plus de 30 sociétés de vente à travers le pays, et toutes sortes de produits sont exportés vers l Europe, l Amérique, l Asie du Sud-Est et d autres pays et régions, et sont profondément appréciés par les clients nationaux et étrangers.

Certificat d honneur

Nouvelles

Vannes UPVC et CPVC : meilleur contrôle du débit dans les ...
Nov 03,2026
Le premier signe qu’une conduite chimique perd le contrôle est rarement une canalisation éclatée. Il s’agit d’une vanne qui tourne encore mais ne se ferme plus, ou d’une poignée qui nécessite désormais deux mai...
apprendre encore plus
Comment les fabricants de raccords en CPVC garantissent la...
Oct 30,2026
Un raccord en polychlorure de vinyle chloré (CPVC) qui réussit un contrôle visuel peut toujours échouer sur la première ligne chimique chaude si le composé s'est dégradé pendant le moulage, si la profondeur de...
apprendre encore plus
Raccords filetés ou à douille en CPVC Schedule 80 : quel j...
Oct 28,2026
Fileté ou Socket : deux façons de rejoindre le CPVC Schedule 80 La question surgit généralement une fois que la spécification des tuyaux est déjà définie. Un ingénieur d'usine ou un superviseur de mainte...
apprendre encore plus

Laisser un message

Contrôle de qualité strict

Le groupe ZHEYI adhère au principe de « la qualité d abord », adopte des équipements de pointe au niveau international et des matières premières de haute qualité, contrôle strictement chaque maillon de la production et s engage à fournir des produits de pipeline avec d excellentes performances et une apparence exquise.

L entreprise utilise des équipements de production de pointe et des matériaux de haute qualité, notamment ceux des fabricants japonais Sekisui et américain Lubrizol. ZHEYI allie parfaitement technologie de production de pointe et gestion professionnelle. Chaque produit est soumis à un contrôle qualité rigoureux, de la production à la livraison, en passant par l inspection, garantissant ainsi une parfaite harmonie entre esthétique et fonctionnalité.
Tests de performance de précision

Chez ZHEYI, chaque produit est fabriqué avec le plus grand soin, non seulement en privilégiant une esthétique raffinée, mais aussi en garantissant une qualité intrinsèque irréprochable. Des tests de performance rigoureux garantissent la stabilité et la durabilité du produit, même dans des conditions difficiles.:

● Essai de densité : mesure la densité du matériau pour garantir l uniformité et la stabilité des structures.
● Essai de température de ramollissement Vicat : évalue le degré de ramollissement des matériaux dans des conditions de température élevée pour garantir la capacité du produit à résister à la déformation dans divers environnements.
● Test au four : simule la résistance à la chaleur à long terme et vérifie la capacité du produit à résister à des températures élevées pendant une longue période.
● Essai hydrostatique : Évaluer la résistance des tuyaux dans des conditions de haute pression pour garantir la sécurité et la fiabilité du produit.
● Test d impact au marteau-pilon : testez la résistance aux chocs du produit pendant le transport, l installation et l utilisation quotidienne.

Vanne à membrane pneumatique à bride UPVC SCH8O/DIN Connaissance de l industrie

Pneumatique Vanne à membrane à bride UPVC par rapport aux autres vannes : avantages du contrôle des fluides dans les industries clés

Dans les systèmes de contrôle des fluides industriels, les vannes pneumatiques à membrane et bride UPVC ont montré des avantages significatifs dans de nombreux domaines clés en raison de leur structure unique et de leurs caractéristiques matérielles, en particulier dans les milieux corrosifs, leurs exigences de pureté élevées et leurs conditions de travail difficiles. En revanche, les vannes traditionnelles (telles que les vannes à boisseau sphérique, les vannes papillon, les vannes à vanne, etc.) peuvent présenter des défauts d'étanchéité, de résistance à la corrosion ou de coûts de maintenance. Ce qui suit est une comparaison de ses principaux avantages et applications dans diverses industries :

1. Eau potable et eau potable
Avantages : Le matériau UPVC est non toxique et répond aux normes d'hygiène. La conception du diaphragme empêche tout contact entre le fluide et les pièces métalliques pour éviter toute contamination secondaire.

Comparaison : les vannes métalliques sont sujettes à la rouille, les vannes à revêtement fluoré sont chères et les vannes à membrane UPVC sont à la fois économiques et sûres.

2. Métallurgie
Avantages : résistant aux acides, aux alcalis et aux produits chimiques corrosifs (tels que les liquides de galvanoplastie et les eaux usées de décapage), la résistance à la corrosion du corps de vanne UPVC est bien meilleure que celle des vannes ordinaires en acier au carbone.
Comparaison : le siège du robinet à tournant sphérique est facilement usé par les particules et le robinet à membrane a une structure à angle mort qui peut tolérer les fluides contenant des impuretés.

3. Semi-conducteur photovoltaïque et électronique
Avantages : Contrôle des fluides de très haute pureté, aucun risque de précipitation d'ions métalliques et entraînement pneumatique pour éviter la pollution par les huiles lubrifiantes.
Comparaison : les vannes papillon ont de mauvaises performances d'étanchéité et les vannes à membrane UPVC sont plus adaptées aux systèmes de distribution d'eau ultra pure et de produits chimiques.

4. L'énergie nucléaire
Avantages : exigences strictes en matière d'anti-fuite, la structure d'étanchéité à double couche de la vanne à membrane peut faire face aux milieux radioactifs et l'UPVC résiste au vieillissement dû aux radiations.
Comparaison : la garniture des vannes à vanne est sujette aux fuites et les vannes à membrane sont plus sûres à entretenir.

5. Médecine
Avantages : Conforme aux normes GMP, la paroi interne du corps de la valve est lisse et sans résidus, et convient aux fluides stériles (tels que les médicaments liquides, l'eau pour injection).
Comparaison : les vannes traditionnelles présentent de nombreux angles morts pour le nettoyage, et les vannes à membrane peuvent être nettoyées en ligne par CIP/SIP.

6. Traitement des eaux industrielles et eaux usées
Avantages : résistant aux oxydants puissants tels que le chlore et l'ozone, le raccord à bride assure l'étanchéité dans des conditions de haute pression, adapté au traitement des eaux usées et aux systèmes RO.
Comparaison : les vannes papillon sont couramment utilisées à basse pression et à haut débit, mais les vannes à membrane ont une durée de vie plus longue dans les milieux corrosifs.

Résumé des principaux avantages
Zéro fuite : la conception du diaphragme isole complètement le fluide et la tige de la vanne pour éliminer le risque de fuite.
Le roi de la résistance à la corrosion : le corps de vanne UPVC est plus fiable que les vannes métalliques dans les environnements acides, alcalins et salins.
Faible maintenance : Aucune structure mécanique complexe, seul le diaphragme doit être remplacé régulièrement pour réduire les coûts des temps d'arrêt.
Propre et sûr : pas de pollution, pas de coins morts, répondant aux exigences élevées de pureté et d'assainissement.
