sur mesure Vanne à bille Labcock SCH8O/DIN UPVC/CPVC Pour l'industrie alimentaire / automobile / électronique

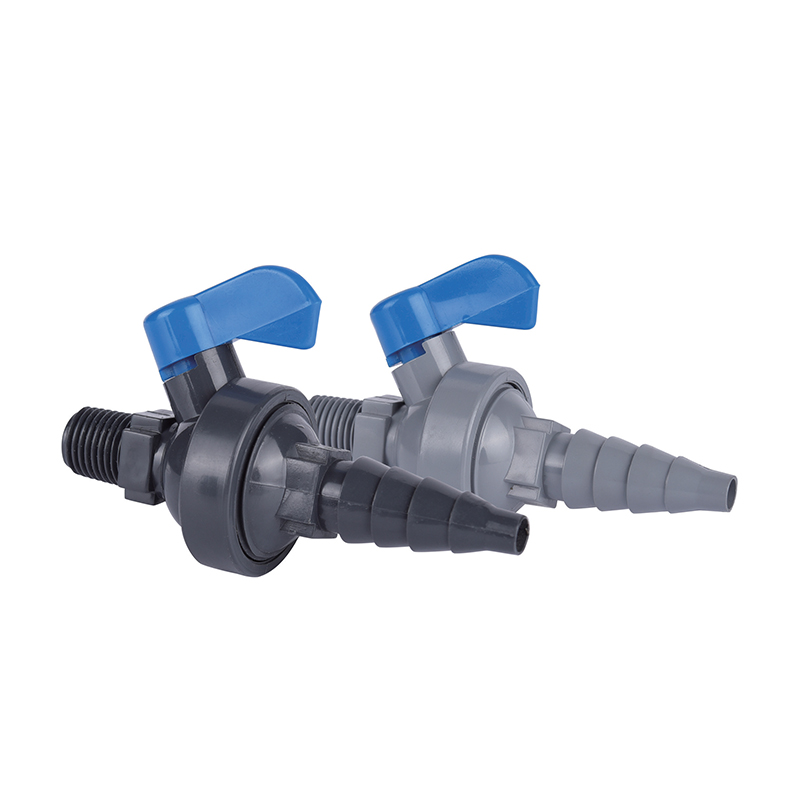

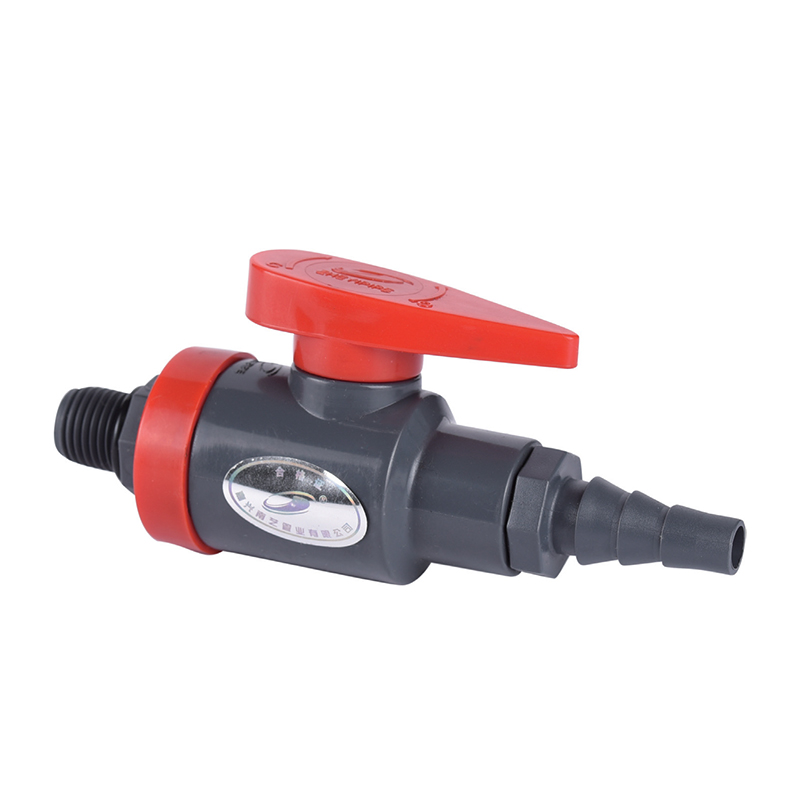

Vanne à bille Labcock SCH8O/DIN UPVC/CPVC

Vanne à bille Labcock SCH8O/DIN UPVC/CPVC

La vanne à bille Labcock est une vanne haute performance largement utilisée dans des industries telles que le pétrole, les produits chimiques, l'énergie et le traitement de l'eau. Son composant principal est une boule rotative qui contrôle le débit du fluide en ajustant son angle.

La surface d'étanchéité de la valve subit un traitement spécial pour maintenir les performances d'étanchéité même après une utilisation prolongée, réduisant ainsi le risque de fuite. Il convient à divers fluides, notamment l'eau, le pétrole et les gaz.

Contactez-nous
  • Vanne à bille Labcock SCH8O/DIN UPVC/CPVC
  • Vanne à bille Labcock SCH8O/DIN UPVC/CPVC
Précédent：Aucun produit précédent
Suivant：Vanne à membrane pneumatique à bride UPVC SCH8O/DIN
paramètre application Normes techniques
SCH80 / DIN · LABCOCK · ISOLATION COMPACTE
Vanne à bille Labcock UPVC / CPVC
Montage sur panneau · Corps compact · Orifice complet · Siège en PTFE
Le robinet à tournant sphérique Labcock SCH80/DIN UPVC/CPVC est une vanne d'isolement compacte quart de tour pour les conduites de fluide de petit calibre dans les circuits de laboratoire, d'instrumentation et d'échantillonnage. Le corps est moulé en UPVC ou CPVC selon les normes dimensionnelles ASTM SCH80 et DIN, et la bille à passage intégral assure un écoulement sans obstruction au niveau de l'alésage nominal. Un ensemble de sièges en PTFE offre une protection contre les acides, les alcalis, les sels et l'eau de haute pureté. Le corps compact accepte le montage sur panneau, permettant à la vanne d'être fixée à travers un tableau de bord ou un mur de boîtier d'équipement avec la poignée et la sortie accessibles depuis l'avant. Les configurations d'extrémités filetées et cannelées couvrent les raccords de tubes et de petits tuyaux. La vanne est fournie pour la construction d'équipements OEM, l'aménagement de laboratoires, l'assemblage de patins d'échantillonnage et la construction d'usines pilotes.
DN8–DN25 Alésage nominal
PN10 Classe de pression
0–93 °C Service CPVC
Montage sur panneau Méthode de fixation
Installation compacte
La longueur réduite du corps et le balayage de la poignée permettent un regroupement dense des vannes sur les collecteurs, les panneaux d'échantillonnage et les façades d'équipement là où les vannes à bille standard ne conviennent pas.
Fixation du panneau
Le corps accepte une fixation sur panneau afin que la vanne puisse être sécurisée à travers une paroi du tableau de bord, avec la poignée et la sortie présentées du côté de l'opérateur.
Alésage complet du port
L'alésage de la bille correspond à la taille nominale de la conduite, de sorte que les conduites d'échantillonnage et de dosage de petit diamètre ne subissent pas la perte de pression typique des vannes de laboratoire à port réduit.
Choix du matériau
L'UPVC couvre les travaux chimiques généraux jusqu'à 60°C. Le CPVC étend la même vanne compacte à un service à 93°C pour les fluides chauds, corrosifs et de haute pureté.
Construction des vannes
Matériau du corps UPVC · CPVC
Matériau de la balle Laiton chromé · CPVC massif
Matériau du siège PTFE
Terminer les connexions Fileté · Raccord cannelé · Douille
Poignée Levier, course 90°
Référence de conception ASTM D2467 · DIN 8061/8062
Enveloppe de fonctionnement
Plafond PVC 60°C
Plafond en CPVC 93°C
Pression nominale PN10 à température ambiante
Plage de pH du milieu UPVC 2 à 12 · CPVC 1 à 14
Service de vide 0,5 bar absolu à 20°C
Caractéristique de débit Port complet, faible perte de pression
Contextes d'application
01
Laboratoire et analytique
Conduites de réactifs, robinets d'échantillonnage, points de vidange et circuits de fluides montés sur paillasse lorsqu'une isolation compacte est requise.
02
Instrumentation et échantillonnage
Conduites d'alimentation d'analyseur, patins d'échantillonnage et boucles d'instruments montées sur panneau nécessitant une isolation positive au niveau d'un petit alésage.
03
Chimique et Pharmaceutique
Lignes de dosage, circuits d'usines pilotes et branches d'approvisionnement CIP traitant des acides, des alcalis et de l'eau purifiée.
04
Electronique et eau ultra pure
Branches d'eau ultra pure, points d'alimentation en banc humide et lignes d'échantillonnage d'eau de qualité électronique.
05
Photovoltaïque et Lithium
Points d'échantillonnage d'agent de gravure et d'électrolyte, alimentation en réactifs de petit calibre et isolation de la ligne pilote.
06
Traitement de l'eau et automobile
Robinets d'échantillonnage des eaux usées, branchements d'eau de refroidissement, circuits de lavage de pièces et instrumentation des lignes de peinture.
Installation et manipulation
  • Confirmez le type de connexion d’extrémité et l’alésage nominal par rapport au programme de tubes ou de tuyaux avant l’assemblage.
  • Appliquez du ruban PTFE uniquement sur les filetages mâles, en laissant les deux premiers filetages dégagés pour éviter que le ruban ne pénètre dans le chemin d'écoulement.
  • Serrez les joints filetés à la main, puis n'avancez pas de plus d'un à deux tours avec une clé à sangle.
  • Pour le montage sur panneau, vérifiez l'épaisseur du panneau et les dimensions de découpe par rapport aux dimensions de fixation du corps.
  • Actionnez la poignée sur toute sa course de 90° avant de mettre sous pression pour confirmer que la bille tourne librement.
  • Étiquetez les positions ouverte et fermée de la vanne sur les installations de panneaux où le cran d'arrêt de la poignée n'est pas visible.
Limites et précautions
  • Le plafond de service UPVC est de 60°C ; Le plafond en CPVC est de 93°C. Ne dépassez pas la limite de matériau corporel.
  • Pression nominale is PN10 at ambient temperature and derates with temperature per the published curve.
  • Non destiné au service de vapeur, aux cycles thermiques rapides ou aux fluides gazeux supérieurs à 2 bars.
  • Ne pas utiliser de corps en CPVC avec des acides oxydants concentrés tels que l'acide nitrique supérieur à 15 %.
  • Évitez d'utiliser la poignée comme levier pour l'alignement des tuyaux ; le couple appliqué à travers la poignée peut endommager le joint de tige.
  • Protégez le corps d'une exposition prolongée aux UV en cas d'installation à l'extérieur ou sous des lucarnes.
  • N'appliquez pas de lubrifiants à base de pétrole sur les sièges en PTFE ou les joints de tige.
Questions d'ingénierie et d'approvisionnement
Quelles connexions d'extrémité sont disponibles ?
Des extrémités filetées, des extrémités cannelées et des extrémités à douille à solvant sont disponibles en fonction de l'alésage nominal. Les extrémités filetées conviennent aux petits raccords de tuyaux et d'instruments, les extrémités cannelées aux tuyaux flexibles dans les circuits de laboratoire et les extrémités à douille conviennent aux tuyaux de petit diamètre soudés au solvant. Précisez le type de connexion et la norme sur la demande.
Comment les dimensions du montage sur panneau sont-elles spécifiées ?
Indiquer l'épaisseur du panneau ainsi que le diamètre de découpe ou le filetage de fixation souhaité. Les dimensions de fixation du corps de vanne et l'épaisseur maximale du panneau qu'il accueille sont confirmées sur l'accusé de réception de commande, afin que le panneau puisse être percé avant l'arrivée de la vanne sur site.
La vanne est-elle adaptée aux tâches d'échantillonnage ?
Oui. L'alésage intégral et le corps compact rendent la vanne adaptée aux robinets d'échantillon et aux conduites d'alimentation des analyseurs. Pour un échantillonnage de haute pureté, spécifiez un corps en CPVC avec des sièges en PTFE et confirmez que le type de connexion d'extrémité n'introduit pas de volume mort au point de prélèvement.
Quels certificats accompagnent l'envoi ?
Des certificats de conformité référençant ASTM D2467 et DIN 8061/8062 sont délivrés en standard. Des rapports sur les matériaux par lots et des enregistrements de tests de pression sont disponibles sur demande pour les packages de documentation du projet. Des certificats pour les qualités compatibles FDA sont disponibles lorsque le corps UPVC est spécifié pour l'eau potable ou le contact alimentaire.
Quelle est la politique de rechange recommandée pour les installations de panneaux ?
Pour les constructions en panneaux, conservez une vanne de rechange pour dix unités installées de chaque combinaison d'alésage et de matériau, ainsi qu'un petit stock de jeux de sièges en PTFE. Étant donné que la vanne est compacte et peu coûteuse par rapport à l'assemblage du panneau, les pièces de rechange au niveau de l'unité sont généralement plus pratiques que le remplacement du siège sur site pour des alésages de petite taille.
Fourni pour la construction d'équipements OEM, l'aménagement de laboratoires, l'assemblage de patins d'échantillonnage et la construction d'usines pilotes dans les secteurs de la chimie, de la métallurgie, du photovoltaïque, du nucléaire, du lithium, des semi-conducteurs électroniques, de l'alimentation, de la pharmacie, de l'automobile et du traitement des eaux industrielles. La couverture médiatique comprend les liquides acides et alcalins, l'eau ultrapure, l'eau potable, l'eau de qualité électronique et les eaux usées industrielles.
ASTM D2467 DIN 8061/8062 PN10 Port complet Montage sur panneau PTFE assis
Produits recommandés
Entreprise
Zheyi Pipeline (Wuhan) Co., Ltd.
Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Oui Chine Vanne à bille Labcock SCH8O/DIN UPVC/CPVC Pour l'industrie alimentaire / automobile / électronique fournisseur et sur mesure Vanne à bille Labcock SCH8O/DIN UPVC/CPVC Pour l'industrie alimentaire / automobile / électronique usine. Fondée en 2007, notre entreprise se concentre sur la recherche et le développement, la fabrication, la vente et le service après-vente de tubes industriels en CPVC et UPVC. L entreprise a obtenu de nombreuses certifications, notamment la licence de production d équipements spéciaux, la licence d hygiène des produits liés à l eau de la province du Zhejiang, la certification du système de gestion de la qualité IS09001, la certification du système de gestion environnementale IS014001 et la certification du système de gestion de la santé et de la sécurité au travail IS045001. L entreprise possède plus de 50 droits de propriété intellectuelle indépendants et des droits d importation et d exportation en propre. Afin de proposer des produits diversifiés et de meilleurs services, l entreprise a introduit des technologies de pointe, des équipements d outillage, des matières premières et des systèmes de gestion uniques en provenance d Allemagne et des États-Unis. Au fil des ans, nos produits ont été largement utilisés dans le transport par pipeline de liquides acides et alcalins, d eau ultrapure, d eau potable, d eau pure de qualité électronique et d eaux usées industrielles dans les secteurs de la chimie, de la métallurgie, du photovoltaïque, de l énergie nucléaire, des batteries au lithium, des semi-conducteurs électroniques, de l agroalimentaire, de la médecine, de l automobile, du traitement des eaux industrielles, etc. À l heure actuelle, le groupe ZHEYI a établi plus de 30 sociétés de vente à travers le pays, et toutes sortes de produits sont exportés vers l Europe, l Amérique, l Asie du Sud-Est et d autres pays et régions, et sont profondément appréciés par les clients nationaux et étrangers.

Certificat d honneur
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 EN
  • Entreprise nationale de haute technologie
  • Certificat
  • Certificat
Nouvelles
Laisser un message
  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Contrôle de qualité strict

    Le groupe ZHEYI adhère au principe de « la qualité d abord », adopte des équipements de pointe au niveau international et des matières premières de haute qualité, contrôle strictement chaque maillon de la production et s engage à fournir des produits de pipeline avec d excellentes performances et une apparence exquise.

    L entreprise utilise des équipements de production de pointe et des matériaux de haute qualité, notamment ceux des fabricants japonais Sekisui et américain Lubrizol. ZHEYI allie parfaitement technologie de production de pointe et gestion professionnelle. Chaque produit est soumis à un contrôle qualité rigoureux, de la production à la livraison, en passant par l inspection, garantissant ainsi une parfaite harmonie entre esthétique et fonctionnalité.

  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Tests de performance de précision
    Chez ZHEYI, chaque produit est fabriqué avec le plus grand soin, non seulement en privilégiant une esthétique raffinée, mais aussi en garantissant une qualité intrinsèque irréprochable. Des tests de performance rigoureux garantissent la stabilité et la durabilité du produit, même dans des conditions difficiles.:

    ● Essai de densité : mesure la densité du matériau pour garantir l uniformité et la stabilité des structures.
    ● Essai de température de ramollissement Vicat : évalue le degré de ramollissement des matériaux dans des conditions de température élevée pour garantir la capacité du produit à résister à la déformation dans divers environnements.
    ● Test au four : simule la résistance à la chaleur à long terme et vérifie la capacité du produit à résister à des températures élevées pendant une longue période.
    ● Essai hydrostatique : Évaluer la résistance des tuyaux dans des conditions de haute pression pour garantir la sécurité et la fiabilité du produit.
    ● Test d impact au marteau-pilon : testez la résistance aux chocs du produit pendant le transport, l installation et l utilisation quotidienne.

Vanne à bille Labcock SCH8O/DIN UPVC/CPVC Connaissance de l industrie

Guide de sélection et de candidature des Robinet à boisseau sphérique Labbock dans le système de tuyauterie industrielle

Dans les systèmes de tuyauterie industrielle, le robinet à tournant sphérique Labbock est largement utilisé dans de nombreuses industries clés en raison de son étanchéité fiable, de sa résistance à la corrosion et de sa longue durée de vie. Différentes conditions de travail ont des exigences différentes concernant le matériau, le niveau de pression et les performances d'étanchéité des robinets à tournant sphérique. Voici les points de sélection et l’analyse des scénarios d’application du robinet à tournant sphérique Labbock dans plusieurs secteurs :

1. Eau potable et eau potable
Exigences de sélection : utilisez de l'acier inoxydable de qualité alimentaire (tel que SS316) ou des joints EPDM pour garantir l'absence de précipitation de métaux lourds et répondre aux normes d'hygiène (telles que FDA, WRAS).
Scénarios d'application : réseau d'approvisionnement en eau municipal, usine de traitement de l'eau, système de distribution d'eau potable, ne nécessitant aucune fuite pour prévenir la pollution.

2. Industrie métallurgique
Exigences de sélection : résistance aux températures élevées, résistance à l'usure, le matériau du corps de la vanne est généralement en acier au carbone ou en acier allié, et les joints sont des joints durs en métal ou en PTFE pour s'adapter aux milieux à forte poussière et à forte corrosion (tels que la boue, les gaz de combustion à haute température).
Scénarios d'application : système de refroidissement de haut fourneau, ligne de production de laminage d'acier, contrôle des fluides corrosifs de fonderie.

3. Industrie photovoltaïque
Exigences de sélection : haute pureté, faible pollution par les particules, le corps de la vanne est en acier inoxydable ultra-propre (SS316L) et le matériau d'étanchéité est du PTFE ou du caoutchouc perfluoroéther (FFKM) pour éviter la contamination du matériau silicone.
Scénarios d'application : production de polysilicium, transport de liquides chimiques dans le processus de fabrication de cellules solaires et contrôle des gaz de haute pureté.

4. Industrie électronucléaire
Exigences de sélection : résistance aux radiations, résistance aux hautes pressions et aux températures élevées, doit être conforme à la certification de qualité nucléaire ASME III, le matériau est généralement un joint en graphite en acier inoxydable pour garantir la fiabilité dans des conditions de travail extrêmes.
Scénarios d'application : système de refroidissement d'îlot nucléaire, traitement des déchets liquides radioactifs, isolation des canalisations de vapeur principales.

5. Semi-conducteur électronique
Exigences de sélection : propreté ultra élevée, résistance à la corrosion chimique, le corps de la vanne est en acier inoxydable 316L électropoli et le joint peut être un revêtement en PTFE ou PFA pour éviter la contamination par des particules et des ions métalliques.
Scénarios d'application : fabrication de plaquettes, distribution de liquide de gravure, système d'eau ultrapure (UPW).

6. Médecine
Exigences de sélection : conception stérile, nettoyage facile (CIP/SIP), le matériau doit répondre aux normes GMP, généralement des joints EPDM/FKM en acier inoxydable 316L.
Scénarios d'application : contrôle des fluides biopharmaceutiques, système d'eau pour injection (WFI), distribution de milieu de culture stérile.

7. Traitement des eaux industrielles
Exigences de sélection : résistance à la corrosion, anti-calcaire, adapté aux fluides acides et alcalins, vanne doublée PVC en option ou acier inoxydable duplex, joints EPDM ou Viton.
Scénarios d'application : circulation d'eau de refroidissement, système d'osmose inverse (RO), dispositif de dosage de produits chimiques.

8. Eaux usées industrielles
Exigences de sélection : résistance à la corrosion, résistance à l'usure, le matériau du corps de la vanne peut être en fonte avec revêtement époxy ou en acier duplex, des joints en PTFE ou NBR sont utilisés, adaptés aux eaux usées contenant des particules et une teneur élevée en sel.
Scénarios d'application : stations d'épuration, traitement des eaux usées par galvanoplastie, systèmes d'évacuation des eaux usées chimiques.

Résumé des facteurs clés de sélection
Caractéristiques du fluide : corrosivité, teneur en particules, température/pression.
Correspondance des matériaux : acier inoxydable, alliage, sélection de doublure en plastique.
Technologie d'étanchéité : joint souple (EPDM, PTFE) ou joint dur métallique.

Certification industrielle : telle que ASME, FDA, GMP, normes de qualité nucléaire, etc.
