sur mesure Vanne à membrane pneumatique à double entraînement SCH8O/DIN UPVC Pour l'industrie alimentaire / automobile / électronique

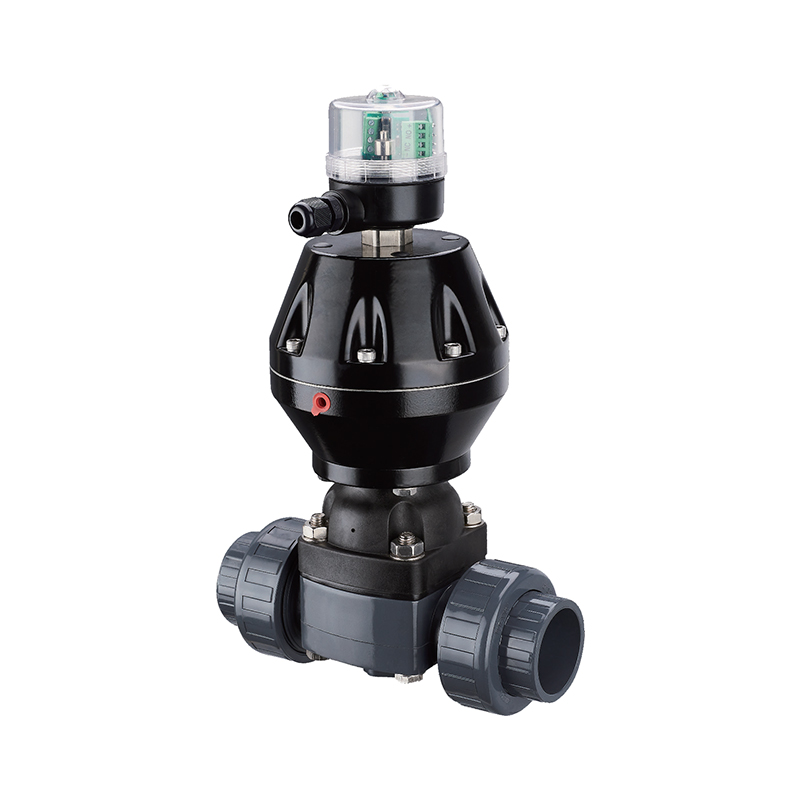

Vanne à membrane pneumatique à double entraînement SCH8O/DIN UPVC

Vanne à membrane pneumatique à double entraînement SCH8O/DIN UPVC

La vanne pneumatique à membrane à double entraînement UPVC est fabriquée à partir d'un matériau UPVC, offrant une résistance à la corrosion et des caractéristiques de légèreté. Avec une conception à double entraînement actionnée pneumatiquement, la vanne est très flexible et fiable. Il fonctionne sur la base de la force pneumatique et du mouvement de levage du diaphragme. En contrôlant la source d'air pour modifier la pression dans la chambre à air, le diaphragme monte et descend, permettant l'ouverture et la fermeture de la vanne. Il est couramment utilisé dans les applications nécessitant une résistance à la corrosion et un contrôle des fluides, comme dans les industries chimiques, pharmaceutiques et agroalimentaires. La vanne présente une structure simple, de faibles coûts de maintenance et des intervalles de maintenance prolongés. Son contrôle précis du débit le rend adapté à divers fluides.

Contactez-nous
  • Vanne à membrane pneumatique à double entraînement SCH8O/DIN UPVC
Précédent：Vanne à membrane pneumatique à bride UPVC SCH8O/DIN
Suivant：Vanne papillon électrique SCH8O/DIN UPVC/CPVC
paramètre application Normes techniques

  • La caractéristique de la vanne pneumatique à membrane PVC à double voie est que le diaphragme sépare la cavité intérieure du corps de vanne inférieur de la cavité intérieure du couvercle de vanne supérieur, de sorte que la tige de vanne, le disque de vanne et les autres parties situées au-dessus du diaphragme ne sont pas corrodés par le fluide, et la structure du joint d'étanchéité est omise et aucune fuite de fluide ne se produit. La cloison de la cavité intérieure est un diaphragme en caoutchouc ou en plastique avec un joint souple, qui présente de bonnes performances d'étanchéité.

    NON

    Nom

    Matériel

    1

    Corps

    PVC

    2

    Diaphragme

    EPDM

    2a

    Copier

    EPDM

    3

    Disque

    NILO

    4

    Couverture

    PVC

    5

    Tige

    2Cr13

    6

    Tige nut

    HPb59-1

    7

    Cylindre

    Alliage d'aluminium

    8

    Casquette

    Plastique

    TAILLE/NOM.

    dn20

    dn25

    dn32

    dn40

    DN50

    dn63

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    DN50)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    DIN

    ANSI

    JIS

    PN(MPa)

    0.6

    0.6

    0.6

    0.6

    0.6

    0.6

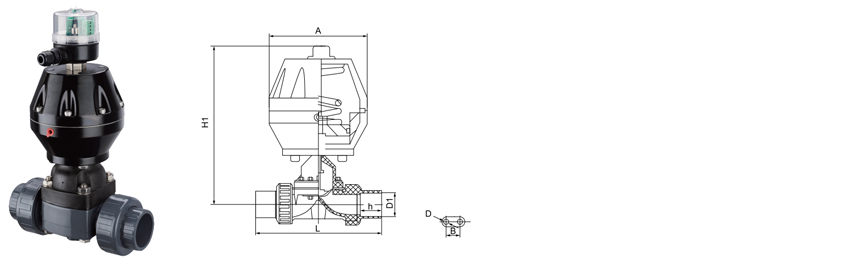

    Taille

    (mm)

    norme

    L

    145

    160

    175

    200

    225

    272

    D1

    20

    25

    32

    40

    50

    63

    A

    110

    110

    110

    110

    140

    170

    Référence

    H1

    195

    200

    210

    228

    240

    290

    W(kg)

    2

    2.3

    2.5

    3

    5

    8

    D

    8

    8

    8

    8

    10

    10

    B

    25

    25

    25

    36

    36

    45

SCH80 / DIN · DIAPHRAGME · DOUBLE ENTRAÎNEMENT
Vanne pneumatique à membrane à double entraînement PVC
Type de déversoir · Sans emballage · Actionnement en tandem · PN10
La vanne pneumatique à membrane UPVC à double entraînement SCH8O/DIN est une vanne d'arrêt à commande pneumatique destinée aux systèmes de tuyauterie industrielle manipulant des liquides corrosifs, de l'eau ultrapure et des eaux usées. Un diaphragme flexible serré entre le corps et le chapeau forme la seule barrière mobile, de sorte que le fluide n'entre pas en contact avec la tige, l'actionneur ou l'atmosphère. La configuration à double entraînement utilise deux unités d'actionnement pneumatique sur une tige commune, permettant d'entraîner deux corps de vanne à partir d'un seul signal de commande avec course synchronisée. Le corps UPVC offre une résistance chimique aux acides, aux alcalis et au sel. La géométrie du déversoir offre un chemin direct lorsqu'il est ouvert et se ferme positivement contre les solides en suspension.
DN15–DN100 Taille nominale
PN10 Classe de pression
0–60°C Service UPVC
4 à 6 barres Alimentation en air
Construction sans emballage
Le diaphragme isole la tige et l'actionneur du fluide. Il n'y a pas de joint de tige dynamique, de sorte que les émissions fugitives à travers la garniture sont supprimées par la conception plutôt que contrôlées par la maintenance.
Double entraînement sur une tige
Deux unités d'actionnement pneumatique partagent une tige commune, entraînant des corps de vanne appariés à partir d'un seul signal de commande. La course est synchronisée mécaniquement, de sorte que les points d'isolement appariés s'ouvrent et se ferment sans logique séparée.
Tolérance aux solides à la fermeture
La géométrie du déversoir se ferme contre les particules en suspension au lieu de les piéger entre la bille et le siège. Cela rend la conception réalisable pour les tâches adjacentes à la boue, où les sièges à dégagement réduit risqueraient de se coincer ou de se coincer.
Diaphragmee remplaçable sur site
Le diaphragme est un composant d'usure réparable, remplaçable sans retirer le corps du pipeline. La portée de l'arrêt se limite à isoler la ligne et à retirer le capot.
Construction des vannes
Matériau du corps UPVC
Type de corps Type déversoir, droit
Options de diaphragme EPDM · EPDM avec face PTFE · FKM
Connexion Douille · À bride DIN PN10 · Fileté
Référence de conception DIN EN 16139 · OIN 21787 · ASTM D1784
Actionnement et contrôle
Configuration du variateur Unités tandem à double entraînement
Alimentation en air 4 à 6 barres, filtered and dry
Fonction Normalement fermé · Normalement ouvert · Double effet
Interface de contrôle Électrovanne, 3/2 ou 5/2 voies
Commentaires Fins de course de position en option
Accessoires Régulateur de filtre à air · Commande manuelle
Matrice de sélection du diaphragme
Diaphragm Adéquation des médias Plafond de température Durée de vie
EPDM Acides, alcalis, sels, eau potable, eaux usées 60°C Élevé
EPDM à face PTFE Acides forts, solvants, milieux de haute pureté 60°C Modéré
FKM Agents oxydants, hydrocarbures, milieux chlorés 60°C Modéré
La sélection du diaphragme doit être confirmée par rapport au fluide de traitement, à la concentration et à la température de fonctionnement avant l'émission de la commande. Le plafond du matériau de la carrosserie régit la valeur nominale de l'assemblage.
Couverture industrielle et médias de traitement
Chimie et métallurgie Transfert d'acide et d'alcali, lignes de dosage, circuits de décapage, alimentation en réactifs
Photovoltaïque & Lithium Circulation du bain de gravure, transfert d'électrolyte, manipulation de saumure et de réactifs
Auxiliaire Nucléaire et Énergétique Boucles de refroidissement auxiliaires, eau déminéralisée, lignes d'injection chimique
Semi-conducteur électronique Distribution d'eau ultra pure, eau de qualité électronique, alimentation en banc humide
Alimentaire et pharmaceutique Eau potable, eau purifiée, boucles d'alimentation et de retour CIP
Eau automobile et industrielle Lavage de pièces, circulation de peinture, neutralisation des eaux usées industrielles
Exigences de mise en service
  • Confirmez le type de connexion du corps, la taille nominale et le matériau de la membrane par rapport à l'isométrie de la tuyauterie avant la livraison.
  • Vérifier la pression d'alimentation en air à l'entrée de l'actionneur dans des conditions de débit ; la plage indiquée est de 4 à 6 bars au niveau de la vanne.
  • Installez la tige de vanne verticalement lorsque cela est possible et confirmez l'orientation du déversoir par rapport au sens d'écoulement.
  • Faites effectuer une course pneumatique complète aux corps appariés et confirmez le mouvement synchronisé de la tige partagée.
  • Réglez la fonction de l'électrovanne et confirmez que la position de défaillance correspond aux exigences de sécurité de l'usine.
  • Enregistrez la date d’installation du diaphragme sur l’étiquette de maintenance pour le suivi du cycle de vie.
Limites d'application
  • Le plafond de service de la carrosserie UPVC est de 60°C. Ne dépassez pas cette valeur même lorsque la valeur nominale du diaphragme semble plus élevée.
  • La pression nominale est PN10 à température ambiante ; déclasser selon la courbe pression-température publiée.
  • Non destiné au service à la vapeur ou aux cycles thermiques rapides.
  • Ne pas utiliser avec des acides oxydants concentrés tels que l'acide nitrique à plus de 15 % dans un corps UPVC.
  • Alimentation en air must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
  • Ne faites pas fonctionner l'actionneur au-delà de la course nominale ; une course excessive comprime le diaphragme contre le déversoir et raccourcit la durée de vie.
  • L’installation extérieure nécessite une stabilisation UV de la carrosserie ou un revêtement de protection externe.
Questions d'approvisionnement et d'ingénierie
Que signifie en pratique la configuration à double entraînement ?
Deux unités d'actionnement pneumatiques sont montées sur une tige commune et fonctionnent ensemble, entraînant deux corps de vanne à membrane à partir d'un seul signal de commande. Ceci est utilisé lorsque des points d'isolement appariés doivent s'ouvrir ou se fermer de manière synchronisée, comme dans les branches d'alimentation et de retour d'une boucle, ou lorsqu'une fermeture redondante est requise sur une seule ligne de traitement.
Quelles informations sont nécessaires pour établir un devis ?
Indiquez la taille nominale, le type de connexion du corps, le matériau de la membrane, la pression d'alimentation en air, la position de défaillance requise (normalement fermée, normalement ouverte ou double effet), le fluide de traitement et la concentration, la température de fonctionnement et si l'agencement à double entraînement entraîne deux conduites distinctes ou deux points sur la même conduite. La quantité et le calendrier de livraison sont requis pour l’évaluation commerciale.
À quelle fréquence le diaphragme doit-il être remplacé ?
Les intervalles de remplacement dépendent de la fréquence des cycles, de l'agressivité du fluide et de la température de fonctionnement. En service de dosage chimique continu, un intervalle de remplacement planifié est généralement défini à partir des données de durée de vie du composé de membrane spécifique. Le diaphragme doit être inspecté à chaque fenêtre de maintenance programmée, quel que soit le nombre de cycles, et remplacé s'il y a une déformation, un gonflement ou une perte d'étanchéité visible au niveau du déversoir.
Les certificats de matériaux et de tests sont-ils fournis ?
Des certificats de conformité faisant référence aux normes DIN EN 16139, ISO 21787 et ASTM D1784 sont délivrés en standard. Des rapports sur les matériaux au niveau des lots, des enregistrements de tests de coque et de joint et des fiches de test de fonction d'actionneur sont disponibles sur demande pour les packages de documentation du projet.
La vanne peut-elle être fournie pour des fluides chargés en boues ou contenant des solides ?
La conception du diaphragme de type déversoir tolère mieux les matières en suspension que les conceptions à bille ou à papillon, car la fermeture ne dépend pas d'un siège à jeu réduit. Cependant, les solides abrasifs accélèrent l’usure de la membrane. Pour les fluides à teneur élevée en abrasif, spécifiez un composé de membrane renforcé et réduisez l'intervalle de remplacement prévu. Consultez l'usine avec la distribution granulométrique et la concentration en solides pour une recommandation spécifique.
Fourni pour l'intégration OEM, l'approvisionnement de projets EPC et les programmes d'automatisation d'usines dans les secteurs de la chimie, de la métallurgie, du photovoltaïque, du nucléaire, du lithium, des semi-conducteurs électroniques, de l'alimentation, de la pharmacie, de l'automobile et du traitement des eaux industrielles. La couverture médiatique comprend les liquides acides et alcalins, l'eau ultrapure, l'eau potable, l'eau de qualité électronique et les eaux usées industrielles.
DIN EN 16139 ISO 21787 ASTM D1784 PN10 Type de déversoir Double conduite
Produits recommandés
Entreprise
Zheyi Pipeline (Wuhan) Co., Ltd.
Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Oui Chine Vanne à membrane pneumatique à double entraînement SCH8O/DIN UPVC Pour l'industrie alimentaire / automobile / électronique fournisseur et sur mesure Vanne à membrane pneumatique à double entraînement SCH8O/DIN UPVC Pour l'industrie alimentaire / automobile / électronique usine. Fondée en 2007, notre entreprise se concentre sur la recherche et le développement, la fabrication, la vente et le service après-vente de tubes industriels en CPVC et UPVC. L entreprise a obtenu de nombreuses certifications, notamment la licence de production d équipements spéciaux, la licence d hygiène des produits liés à l eau de la province du Zhejiang, la certification du système de gestion de la qualité IS09001, la certification du système de gestion environnementale IS014001 et la certification du système de gestion de la santé et de la sécurité au travail IS045001. L entreprise possède plus de 50 droits de propriété intellectuelle indépendants et des droits d importation et d exportation en propre. Afin de proposer des produits diversifiés et de meilleurs services, l entreprise a introduit des technologies de pointe, des équipements d outillage, des matières premières et des systèmes de gestion uniques en provenance d Allemagne et des États-Unis. Au fil des ans, nos produits ont été largement utilisés dans le transport par pipeline de liquides acides et alcalins, d eau ultrapure, d eau potable, d eau pure de qualité électronique et d eaux usées industrielles dans les secteurs de la chimie, de la métallurgie, du photovoltaïque, de l énergie nucléaire, des batteries au lithium, des semi-conducteurs électroniques, de l agroalimentaire, de la médecine, de l automobile, du traitement des eaux industrielles, etc. À l heure actuelle, le groupe ZHEYI a établi plus de 30 sociétés de vente à travers le pays, et toutes sortes de produits sont exportés vers l Europe, l Amérique, l Asie du Sud-Est et d autres pays et régions, et sont profondément appréciés par les clients nationaux et étrangers.

Certificat d honneur
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 EN
  • Entreprise nationale de haute technologie
  • Certificat
  • Certificat
Nouvelles
Laisser un message
  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Contrôle de qualité strict

    Le groupe ZHEYI adhère au principe de « la qualité d abord », adopte des équipements de pointe au niveau international et des matières premières de haute qualité, contrôle strictement chaque maillon de la production et s engage à fournir des produits de pipeline avec d excellentes performances et une apparence exquise.

    L entreprise utilise des équipements de production de pointe et des matériaux de haute qualité, notamment ceux des fabricants japonais Sekisui et américain Lubrizol. ZHEYI allie parfaitement technologie de production de pointe et gestion professionnelle. Chaque produit est soumis à un contrôle qualité rigoureux, de la production à la livraison, en passant par l inspection, garantissant ainsi une parfaite harmonie entre esthétique et fonctionnalité.

  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Tests de performance de précision
    Chez ZHEYI, chaque produit est fabriqué avec le plus grand soin, non seulement en privilégiant une esthétique raffinée, mais aussi en garantissant une qualité intrinsèque irréprochable. Des tests de performance rigoureux garantissent la stabilité et la durabilité du produit, même dans des conditions difficiles.:

    ● Essai de densité : mesure la densité du matériau pour garantir l uniformité et la stabilité des structures.
    ● Essai de température de ramollissement Vicat : évalue le degré de ramollissement des matériaux dans des conditions de température élevée pour garantir la capacité du produit à résister à la déformation dans divers environnements.
    ● Test au four : simule la résistance à la chaleur à long terme et vérifie la capacité du produit à résister à des températures élevées pendant une longue période.
    ● Essai hydrostatique : Évaluer la résistance des tuyaux dans des conditions de haute pression pour garantir la sécurité et la fiabilité du produit.
    ● Test d impact au marteau-pilon : testez la résistance aux chocs du produit pendant le transport, l installation et l utilisation quotidienne.

Vanne à membrane pneumatique à double entraînement SCH8O/DIN UPVC Connaissance de l industrie

Comment choisir vannes pneumatiques à membrane UPVC dans les industries chimiques et de protection de l'environnement ?

Les vannes pneumatiques à membrane UPVC à double entraînement sont largement utilisées dans les secteurs de la chimie, de la protection de l'environnement et de nombreuses industries à forte demande en raison de leur excellente résistance à la corrosion, de leur étanchéité fiable et de leurs caractéristiques légères. Voici les points de sélection et l’analyse de scénarios typiques de différentes industries :

1. Eau potable et eau potable
Points de sélection : le corps de la vanne doit répondre aux normes d'hygiène de qualité alimentaire (telles que la certification FDA, NSF) pour garantir l'absence de précipitation de métaux lourds ; la conception à double entraînement peut empêcher la contamination par reflux moyen.
Scénarios d'application : système de désinfection des usines d'eau, canalisation de distribution d'eau pure, réseau d'approvisionnement en eau communautaire.

2. Industrie métallurgique (Métallurgie)
Points de sélection : l'UPVC doit résister aux eaux usées de fusion acides/alcalines (telles que l'acide sulfurique, l'acide fluorhydrique) ; l'entraînement pneumatique convient au contrôle à distance des processus d'atelier à haute température.
Scénarios d'application : traitement des liquides résiduaires des lignes de décapage, évacuation des eaux usées par galvanoplastie, système de circulation de l'eau de refroidissement de la fonderie.

3. Semi-conducteur photovoltaïque et électronique
Points de sélection : Exigences de pureté ultra-élevées, les vannes ne doivent pas tomber de particules ; La résistance à l'acide fluorhydrique de l'UPVC convient aux processus de nettoyage des plaquettes.
Scénarios d'application : contrôle des liquides résiduaires de gravure à l'acide de silicium photovoltaïque, transport d'eau ultrapure de semi-conducteurs, ligne de gravure de cartes PCB.

4. L'énergie nucléaire
Points de sélection : nécessité de réussir les tests de matériaux résistants aux radiations ; la structure à double entraînement garantit l'absence de fuite de déchets liquides nucléaires et les actionneurs pneumatiques nécessitent une certification antidéflagrante.
Scénarios d'application : traitement des eaux usées faiblement radioactives, canalisations de liquide de refroidissement, systèmes de retraitement du combustible nucléaire.

5. Médecine
Points de sélection : La paroi interne du corps de valve est lisse et n'a pas de coins morts pour éviter la croissance microbienne ; L'UPVC est compatible avec l'éthanol, le chlorure de sodium et d'autres agents.
Scénarios d'application : système d'eau purifiée pharmaceutique, ligne de remplissage aseptique, pipeline CIP (nettoyage en place).

6. Traitement des eaux industrielles et eaux usées
Points de sélection : Pour les eaux usées contenant du chlore, du sel ou des solvants organiques, il est nécessaire de sélectionner un corps de vanne UPVC épaissi ; le contrôle pneumatique peut être lié au PLC pour réaliser un dosage automatique.
Scénarios d'application : eaux usées de désulfuration dans les centrales électriques, réservoirs de neutralisation dans les usines pétrochimiques et rejets d'eaux usées de teinture dans l'industrie de l'impression et de la teinture.

Suggestions générales de sélection
Milieux corrosifs : confirmez la résistance chimique de l'UPVC (comme l'acide chlorhydrique, l'hypochlorite de sodium, etc.) ;
Teneur en particules : il est recommandé d'ajouter une fonction de rinçage de la cavité de la vanne pour les fluides à haute teneur en solides ;
Exigences d'automatisation : donner la priorité à l'utilisation de positionneurs intelligents pour s'adapter à l'intégration du système DCS/SCADA.
