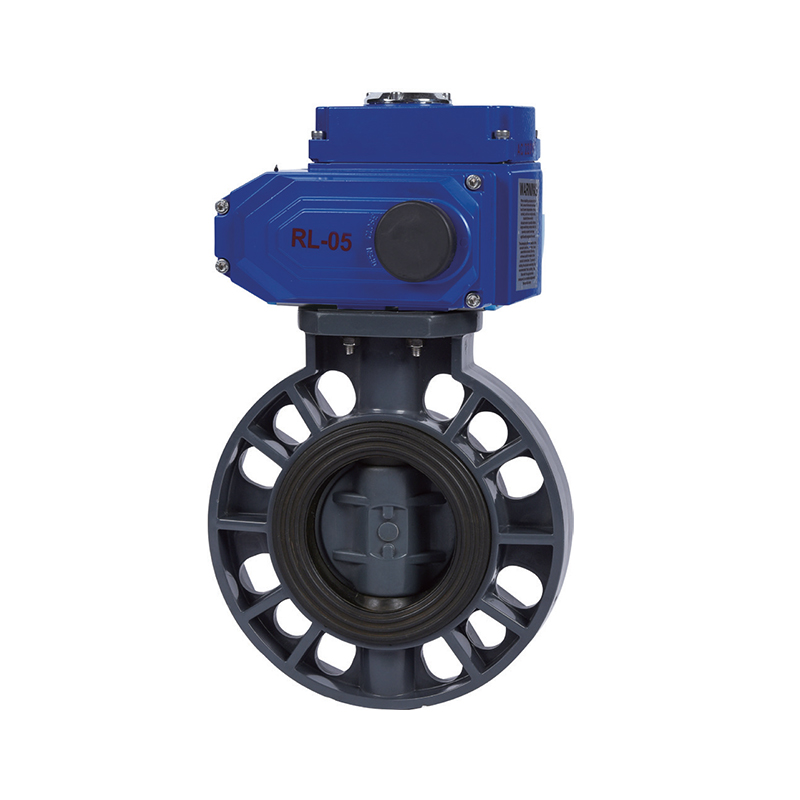

Vanne papillon électrique SCH8O/DIN UPVC/CPVC

La vanne papillon électrique a une structure simple, une petite taille, une conception légère et une faible consommation de matériaux. Il présente un faible couple d'entraînement, ce qui le rend facile et rapide à utiliser. La vanne offre des capacités de régulation de débit et des performances d'étanchéité, permettant d'obtenir une bonne étanchéité dans des conditions de basse pression. En fonction de la méthode de connexion, les vannes papillon électriques peuvent être classées en type à bride ou en type plaquette ; par mode de conduite, ils peuvent être manuels, pneumatiques ou électriques ; par structure, ils peuvent être du type à disque excentrique, du type à plaque verticale, du type à plaque inclinée ou du type à levier ; et par type de scellement, ils peuvent être à joint souple ou à joint dur.

Contactez-nous

Précédent：Vanne à membrane pneumatique à double entraînement SCH8O/DIN UPVC
Suivant：SCH8O/DIN UPVC/CPVC Pneumatic Butterfly Valve

paramètre application Normes techniques

(1) Matériel : UPVC, CPVC
(2) Taille : 2"-12", DN50-DN300, dn63-dn315
(3) Normes : ANSI, DIN
(4) Connexion : bride
(5) Pression de travail : 150PSI, 1,0MPa
(6) Température de fonctionnement : UPVC (-10°C-60°C), CPVC (-10°C-90°C)
(7) Couleur du corps : UPVC (gris foncé), CPVC (gris clair)

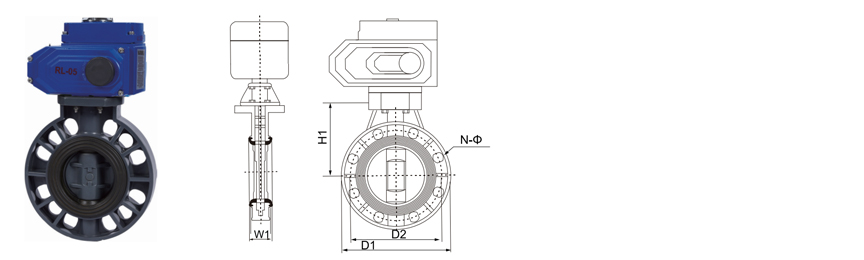

TAILLE/NOM.	dn63	dn75	dn90	dn110	dn140	dn160	dh225	dn280	dn315
	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
D1	160	180	196	228	258	287	344	411	490
D2	125	145	160	180	210	240	295	350	400
N-Φ	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ22	8-Φ22	8-Φ22	12-Φ22
H1	100	110	132	155	167	180	225	260	280
W1	43	46	49	54	64	70	88	98	108
Couple (N·M)	10	10	15	22	40	45	65	-	-

Spécifications de l'actionneur électrique

Robinet à tournant sphérique	Modèle	Couple de sortie maximal	Temps d'action 90°		Arbre de sortie	Moteur	Courant nominal
Robinet à tournant sphérique	Modèle	N·M	Spécial	Norme	mm	W	CA 220V/A	CA 380 V/A	CC 24V/A
dn63-dn75	RL003	30	5-10	15	11*11	CA20 CC2	0.1	0.05	0.2
dn90-dn110	RL005	50	5-15	30	14*14	15	0.15	0.1	2
dn140	RL010	100	15/30/60	30	17*17	31	0.28	0.19	2.5
dn160	RL015	150	15/30/60	40	17*17	50	0.5	0.22	5
dn225	RL020	200	15/05/90	40	22*22	71	0.6	0.25	8.5
dn280	RL050	400	15/05/90	40	22*22	118	1	0.5	8.5
dn315	RL100	1000	15/05/40	40	27*27	118	1	0.5	9

SCH80 / DIN · ACTIONNEMENT ÉLECTRIQUE · ALIMENTATION B2B

Vanne papillon électrique UPVC / CPVC

Plaquette / Cosse · Tout ou rien et modulation · OIN 5211 · PN10–PN16

La vanne papillon électrique SCH80/DIN UPVC/CPVC est une vanne de régulation de débit quart de tour automatisée pour les systèmes de tuyauterie industrielle manipulant des fluides corrosifs et de haute pureté. La vanne combine une plaquette thermoplastique ou un corps à cosse avec un actionneur électrique, permettant un contrôle marche-arrêt ou modulant à distance sans alimentation en air pneumatique. Le disque tourne à 90 degrés à l'intérieur d'un revêtement résilient remplaçable, disponible en EPDM, PTFE ou FKM, pour assurer l'arrêt sur toute la plage de pression nominale. Les matériaux du corps et du disque sont en UPVC pour les applications chimiques générales et en CPVC pour un service jusqu'à 93°C. Le perçage des brides suit les modèles DIN PN10/PN16 ou ANSI classe 150, et l'interface de l'actionneur est conforme à la norme ISO 5211 pour le montage direct de positionneurs, de commutateurs de fin de course et de commande manuelle. La série est fournie pour les programmes d'intégration OEM, d'approvisionnement de projets et de modernisation d'usines.

DN40–DN300 Taille nominale

PN10 / PN16 Classe de pression

0–93 °C Service CPVC

24/110/230V Alimentation des actionneurs

Actionnement électrique sans alimentation en air

Convient aux usines où l'infrastructure d'air comprimé n'est pas disponible ou peu fiable. Le câblage des actionneurs s'intègre aux boucles de contrôle PLC, DCS et SCADA.

Conception de doublure remplaçable

Le revêtement résilient est un composant réparable. Le remplacement du revêtement rétablit les performances d'étanchéité sans remplacer le corps, le disque ou l'actionneur.

Encombrement installé compact

La construction en plaquette réduit la longueur et le poids face à face par rapport aux robinets à tournant sphérique d'alésage équivalent, réduisant ainsi les besoins en matière de support et d'espace.

Traçabilité des matériaux

Les matériaux du corps, du disque et du revêtement sont documentés par lot. Des certificats de conformité et des rapports de matières sont délivrés avec chaque expédition.

Configuration des vannes

Matériau du corps UPVC · CPVC

Matériau du disque UPVC / CPVC massif · Fonte ductile revêtue

Options de doublure EPDM · PTFE · FKM (Viton)

Style de carrosserie Plaquette · Cosse

Perçage des brides DIN PN10/PN16 · ANSI Classe 150

Face à face DIN EN 558 série 20 / API 609

Référence de conception ASTM D2467 · DIN 8061/8062 · OIN 16136

Actionneur et contrôle

Fonction Tout ou rien · Modulant

Tension d'alimentation 24 V CA/CC · 110 V CA · 230 V CA

Entrée de contrôle Contact de commutation · 4–20 mA · 0–10 V

Commentaires Fins de course · Position 4–20 mA

Enceinte Norme IP65 · IP67 en option

Commande manuelle Volant ou levier de débrayage

Interface de montage Montage direct ISO 5211

Matrice de sélection du revêtement

Doublure Adéquation des médias Plafond de température Résistance à l'abrasion

EPDM Eau, acides doux, alcalis, fluides de refroidissement 80°C Modéré

PTFE Acides forts, solvants, milieux de haute pureté 93°C Faible

FKM Hydrocarbures, huiles, agents oxydants 90°C Modéré

Le choix du revêtement doit être confirmé par rapport à la chimie réelle du procédé, à la concentration et à la température de fonctionnement avant l'émission de la commande.

Couverture industrielle et médias de traitement

Chimie et métallurgie Transfert d'acide, dosage de soude caustique, lignes de décapage, contrôle d'alimentation du réacteur

Photovoltaïque & Lithium Circulation du bain de gravure, transfert d'électrolyte, manipulation de la saumure

Auxiliaire Nucléaire et Énergétique Boucles de refroidissement auxiliaires, eau déminéralisée, lignes d'injection chimique

Semi-conducteur électronique Distribution d'eau ultra pure, eau de qualité électronique, alimentation en banc humide

Alimentaire et pharmaceutique Eau potable, eau purifiée, boucles d'alimentation et de retour CIP

Eau automobile et industrielle Circulation de peinture, lavage de pièces, neutralisation des eaux usées industrielles

Exigences de mise en service

Confirmez le schéma de perçage de la bride et les dimensions face à face par rapport à l'isométrie de la tuyauterie avant la livraison.
Vérifiez la tension d'alimentation de l'actionneur et le type de signal de commande par rapport à l'architecture de contrôle de l'usine.
Installez les vannes à plaquettes centrées entre les brides avec le disque en position fermée pour protéger le revêtement pendant le serrage des boulons.
Serrez les boulons de la bride en croix à la valeur indiquée dans la fiche d'installation pour la taille nominale spécifique.
Effectuez électriquement un cycle d'ouverture-fermeture complet et confirmez le retour du fin de course avant la pressurisation du système.
Pour les unités modulantes, effectuez un étalonnage de course de 4 à 20 mA et enregistrez la courbe de retour de position.

Limites d'application

Le plafond de service de la carrosserie UPVC est de 60°C ; Le plafond du corps en CPVC est de 93°C. Le plafond du revêtement peut être plus bas et détermine la note finale.
Non destiné au service à la vapeur ou aux cycles thermiques rapides.
Le revêtement EPDM n’est pas compatible avec les solvants hydrocarbonés, les huiles ou les agents oxydants puissants.
Le revêtement en PTFE n'est pas recommandé pour les supports à haute teneur en solides abrasifs.
Évitez un fonctionnement prolongé dans la plage d'ouverture de 5 à 85 % lors de la manipulation de produits abrasifs ou cristallisants.
Un couple de serrage des boulons de bride supérieur à la valeur spécifiée peut fissurer le corps thermoplastique, en particulier à DN80 et au-dessus.
L’installation extérieure nécessite une stabilisation UV de la carrosserie ou un revêtement de protection externe.

Questions d'approvisionnement et d'ingénierie

Quelles informations sont nécessaires pour établir un devis ?

Indiquez la taille nominale, le matériau du corps, le matériau du revêtement, la norme de perçage des brides, la classe de pression, la température de fonctionnement, le fluide de traitement et la concentration, la fonction de l'actionneur (marche-arrêt ou modulation), la tension d'alimentation et le signal de commande requis. La quantité et le calendrier de livraison sont également nécessaires pour l’évaluation commerciale.

Les certificats de matériaux et de tests sont-ils fournis ?

Oui. Des certificats de conformité référençant ASTM D2467 et DIN 8061/8062 sont délivrés en standard. Des rapports sur les matériaux au niveau des lots, des enregistrements de tests de coque et de joint et des feuilles d'étalonnage des actionneurs sont disponibles sur demande pour les packages de documentation du projet.

Comment l'actionneur est-il dimensionné pour une vanne donnée ?

Le dimensionnement de l'actionneur est basé sur le déclenchement de la vanne et le couple de fonctionnement à la pression différentielle maximale, multipliés par un facteur de sécurité. La température du support, le matériau du revêtement et la fréquence des cycles sont inclus dans le calcul. Le modèle d'actionneur sélectionné et sa marge de couple sont indiqués sur la confirmation de commande.

La vanne peut-elle être fournie pour un service sans issue ?

Le service sans issue nécessite la configuration du corps de cosse avec des inserts filetés sur les deux faces de la bride. Les corps de plaquette sont maintenus par des boulons traversants et ne conviennent pas pour isoler une section aval alors que la ligne amont reste sous pression.

Quelle est la quantité de pièces de rechange recommandée ?

Les pièces de rechange recommandées sont une chemise et un jeu de joints de bride pour dix vannes en service continu, plus un actionneur par boucle de contrôle pour les tâches critiques. L'inventaire des revêtements doit être basé sur le fluide dominant et la température dans l'usine plutôt que sur le seul nombre de vannes.

Fourni pour l'intégration OEM, l'approvisionnement de projets EPC et les programmes de modernisation d'usines dans les secteurs de la chimie, de la métallurgie, du photovoltaïque, du nucléaire, du lithium, des semi-conducteurs électroniques, de l'alimentation, de la pharmacie, de l'automobile et du traitement des eaux industrielles. La couverture médiatique comprend les liquides acides et alcalins, l'eau ultrapure, l'eau potable, l'eau de qualité électronique et les eaux usées industrielles.

Entreprise

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Oui Chine Vanne papillon électrique SCH8O/DIN UPVC/CPVC Pour l'industrie alimentaire / automobile / électronique fournisseur et sur mesure Vanne papillon électrique SCH8O/DIN UPVC/CPVC Pour l'industrie alimentaire / automobile / électronique usine. Fondée en 2007, notre entreprise se concentre sur la recherche et le développement, la fabrication, la vente et le service après-vente de tubes industriels en CPVC et UPVC. L entreprise a obtenu de nombreuses certifications, notamment la licence de production d équipements spéciaux, la licence d hygiène des produits liés à l eau de la province du Zhejiang, la certification du système de gestion de la qualité IS09001, la certification du système de gestion environnementale IS014001 et la certification du système de gestion de la santé et de la sécurité au travail IS045001. L entreprise possède plus de 50 droits de propriété intellectuelle indépendants et des droits d importation et d exportation en propre. Afin de proposer des produits diversifiés et de meilleurs services, l entreprise a introduit des technologies de pointe, des équipements d outillage, des matières premières et des systèmes de gestion uniques en provenance d Allemagne et des États-Unis. Au fil des ans, nos produits ont été largement utilisés dans le transport par pipeline de liquides acides et alcalins, d eau ultrapure, d eau potable, d eau pure de qualité électronique et d eaux usées industrielles dans les secteurs de la chimie, de la métallurgie, du photovoltaïque, de l énergie nucléaire, des batteries au lithium, des semi-conducteurs électroniques, de l agroalimentaire, de la médecine, de l automobile, du traitement des eaux industrielles, etc. À l heure actuelle, le groupe ZHEYI a établi plus de 30 sociétés de vente à travers le pays, et toutes sortes de produits sont exportés vers l Europe, l Amérique, l Asie du Sud-Est et d autres pays et régions, et sont profondément appréciés par les clients nationaux et étrangers.

Certificat d honneur

Nouvelles

Vannes UPVC et CPVC : meilleur contrôle du débit dans les ...
Nov 03,2026
Le premier signe qu’une conduite chimique perd le contrôle est rarement une canalisation éclatée. Il s’agit d’une vanne qui tourne encore mais ne se ferme plus, ou d’une poignée qui nécessite désormais deux mai...
apprendre encore plus
Comment les fabricants de raccords en CPVC garantissent la...
Oct 30,2026
Un raccord en polychlorure de vinyle chloré (CPVC) qui réussit un contrôle visuel peut toujours échouer sur la première ligne chimique chaude si le composé s'est dégradé pendant le moulage, si la profondeur de...
apprendre encore plus
Raccords filetés ou à douille en CPVC Schedule 80 : quel j...
Oct 28,2026
Fileté ou Socket : deux façons de rejoindre le CPVC Schedule 80 La question surgit généralement une fois que la spécification des tuyaux est déjà définie. Un ingénieur d'usine ou un superviseur de mainte...
apprendre encore plus

Laisser un message

Contrôle de qualité strict

Le groupe ZHEYI adhère au principe de « la qualité d abord », adopte des équipements de pointe au niveau international et des matières premières de haute qualité, contrôle strictement chaque maillon de la production et s engage à fournir des produits de pipeline avec d excellentes performances et une apparence exquise.

L entreprise utilise des équipements de production de pointe et des matériaux de haute qualité, notamment ceux des fabricants japonais Sekisui et américain Lubrizol. ZHEYI allie parfaitement technologie de production de pointe et gestion professionnelle. Chaque produit est soumis à un contrôle qualité rigoureux, de la production à la livraison, en passant par l inspection, garantissant ainsi une parfaite harmonie entre esthétique et fonctionnalité.
Tests de performance de précision

Chez ZHEYI, chaque produit est fabriqué avec le plus grand soin, non seulement en privilégiant une esthétique raffinée, mais aussi en garantissant une qualité intrinsèque irréprochable. Des tests de performance rigoureux garantissent la stabilité et la durabilité du produit, même dans des conditions difficiles.:

● Essai de densité : mesure la densité du matériau pour garantir l uniformité et la stabilité des structures.
● Essai de température de ramollissement Vicat : évalue le degré de ramollissement des matériaux dans des conditions de température élevée pour garantir la capacité du produit à résister à la déformation dans divers environnements.
● Test au four : simule la résistance à la chaleur à long terme et vérifie la capacité du produit à résister à des températures élevées pendant une longue période.
● Essai hydrostatique : Évaluer la résistance des tuyaux dans des conditions de haute pression pour garantir la sécurité et la fiabilité du produit.
● Test d impact au marteau-pilon : testez la résistance aux chocs du produit pendant le transport, l installation et l utilisation quotidienne.

Vanne papillon électrique SCH8O/DIN UPVC/CPVC Connaissance de l industrie

Diagnostic des défauts courants et maintenance de vannes papillon électriques : 5 points clés pour prolonger la durée de vie

Les vannes papillon électriques sont largement utilisées dans des secteurs tels que l'eau potable, la métallurgie, le photovoltaïque, l'énergie nucléaire, les semi-conducteurs électroniques, la médecine, le traitement de l'eau industrielle et les eaux usées industrielles. Différentes conditions de travail imposent des exigences extrêmement élevées en matière de fiabilité des vannes, et un entretien correct peut prolonger considérablement leur durée de vie. Voici 5 points de maintenance clés :

1. Inspection d'étanchéité : éviter les fuites de fluide
Manifestation du problème : la vanne n'est pas bien fermée et fuit à l'intérieur ou à l'extérieur.

Impact sur l'industrie :
Eau potable et industrie pharmaceutique : les fuites entraîneront une pollution de l’eau et affecteront la santé et la sécurité.
Énergie nucléaire et semi-conducteurs électroniques : une fuite de fluides de haute pureté peut entraîner une panne du système.
Suggestions d'entretien : vérifiez régulièrement le siège de soupape et la surface d'étanchéité de la plaque de soupape, et remplacez les joints en caoutchouc ou en PTFE usés.

2. Maintenance du moteur et de l'actionneur : assurer un entraînement stable
Manifestation du problème : le mouvement de la vanne est lent, bloqué ou ne peut pas être ouvert et fermé.

Impact sur l'industrie :
Métallurgie et eaux usées industrielles : les milieux hautement corrosifs peuvent facilement humidifier le moteur ou endommager le circuit.
Semi-conducteurs photovoltaïques et électroniques : un contrôle de précision nécessite une haute précision et une panne de moteur peut affecter la continuité de la production.
Suggestions d'entretien : lubrifiez régulièrement les pièces de transmission, vérifiez l'isolation du moteur et évitez un fonctionnement à long terme dans un environnement humide.

3. Étalonnage du retour de signal : assurer la précision du contrôle
Manifestation du problème : l'ouverture de la vanne ne correspond pas au retour d'information du système de contrôle.

Impact sur l'industrie :
Traitement de l’eau industrielle et énergie nucléaire : un écart de contrôle de débit peut affecter la stabilité du processus.
Médecine et semi-conducteurs électroniques : des erreurs mineures peuvent entraîner des problèmes de qualité du produit.
Suggestions d'entretien : étalonnez régulièrement les capteurs de position (tels que les potentiomètres ou les encodeurs) et vérifiez si la ligne de signal est desserrée.

4. Protection contre la corrosion et adaptation des matériaux
Manifestation du problème : Rouille et tartre du corps de la vanne ou des composants internes.

Impact sur l'industrie :
Eaux usées industrielles et métallurgie : les milieux acides ou riches en sel accélèrent la corrosion des métaux.
Photovoltaïque et semi-conducteur : Un environnement aquatique ultrapur nécessite des vannes en acier inoxydable ou à revêtement spécial.
Recommandations d'entretien : Sélectionnez le matériau du corps de la vanne (tel que l'acier inoxydable CF8M, la vanne papillon à revêtement fluoré) en fonction des caractéristiques du fluide et nettoyez régulièrement les dépôts.
