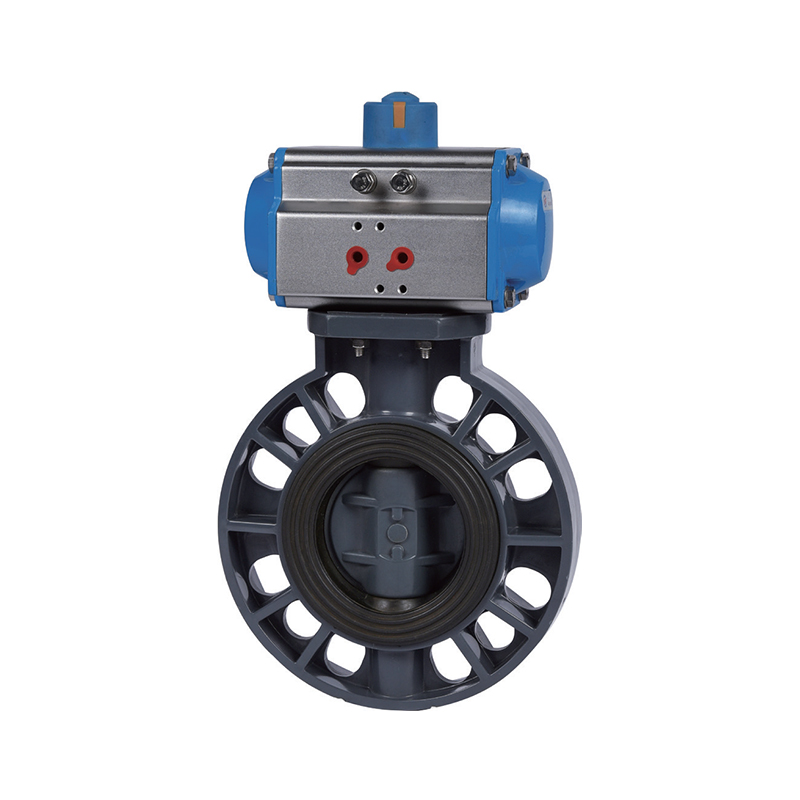

SCH8O/DIN UPVC/CPVC Pneumatic Butterfly Valve

The pneumatic butterfly valve adopts a wafer-type design with a compact structure, small size, and lightweight design, making it convenient to install, transport, and maintain. It is driven by a pneumatic actuator that rotates the valve stem, enabling the disc to rotate quickly within the valve body by 90°, achieving rapid opening and closing with fast response. It precisely controls flow according to system requirements, providing stable and reliable throttling, cutoff, and isolation functions. The valve uses elastic sealing materials such as rubber or PTFE to ensure effective leakage prevention when closed. The pneumatic butterfly valve is suitable for various media such as water, oil, and steam and operates within a wide range of pressures and temperatures, meeting the demands of different piping systems.

Contactez-nous

Précédent：Vanne de papillon électrique
Suivant：SCH8O/DIN UPVC/CPVC Electric Flange Ball Valve

paramètre application Normes techniques

(1) Material: UPVC, CPVC
(2) Size: 2"-12", DN50-DN300, dn63-dn315
(3) Standards: ANSI, DIN
(4) Connection: flange
(5) Work pressure: 150PSI, 1.0MPa
(6) Operating temperature: UPVC(-10°C-60°C), CPVC(-10°C-90°C)
(7) Minimum air pressure: 45PSI, 0.4MPa
(8) Body color: UPVC (dark gray), CPVC (light gray)

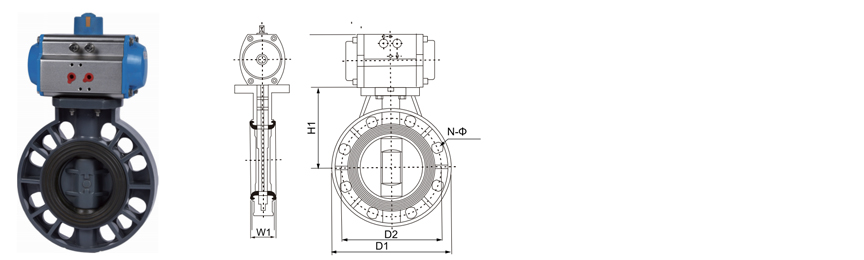

SIZE/NOM.		dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
D1		160	180	196	228	258	287	344	411	490
D2	DIN	125	145	160	180	210	240	295	350	400
	ANSI	121	140	152	191	216	241	298	362	346
	JIS	120	140	150	175	210	240	290	355	400
N-Φ	DIN	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ22	8-Φ22	8-Φ22	12-Φ22
	ANSI	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	12-Φ25	12-Φ25
	JIS	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	12-Φ23	12-Φ25	16-Φ25
H1		100	110	132	155	167	180	225	260	280
W1		43	46	49	54	64	70	88	98	108
Torque (N · M)		10	10	15	22	40	45	65	-	-

Actuator working mode double-acting/single-acting (NC normally closed, NO normally open)

Specification	63	75	90	110	140	160	225	280	315
Specification	2"	2 1/2"	3"	4"	5"	6"	8"	10"	12"
Controlling stress	4~8
NAMUR standard air source interface	G 1/4"
Double acting actuator models	TBN052D	TBN063D	TBN075D	TBN083D	TBN092D	TBN105D	TBN7105D	TBN125D	TBN140D
Single acting actuator models	TBN063SK	TBN075SK	TBN083SK	TBN092SK	TBN105SK	TBN125SK	TBN125SK	TBN140SK	TBN160SK

SCH80 / DIN · PNEUMATIQUE · PLAQUE/COSSE

Vanne papillon pneumatique UPVC / CPVC

Double effet · Rappel par ressort · Chemise étanche · OIN 5211

La vanne papillon pneumatique SCH80/DIN UPVC/CPVC est un dispositif automatisé de contrôle de débit quart de tour conçu pour le service marche-arrêt et d'étranglement dans les systèmes de fluides corrosifs et de haute pureté. Fabriquée selon les normes ASTM SCH80 et DIN, cette vanne intègre un actionneur pneumatique avec un corps de vanne papillon de type plaquette ou cosse. L'actionneur est disponible en configurations à double effet ou à ressort de rappel, offrant un positionnement sans faille. Le revêtement résilient — disponible en EPDM, PTFE ou Viton — offre une fermeture étanche aux bulles sur toute la plage de pression. Les configurations de plaquettes et de cosses permettent un service sans issue et une installation facile entre les brides standard. Le montage de l'actionneur suit les normes OIN 5211. Cette vanne est largement utilisée dans les systèmes de contrôle de processus automatisés, de dosage de produits chimiques, de traitement de l'eau et de fabrication industrielle nécessitant un contrôle de débit léger, compact et rentable.

DN40–DN300 Gamme de tailles

PN10–PN16 Pression nominale

–20°C à 93°C Gamme CPVC

ISO 5211 Patin de montage

Étanchéité du revêtement

Le revêtement remplaçable en EPDM, PTFE ou Viton assure une étanchéité étanche autour des faces du disque et de la bride, éliminant ainsi les chemins de fuite et simplifiant la maintenance.

Fonctionnement automatisé

Les actionneurs à double effet ou à ressort de rappel permettent le contrôle à distance, l'automatisation des processus et un positionnement sécurisé sans intervention de l'opérateur.

Compatibilité chimique

Les corps UPVC et CPVC résistent à un large spectre d'acides, de bases et de sels. Le matériau du revêtement peut être sélectionné pour correspondre à une exposition chimique spécifique.

Capacité de limitation

La conception papillon permet une modulation précise du débit sur la plage de rotation de 0 à 90°, offrant une flexibilité de contrôle au-delà du simple service marche-arrêt.

Spécifications des vannes

Corps UPVC · CPVC

Disque UPVC/CPVC massif · Fonte ductile revêtue

Doublure EPDM · PTFE · Viton (FKM)

Connexion Plaquette · Cosse (perçage DIN/ANSI)

Normes ASTM D2467 · DIN 8061/8062 · OIN 16136

Données de l'actionneur

Tapez Double effet · Ressort de rappel

Pression d'alimentation 4 à 8 barres

Montage ISO 5211 · Montage direct

Rotation 90° · Course réglable

Accessoires Positionneur · Fins de course · Solénoïde

Le dimensionnement de l'actionneur dépend du couple de la vanne et de la pression d'alimentation. Consultez l'usine pour la sélection.

Domaines d'application

Chimique Transfert d'acide · Dosage de produits caustiques · Alimentation du réacteur

Semi-conducteur Distribution UPW · Livraison de produits chimiques · Bancs humides

Énergie Électrolyte de batterie · Eau de refroidissement · Gravure solaire

Eau Eaux usées · Perméat OI · Dessalement · Rejet

Pharmaceutique Boucles d'eau DI · Systèmes CIP · Conduites sanitaires

Automobile Circulation de peinture · Lavage de pièces · Liquide de refroidissement

Directives d'installation

Installation sur plaquette : Centrez la vanne entre les brides. Utilisez des boulons et écrous à bride appropriés. Serrez uniformément en croix.
Installation des cosses : Boulonner directement sur une bride pour un service sans issue. Utilisez des joints complets des deux côtés.
Disque positioning: The disc should be in the closed position during installation to avoid damage to the liner.
Alimentation en air : Air filtré et lubrifié à 4–8 bar. Utilisez une électrovanne pour la télécommande.
Montage de l'actionneur : Assurez-vous de l'alignement du support de montage ISO 5211. Utilisez un accouplement et un support appropriés.
Test : Cyclez la vanne manuellement et pneumatiquement avant de la mettre en service.

Restrictions critiques

Température : UPVC 60°C max · CPVC 93°C max · Ne pas dépasser la valeur nominale du revêtement.
Pression d'air : Ne pas dépasser une pression d'alimentation de 8 bars. Le couple de l'actionneur augmente avec la pression.
Non évalué pour le service à la vapeur. Évitez les cycles thermiques rapides et les coups de bélier.
N'utilisez pas de revêtement EPDM avec des solvants hydrocarbonés, des huiles ou des oxydants puissants.
Le revêtement en PTFE a une résistance à l’abrasion limitée – non recommandé pour les boues à haute teneur en solides.
Exposition aux UV : utilisez un matériau stabilisé aux UV ou appliquez un revêtement protecteur.
Ne faites pas fonctionner la vanne dans la plage d'ouverture de 5 à 85 % pendant des périodes prolongées dans des milieux abrasifs.

Foire aux questions

Quelle est la différence entre les styles de plaquettes et de cosses ?

Le style Wafer est installé entre deux brides et maintenu en place par des boulons à bride. Il est léger et économique. Le modèle à cosse comporte des inserts filetés des deux côtés, permettant à la vanne d'être boulonnée directement à une bride pour un service sans issue et l'isolation de la tuyauterie en aval.

Comment sélectionner le bon matériau de revêtement ?

L'EPDM convient à l'eau, aux acides doux et aux alcalis jusqu'à 80°C. Le PTFE est recommandé pour les produits chimiques agressifs, les solvants et les applications de haute pureté jusqu'à 93°C. Le Viton (FKM) est utilisé pour les hydrocarbures, les huiles et les oxydants puissants jusqu'à 90°C. Vérifiez toujours la compatibilité avec la chimie de votre procédé spécifique.

Cette vanne peut-elle être utilisée pour le contrôle de l'étranglement ?

Oui, avec un positionneur et un signal de commande approprié (4-20 mA ou 0-10 V). L'actionneur pneumatique assure un positionnement proportionnel, permettant un contrôle précis du débit. Cependant, le service de limitation peut réduire la durée de vie du revêtement par rapport au service tout ou rien.

Quels accessoires sont recommandés ?

Les accessoires courants comprennent des électrovannes pour le contrôle marche-arrêt à distance, des positionneurs pour l'étranglement, des interrupteurs de fin de course pour le retour de position et des unités de filtre-régulateur-lubrificateur pour la préparation de l'air. La sélection des accessoires dépend des exigences de l'application et du système de contrôle.

Ces vannes papillon pneumatiques servent les industries chimiques, métallurgiques, photovoltaïques, nucléaires, du lithium, des semi-conducteurs, alimentaires, pharmaceutiques, automobiles et de traitement de l'eau - manipulant des acides, des alcalis, de l'eau ultrapure, de l'eau potable, de l'eau de qualité électronique et des eaux usées industrielles.

Entreprise

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Oui Chine SCH8O/DIN UPVC/CPVC Pneumatic Butterfly Valve Pour l'industrie alimentaire / automobile / électronique fournisseur et sur mesure SCH8O/DIN UPVC/CPVC Pneumatic Butterfly Valve Pour l'industrie alimentaire / automobile / électronique usine. Fondée en 2007, notre entreprise se concentre sur la recherche et le développement, la fabrication, la vente et le service après-vente de tubes industriels en CPVC et UPVC. L entreprise a obtenu de nombreuses certifications, notamment la licence de production d équipements spéciaux, la licence d hygiène des produits liés à l eau de la province du Zhejiang, la certification du système de gestion de la qualité IS09001, la certification du système de gestion environnementale IS014001 et la certification du système de gestion de la santé et de la sécurité au travail IS045001. L entreprise possède plus de 50 droits de propriété intellectuelle indépendants et des droits d importation et d exportation en propre. Afin de proposer des produits diversifiés et de meilleurs services, l entreprise a introduit des technologies de pointe, des équipements d outillage, des matières premières et des systèmes de gestion uniques en provenance d Allemagne et des États-Unis. Au fil des ans, nos produits ont été largement utilisés dans le transport par pipeline de liquides acides et alcalins, d eau ultrapure, d eau potable, d eau pure de qualité électronique et d eaux usées industrielles dans les secteurs de la chimie, de la métallurgie, du photovoltaïque, de l énergie nucléaire, des batteries au lithium, des semi-conducteurs électroniques, de l agroalimentaire, de la médecine, de l automobile, du traitement des eaux industrielles, etc. À l heure actuelle, le groupe ZHEYI a établi plus de 30 sociétés de vente à travers le pays, et toutes sortes de produits sont exportés vers l Europe, l Amérique, l Asie du Sud-Est et d autres pays et régions, et sont profondément appréciés par les clients nationaux et étrangers.

Certificat d honneur

Nouvelles

Double Containers Depart for South America – ZHEYI Group E...
Aug 31,2026
Recently, ZHEYI Group successfully completed the shipment of two full containers, both loaded and dispatched simultaneously, setting sail for the South American market. This milestone marks another step forward in our...
apprendre encore plus
Future Trends in CPVC Piping Systems: What Industrial Buye...
Aug 26,2026
Les tendances futures en matière de systèmes de tuyauterie en CPVC ne concernent pas uniquement le tuyau lui-même. Il s'agit de spécifications au niveau du système : de meilleures données sur les composés à ha...
apprendre encore plus
Injection Molding Process for CPVC Fittings: From Resin to...
Aug 20,2026
Lorsqu'un entrepreneur en tuyauterie ouvre une boîte de coudes en CPVC sur le chantier d'une usine chimique et voit quelques pièces avec des surfaces légèrement mates ou de légères stries, la cause en est...
apprendre encore plus

Laisser un message

Contrôle de qualité strict

Le groupe ZHEYI adhère au principe de « la qualité d abord », adopte des équipements de pointe au niveau international et des matières premières de haute qualité, contrôle strictement chaque maillon de la production et s engage à fournir des produits de pipeline avec d excellentes performances et une apparence exquise.

L entreprise utilise des équipements de production de pointe et des matériaux de haute qualité, notamment ceux des fabricants japonais Sekisui et américain Lubrizol. ZHEYI allie parfaitement technologie de production de pointe et gestion professionnelle. Chaque produit est soumis à un contrôle qualité rigoureux, de la production à la livraison, en passant par l inspection, garantissant ainsi une parfaite harmonie entre esthétique et fonctionnalité.
Tests de performance de précision

Chez ZHEYI, chaque produit est fabriqué avec le plus grand soin, non seulement en privilégiant une esthétique raffinée, mais aussi en garantissant une qualité intrinsèque irréprochable. Des tests de performance rigoureux garantissent la stabilité et la durabilité du produit, même dans des conditions difficiles.:

● Essai de densité : mesure la densité du matériau pour garantir l uniformité et la stabilité des structures.
● Essai de température de ramollissement Vicat : évalue le degré de ramollissement des matériaux dans des conditions de température élevée pour garantir la capacité du produit à résister à la déformation dans divers environnements.
● Test au four : simule la résistance à la chaleur à long terme et vérifie la capacité du produit à résister à des températures élevées pendant une longue période.
● Essai hydrostatique : Évaluer la résistance des tuyaux dans des conditions de haute pression pour garantir la sécurité et la fiabilité du produit.
● Test d impact au marteau-pilon : testez la résistance aux chocs du produit pendant le transport, l installation et l utilisation quotidienne.

SCH8O/DIN UPVC/CPVC Pneumatic Butterfly Valve Connaissance de l industrie

Selection Guide for Pneumatic Butterfly Valves in Industrial Automation: How to Match Pressure, Temperature and Media?

In industrial automation systems, pneumatic butterfly valves are widely used in multiple industries due to their fast response, compact structure and easy control. However, different industries have different requirements for valve pressure, temperature and media compatibility. Improper selection may lead to valve failure, leakage or shortened life. The following are key selection points for different industries:

1. Pressure level matching
Pneumatic butterfly valves need to select appropriate design pressures (such as PN10, PN16, ANSI 150, etc.) according to the system working pressure:
Photovoltaic, Electronic Semiconductor: Usually low pressure (PN6~PN10), used for ultrapure water or gas delivery.
Metallurgy, Nuclear Power: Medium and high pressure (PN16~PN40), need to resist impact pressure, especially high temperature and high pressure steam or corrosive fluids.
Industrial Wastewater, Drinking Water: Normal pressure to medium pressure (PN10~PN16), water hammer effect needs to be considered.

2. Temperature adaptability
The valve body material (such as cast iron, stainless steel, fluorine lining) and sealing material (EPDM, PTFE, NBR) need to match the medium temperature:
Medicine, semiconductor: low temperature or normal temperature (-20°C~120°C), sterile grade materials (such as 316L stainless steel PTFE seal) are required.
Metallurgy, nuclear energy: high temperature (200°C~500°C), metal hard seal or special alloy valve body is required.
Photovoltaic: may involve extreme temperature difference, and weather-resistant materials are required.

3. Medium compatibility
The corrosiveness and particulate content of the medium determine the valve material and sealing solution:
Drinking Water, Industrial Water Treatment: requires no pollution, and EPDM or FDA-certified sealing materials are selected.
Industrial wastewater: containing acid, alkali or solid particles, requires fluorine lining (PTFE) or wear-resistant rubber seal.
Electronic semiconductor: ultrapure water or high-purity gas, the inner wall of the valve needs to be electrolytically polished to avoid particle precipitation.
Nuclear energy: radioactive media require all-metal sealing valves with special certification (such as ASME N grade).

Industry application examples
Photovoltaic: low-pressure and room-temperature ultrapure water transportation, emphasizing zero leakage and long life.
Metallurgy: high temperature and high dust environment, valves need to be wear-resistant and anti-stuck.
Medicine: high sterility requirements, valves need to be easy to clean (CIP/SIP compatible).
Nuclear energy: under extreme working conditions, valves need to meet seismic and radiation protection standards.
