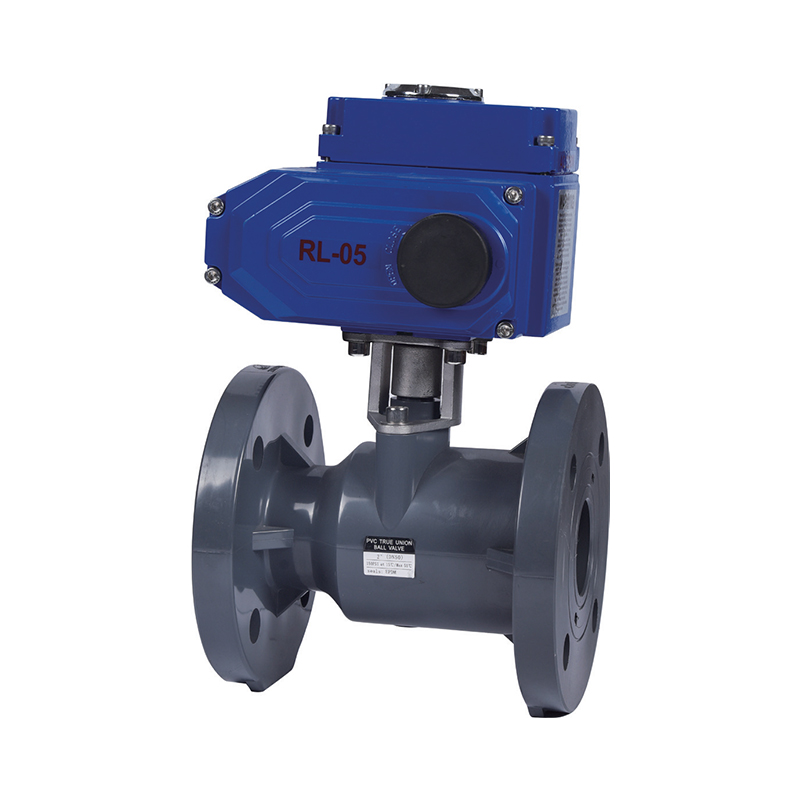

Vanne à billes de bride électrique

La caractéristique déterminante de la valve à billes de bride électrique est que son composant de fermeture (la balle) tourne autour de l'axe de la tige, permettant généralement une ouverture ou une fermeture de la valve à travers une rotation de 90 °. Il possède des performances d'étanchéité, une capacité d'écoulement élevée, une faible résistance à l'écoulement, une structure simple, une maintenance facile et une longue durée de vie. Le passage du corps de la valve est du même diamètre que le pipeline connecté, permettant au milieu de passer presque sans perte. Par conséquent, il est souvent utilisé dans les applications nécessitant une étanchéité stricte, comme le contrôle des gaz, des liquides, de la vapeur et des milieux contenant des impuretés fibreuses. Les vannes à billes de bride électriques sont largement appliquées dans des industries comme le pétrole, les produits chimiques, la métallurgie, l'industrie légère, la fabrication du papier, les centrales électriques et la réfrigération. En particulier, ils sont couramment utilisés comme vannes d'arrêt d'urgence dans les dépôts de pétrole, les installations chimiques et les pipelines de réservoir de gaz. En cas d'urgence, tels que les incendies causés par l'huile ou les fuites de matières dangereuses pour alimenter les pannes, la soupape de billes de bride électrique s'arrête automatiquement sans fonctionnement manuel, empêchant efficacement les accidents secondaires, réduisant les dommages matériels et sauvegarde la sécurité du personnel. $

Contactez-nous

Précédent：Vanne de papillon pneumatique
Suivant：Valve à billes de bride pneumatique

paramètre application Normes techniques

(1) Matériel: UPVC, CPVC
(2) Taille: 2 "-12", DN50-DN300, DN63-DN315
(3) Normes: Ansi, VCAARME
(4) Connexion: bride
(5) Pression de travail: 150psi, 1,0 MPa
(6) Température de fonctionnement: UPVC (-10 ° C-60 ° C), CPVC (-10 ° C-90 ° C)
(7) Couleur du corps: UPVC (gris foncé), CPVC (gris clair)

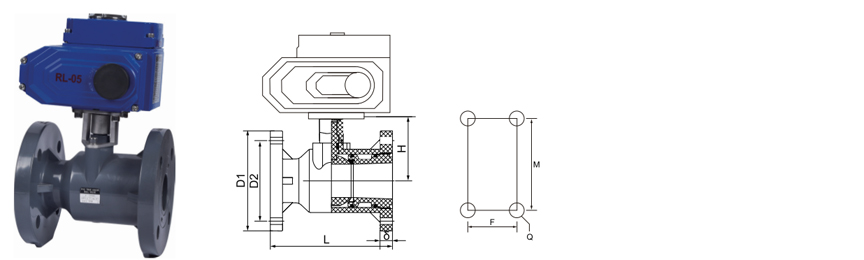

Taille / nom.		DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)
		(1 ")	(1-1 / 4 ")	(1-1 / 2 ")	(2 ")	(2-1 / 2 ")	(3 ")	(4 ")	(5 ")	(6 ")
D1		115	140	145	165	180	195	220	250	285
D2	VCAARME	85	100	110	125	145	160	180	210	240
	Ansi	79	89	98	121	140	152	191	216	241
	Jis	42.5	48.5	61	73	90	105	132	158	186
N-φ	DIN	4-φ14	4 -φ18	4 -φ18	4 -φ18	4 -φ18	8-φ18	8-φ18	8-φ18	8-φ18
	ANSI	4-φ16	4-φ16	4-φ16	4-φ19	4-φ19	4-φ19	4-φ19	8 -φ22	8 -φ22
	Jis	4-φ19	4-φ19	4-φ19	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23
δ		16	18	18	20	20	25	25	27	29
F		-	-	-	-	45	45	49	49	49
M		40	52	52	70	84	84	121	121	121
Q		2 × m6	2 × M8	2 × M8	2 × M8	4 × M10	4 × M10	4 × M10	4 × M10	4 × M10
Couple (n · m)		4	6	8	12	18	26	35

Spécifications de l'actionneur électrique

Vanne à billes	Modèle	Couple de sortie maximal	Temps d'action 90 °		Arbre de sortie	Moteur	Courant nominal
Vanne à billes	Modèle	N · m	Spécial	Standard	MM	W	AC 220V / A	AC 380v / a	Dc 24v / a
DN20-DN50	RL003	30	5-10	15	11 * 11	AC20 Dc2	0.1	0.05	0.2
DN63-DN75	RL005	50	5-15	30	14 * 14	15	0.15	0.1	2
DN90	RL010	100	15/30/60	30	17 * 17	31	0.28	0.19	2.5
DN110	RL015	150	15/30/60	40	17 * 17	50	0.5	0.22	5
DN140	RL020	200	15/05/90	40	22 * 22	71	0.6	0.25	8.5
DN160	RL050	400	15/05/90	40	22 * 22	118	1	0.5	8.5

Entreprise

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Oui Chine Vanne à billes de bride électrique Pour l'industrie alimentaire / automobile / électronique fournisseur et sur mesure Vanne à billes de bride électrique Pour l'industrie alimentaire / automobile / électronique usine. Fondée en 2007, notre entreprise se concentre sur la recherche et le développement, la fabrication, la vente et le service après-vente de tubes industriels en CPVC et UPVC. L entreprise a obtenu de nombreuses certifications, notamment la licence de production d équipements spéciaux, la licence d hygiène des produits liés à l eau de la province du Zhejiang, la certification du système de gestion de la qualité IS09001, la certification du système de gestion environnementale IS014001 et la certification du système de gestion de la santé et de la sécurité au travail IS045001. L entreprise possède plus de 50 droits de propriété intellectuelle indépendants et des droits d importation et d exportation en propre. Afin de proposer des produits diversifiés et de meilleurs services, l entreprise a introduit des technologies de pointe, des équipements d outillage, des matières premières et des systèmes de gestion uniques en provenance d Allemagne et des États-Unis. Au fil des ans, nos produits ont été largement utilisés dans le transport par pipeline de liquides acides et alcalins, d eau ultrapure, d eau potable, d eau pure de qualité électronique et d eaux usées industrielles dans les secteurs de la chimie, de la métallurgie, du photovoltaïque, de l énergie nucléaire, des batteries au lithium, des semi-conducteurs électroniques, de l agroalimentaire, de la médecine, de l automobile, du traitement des eaux industrielles, etc. À l heure actuelle, le groupe ZHEYI a établi plus de 30 sociétés de vente à travers le pays, et toutes sortes de produits sont exportés vers l Europe, l Amérique, l Asie du Sud-Est et d autres pays et régions, et sont profondément appréciés par les clients nationaux et étrangers.

Certificat d honneur

Nouvelles

Vannes UPVC / CPVC résistantes chimiques et au lithium (DI...
Jun 26,2025
Dans le monde exigeant de la manipulation du liquide industriel, la sélection de valves appropriées est primordiale pour la sécurité, l'efficacité et la longévité. Lorsqu'ils traitent des produits chimiques ...
apprendre encore plus
Le guide ultime des tuyaux UPVC pour les industries chimiq...
Jun 19,2025
Tuyaux UPVC (chlorure de polyvinyle non plastialisés) sont largement utilisés dans le traitement chimique, l'extraction au lithium et les applications industrielles à haute pression en raison de leur résist...
apprendre encore plus
Pipes UPVC UPVC hautes performances pour des environnement...
Jun 12,2025
Tuyaux UPVC sont largement utilisés dans les industries nécessitant une résistance chimique et une durabilité exceptionnelles. Cet article explore les caractéristiques clés des tuyaux UPVC de résistance chimique...
apprendre encore plus

Laisser un message

Contrôle de qualité strict

Le groupe ZHEYI adhère au principe de « la qualité d abord », adopte des équipements de pointe au niveau international et des matières premières de haute qualité, contrôle strictement chaque maillon de la production et s engage à fournir des produits de pipeline avec d excellentes performances et une apparence exquise.

L entreprise utilise des équipements de production de pointe et des matériaux de haute qualité, notamment ceux des fabricants japonais Sekisui et américain Lubrizol. ZHEYI allie parfaitement technologie de production de pointe et gestion professionnelle. Chaque produit est soumis à un contrôle qualité rigoureux, de la production à la livraison, en passant par l inspection, garantissant ainsi une parfaite harmonie entre esthétique et fonctionnalité.
Tests de performance de précision

Chez ZHEYI, chaque produit est fabriqué avec le plus grand soin, non seulement en privilégiant une esthétique raffinée, mais aussi en garantissant une qualité intrinsèque irréprochable. Des tests de performance rigoureux garantissent la stabilité et la durabilité du produit, même dans des conditions difficiles.:

● Essai de densité : mesure la densité du matériau pour garantir l uniformité et la stabilité des structures.
● Essai de température de ramollissement Vicat : évalue le degré de ramollissement des matériaux dans des conditions de température élevée pour garantir la capacité du produit à résister à la déformation dans divers environnements.
● Test au four : simule la résistance à la chaleur à long terme et vérifie la capacité du produit à résister à des températures élevées pendant une longue période.
● Essai hydrostatique : Évaluer la résistance des tuyaux dans des conditions de haute pression pour garantir la sécurité et la fiabilité du produit.
● Test d impact au marteau-pilon : testez la résistance aux chocs du produit pendant le transport, l installation et l utilisation quotidienne.

Vanne à billes de bride électrique Connaissance de l industrie

Scénarios d'application et avantages de Vannes à billes de bride électrique dans les systèmes d'automatisation industrielle

Les vannes à billes de bride électriques jouent un rôle important dans les systèmes d'automatisation industrielle en raison de leur réponse rapide, de leur scellage élevé, de leur télécommande et d'autres caractéristiques. Voici ses applications typiques et ses avantages de base dans plusieurs industries clés:

1. Eau potable
Application: Utilisé dans les réseaux de tuyaux d'alimentation en eau, les systèmes de commutation et de désinfection des stations de pompage dans les usines d'eau pour assurer un contrôle précis de l'écoulement de l'eau.
Avantages: le lecteur électrique peut être intégré au système SCADA pour obtenir un ajustement sans surveillance et éviter les risques de pollution de l'eau.

2. Métallurgie
Application: Commutation et régulation des gaz à haute température et à haute pression (tels que les gaz du haut fourneau) et les systèmes d'eau de refroidissement.
Avantages: Les matériaux résistants à la corrosion (comme l'acier inoxydable) peuvent faire face à des milieux acides et alcalins forts, et la conception résistante à l'explosion de l'actionneur s'adapte aux environnements difficiles.

3. Photovoltaïque
Application: Transport chimique (comme l'acide, le gaz inerte) dans la production de matériaux en silicium et les systèmes de récupération des eaux usées.
Avantages: Un scellement élevé empêche les fuites nocives et le contrôle électrique correspond au rythme des lignes de production automatisées.

4. Énergie nucléaire
Application: Isolement et décharge du système de refroidissement de l'île nucléaire et du pipeline de traitement des eaux usées radioactif.
Avantage: Respectez les normes de sécurité nucléaire (tels que la certification ASME III) et peut être fermé en cas de défaillance.

5. Semiconducteur électronique
Application: Livraison de précision de l'eau ultrapure (UPW) et des gaz spéciaux (comme l'azote et l'argon).
Avantage: traitement de polissage de la paroi intérieure du corps de la valve (RA≤0,4 μm) pour éviter la contamination des particules et assurer la propreté du processus.

6. Médecine
Application: eau purifiée, stérilisation à la vapeur (SIP) et systèmes de nettoyage CIP dans les processus pharmaceutiques.
Avantage: La conception structurelle sans angle sans angle répond aux exigences GMP et évite la croissance des micro-organismes.

7. Traitement de l'eau industrielle
Application: eau de refroidissement en circulation, osmose inverse (RO) prétraitement et contrôle de dosage des médicaments.
Avantage: Prise en charge de la communication Modbus / Profibus et liez avec PLC pour réaliser un dosage intelligent.

8. Eaux usées industrielles
Application: Neutralisation acide-base, commutation et décharge des pipelines de traitement des eaux usées en métaux lourds.
Avantages: les phoques PTFE sont fortement résistants à la corrosion et les actionneurs électriques peuvent être programmés pour répondre aux besoins de décharge intermittents. $$
