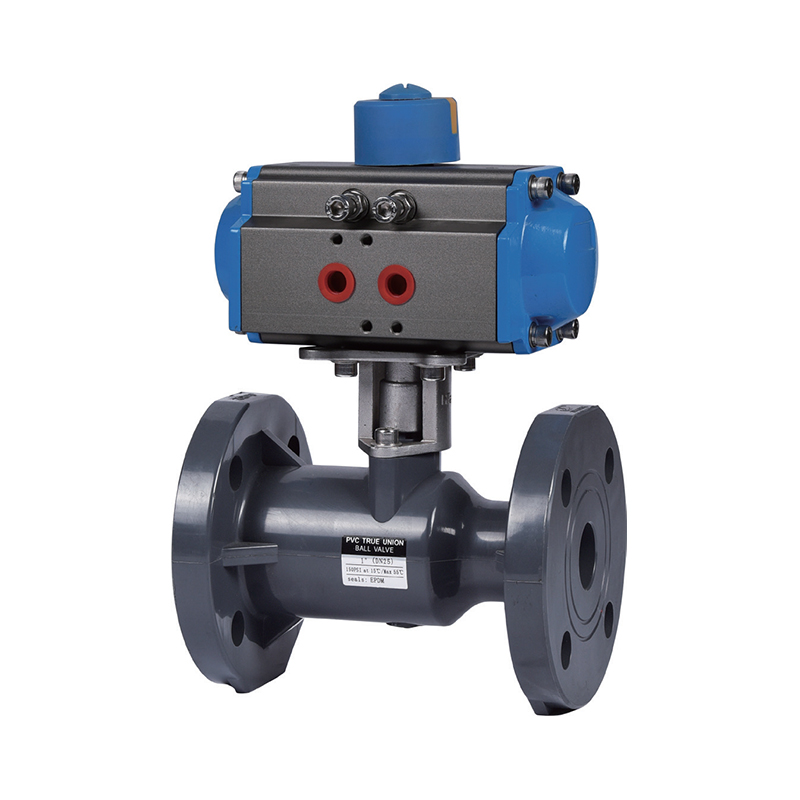

Valve à billes de bride pneumatique

Parmi tous les types de vannes, la valve à billes à bride pneumatique a la résistance au fluide. Même le type de bore réduit a une résistance au fluide relativement faible. Le corps de soupape de la valve à billes pneumatique est équipé de roulements de poussée pour réduire le couple de frottement sur la tige, garantissant un fonctionnement à long terme lisse et flexible. Le siège de soupape offre des performances d'étanchéité, fabriquées à partir de matériaux élastiques comme PTFE, ce qui améliore la capacité d'étanchéité à mesure que la pression moyenne augmente. De plus, le scellement de la tige est fiable et résistant aux dommages. En raison des propriétés d'auto-lubrification des matériaux utilisés et de la perte de frottement minimale avec la balle, la valve à billes pneumatique a une longue durée de vie. Les ressorts entre la balle, la tige et le corps de soupape aident à décharger l'électricité statique générée lors de la commutation, assurant une utilisation sûre.

Contactez-nous

Précédent：Vanne à billes de bride électrique
Suivant：Vannes à entraînement électrique UPVC / CPVC

paramètre application Normes techniques

(1) Matériel: UPVC, CPVC
(2) Taille: 1 "-4 ", DN25-DN100, DN32-DN110
(3) Norme: VACARME
(4) Connexion: bride
(5) Pression de travail: 150psi, 1,0 MPa
(6) Température de fonctionnement: UPVC (-10 ℃ -60 ℃), CPVC (-10 ℃ -90 ℃)
(7) Pression d'air minimale: 45 psi, 0,4 MPa
(8) Couleur du corps: UPVC (gris foncé), CPVC (gris clair)

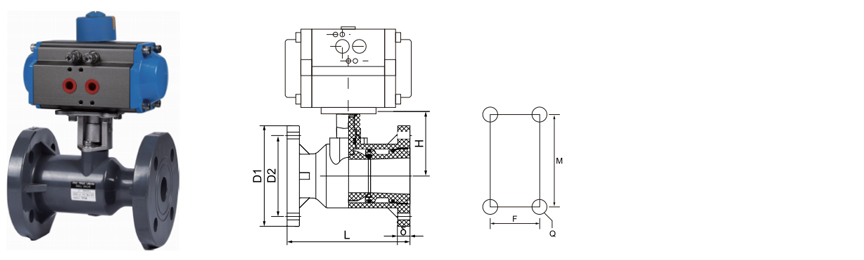

Taille / nom.		DN32	DN40	DN50	DN6E	DN75	DN90	DN110	DN140	DN160
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DNB0)	(DN100)	(DN125)	(DN150)
		(1 ")	(1-1 / 4 ")	(1-1 / 2 ")	(2 ")	(2-1 / 2 ")	(3 ")	(4 ")	(5 ")	(6 ")
D1		115	140	145	165	180	195	220	250	285
D2	VACARME	85	100	110	125	145	160	180	210	240
	Ansi	79	89	98	121	140	152	191	216	241
	Jis	42.5	48.5	61	73	90	105	132	158	186
N-φ	DIN	4-φ14	4 -φ18	4 -φ18	4 -φ18	4 -φ18	8-φ18	8-φ18	8-φ18	8-φ18
	Ansi	4-φ16	4-φ16	4-φ16	4-φ19	4-φ19	4-φ19	4-φ19	8 -φ22	8 -φ22
	Jis	4-φ19	4-φ19	4-φ19	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23
δ		16	18	18	20	20	25	25	27	29
F		-	-	-	-	45	45	49	49	49
M		40	52	52	70	84	84	121	121	121
Q		2 × m6	2 × M8	2 × M8	2 × M8	4 × M10	4 × M10	4 × M10	4 × M10	4 × M10
Couple (n · m)		4	6	8	12	18	26	35

Mode de travail de l'actionneur Double-action / à action unique (NC normalement fermé, pas normalement ouvert)

Spécification	20	25	32	40	50	63	75	90	110	140	160
Spécification	1/2 "	3/4 "	1 "	11/4 "	11/2 "	2 "	2 1/2 "	3 "	4"	5 "	6 "
Contrôle de la contrainte	4 ~ 8
Interface de source d'air standard de Namur	G 1/4 "
Modèles d'actionneur à double action	TBN032D	TBN032D	TBN032D	TBN052D	TBN052D	Tbn63d	TBN75D	Tbn83d	Tbn92d	TBN105d	TBN125D
Modèles d'actionneur d'acteur unique	TBN052SK	TBN052SK	TBN052SK	TBN063SK	TBN063SK	TBN75SK	TBN83SK	TBN92SK	TBN105SK	TBN125SK	TBN140SK

Entreprise

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Oui Chine Valve à billes de bride pneumatique Pour l'industrie alimentaire / automobile / électronique fournisseur et sur mesure Valve à billes de bride pneumatique Pour l'industrie alimentaire / automobile / électronique usine. Fondée en 2007, notre entreprise se concentre sur la recherche et le développement, la fabrication, la vente et le service après-vente de tubes industriels en CPVC et UPVC. L entreprise a obtenu de nombreuses certifications, notamment la licence de production d équipements spéciaux, la licence d hygiène des produits liés à l eau de la province du Zhejiang, la certification du système de gestion de la qualité IS09001, la certification du système de gestion environnementale IS014001 et la certification du système de gestion de la santé et de la sécurité au travail IS045001. L entreprise possède plus de 50 droits de propriété intellectuelle indépendants et des droits d importation et d exportation en propre. Afin de proposer des produits diversifiés et de meilleurs services, l entreprise a introduit des technologies de pointe, des équipements d outillage, des matières premières et des systèmes de gestion uniques en provenance d Allemagne et des États-Unis. Au fil des ans, nos produits ont été largement utilisés dans le transport par pipeline de liquides acides et alcalins, d eau ultrapure, d eau potable, d eau pure de qualité électronique et d eaux usées industrielles dans les secteurs de la chimie, de la métallurgie, du photovoltaïque, de l énergie nucléaire, des batteries au lithium, des semi-conducteurs électroniques, de l agroalimentaire, de la médecine, de l automobile, du traitement des eaux industrielles, etc. À l heure actuelle, le groupe ZHEYI a établi plus de 30 sociétés de vente à travers le pays, et toutes sortes de produits sont exportés vers l Europe, l Amérique, l Asie du Sud-Est et d autres pays et régions, et sont profondément appréciés par les clients nationaux et étrangers.

Certificat d honneur

Nouvelles

Vannes UPVC / CPVC résistantes chimiques et au lithium (DI...
Jun 26,2025
Dans le monde exigeant de la manipulation du liquide industriel, la sélection de valves appropriées est primordiale pour la sécurité, l'efficacité et la longévité. Lorsqu'ils traitent des produits chimiques ...
apprendre encore plus
Le guide ultime des tuyaux UPVC pour les industries chimiq...
Jun 19,2025
Tuyaux UPVC (chlorure de polyvinyle non plastialisés) sont largement utilisés dans le traitement chimique, l'extraction au lithium et les applications industrielles à haute pression en raison de leur résist...
apprendre encore plus
Pipes UPVC UPVC hautes performances pour des environnement...
Jun 12,2025
Tuyaux UPVC sont largement utilisés dans les industries nécessitant une résistance chimique et une durabilité exceptionnelles. Cet article explore les caractéristiques clés des tuyaux UPVC de résistance chimique...
apprendre encore plus

Laisser un message

Contrôle de qualité strict

Le groupe ZHEYI adhère au principe de « la qualité d abord », adopte des équipements de pointe au niveau international et des matières premières de haute qualité, contrôle strictement chaque maillon de la production et s engage à fournir des produits de pipeline avec d excellentes performances et une apparence exquise.

L entreprise utilise des équipements de production de pointe et des matériaux de haute qualité, notamment ceux des fabricants japonais Sekisui et américain Lubrizol. ZHEYI allie parfaitement technologie de production de pointe et gestion professionnelle. Chaque produit est soumis à un contrôle qualité rigoureux, de la production à la livraison, en passant par l inspection, garantissant ainsi une parfaite harmonie entre esthétique et fonctionnalité.
Tests de performance de précision

Chez ZHEYI, chaque produit est fabriqué avec le plus grand soin, non seulement en privilégiant une esthétique raffinée, mais aussi en garantissant une qualité intrinsèque irréprochable. Des tests de performance rigoureux garantissent la stabilité et la durabilité du produit, même dans des conditions difficiles.:

● Essai de densité : mesure la densité du matériau pour garantir l uniformité et la stabilité des structures.
● Essai de température de ramollissement Vicat : évalue le degré de ramollissement des matériaux dans des conditions de température élevée pour garantir la capacité du produit à résister à la déformation dans divers environnements.
● Test au four : simule la résistance à la chaleur à long terme et vérifie la capacité du produit à résister à des températures élevées pendant une longue période.
● Essai hydrostatique : Évaluer la résistance des tuyaux dans des conditions de haute pression pour garantir la sécurité et la fiabilité du produit.
● Test d impact au marteau-pilon : testez la résistance aux chocs du produit pendant le transport, l installation et l utilisation quotidienne.

Valve à billes de bride pneumatique Connaissance de l industrie

Diagnostic de défaut et pratiques de maintenance communes de Vannes à billes de bride pneumatique (scénarios d'application multi-industrie)

Les soupapes de billes de bride pneumatique sont largement utilisées dans l'eau potable, la métallurgie, le photovoltaïque, l'énergie nucléaire, les semi-conducteurs électroniques, les médicaments, le traitement de l'eau industrielle, les eaux usées industrielles et d'autres domaines en raison de leur ouverture et de leur fermeture rapides, de la bonne étanche et de leur résistance haute pression. Cependant, à long terme, des défaillances peuvent survenir en raison de caractéristiques moyennes, de conditions de travail ou d'une mauvaise opération. Les problèmes suivants sont des problèmes et des suggestions de maintenance courantes, qui sont analysées en combinaison avec différents scénarios de l'industrie:

1. Diagnostic et solutions de défauts communs
Vanne fuite interne ou externe
Causes possibles: Usure de l'anneau d'étanchéité (comme le vieillissement à haute température à long terme du PTFE), les dommages au siège de la valve et les boulons de bride en vrac.

Différences des applications de l'industrie:
Médecine / Semi-conducteur électronique: les milieux de haute pureté nécessitent une fuite nul et le matériau du siège de la valve doit être vérifié régulièrement (comme le polytétrafluoroéthylène renforcé de PPL).
L'énergie nucléaire / les eaux usées industrielles: les milieux corrosifs (tels que l'acide et l'alcali) sont faciles à corroder le corps de la valve, et des vannes hastelloy ou doublées de fluor doivent être utilisées.

Les actionneurs pneumatiques sont lents ou échouent
Raisons possibles: pression de la source d'air insuffisante, panne de l'électrovanne, accumulation d'eau dans le cylindre (l'air comprimé n'est pas sec).

Différences des applications de l'industrie:
Photovoltaïque / métallurgie: un environnement à haute température provoque plus d'eau condensée dans le pipeline de la source d'air et un sèche-linge doit être installé.
Eau potable: un environnement humide peut provoquer une corrosion de l'actionneur et le niveau de protection IP67 est recommandé.

Valve coincée ou incapable de changer
Raisons possibles: cristallisation moyenne (comme le sel dans les eaux usées industrielles), l'accumulation d'impuretés (comme le limon dans le traitement de l'eau), le manque d'entretien à long terme.

Différences des applications de l'industrie:
Traitement de l'eau industrielle: rincez régulièrement la cavité de la valve pour empêcher les particules de blocage.
Semi-conducteurs électroniques: la contamination par les ions métalliques doit être évitée dans les systèmes d'eau ultrapure, et des vannes entièrement doublées sont recommandées.

2. Pratiques de maintenance ciblées
Inspection et nettoyage réguliers
Industrie de l'eau potable / pharmaceutique sûre: démontez et inspectez les phoques chaque trimestre pour s'assurer qu'il n'y a pas de biofilm ou de résidu chimique.
Photovoltaïque / semi-conducteur: Utilisez de l'azote de haute pureté pour purger la conduite de gaz pour empêcher la contamination des particules.

Gestion de lubrification et de scellement
Métallurgie / puissance nucléaire: utiliser une graisse résistante à haute température (comme la graisse à base de silicone) dans des conditions à haute température pour éviter la friction sèche.
Eaux usées industrielles: Dans les environnements médiatiques corrosifs, il est recommandé d'utiliser un emballage de graphite de soufflet pour une double protection des joints de tige de soupape.

Maintenance du système pneumatique
Common à toutes les industries:
Vérifiez le triplex de la source de gaz (filtre, soupape de réduction de la pression, collecteur de brume d'huile) pour assurer une pression stable (généralement 0,4 à 0,6 MPa).
Les solénoïdes et les interrupteurs de limites doivent être résistants à la poussière et à l'épreuve de l'humidité, en particulier pour les environnements extérieurs des plantes photovoltaïques.

3. Précautions spéciales pour l'industrie
Énergie nucléaire: doit se conformer aux normes ASME III ou RCC-M, et le matériau du corps de la valve doit être résistant aux rayonnements (comme l'acier inoxydable de carbone ultra-bas 316L).
Semi-conducteurs électroniques: polissage électrolytique (RA≤0,4 μm) de la surface de la valve en contact avec le milieu pour empêcher les particules de tomber.
Médecine: Dans les conditions de stérilisation (SIP / CIP), la valve doit résister aux cycles de vapeur à haute température supérieurs à 120 ° C.
