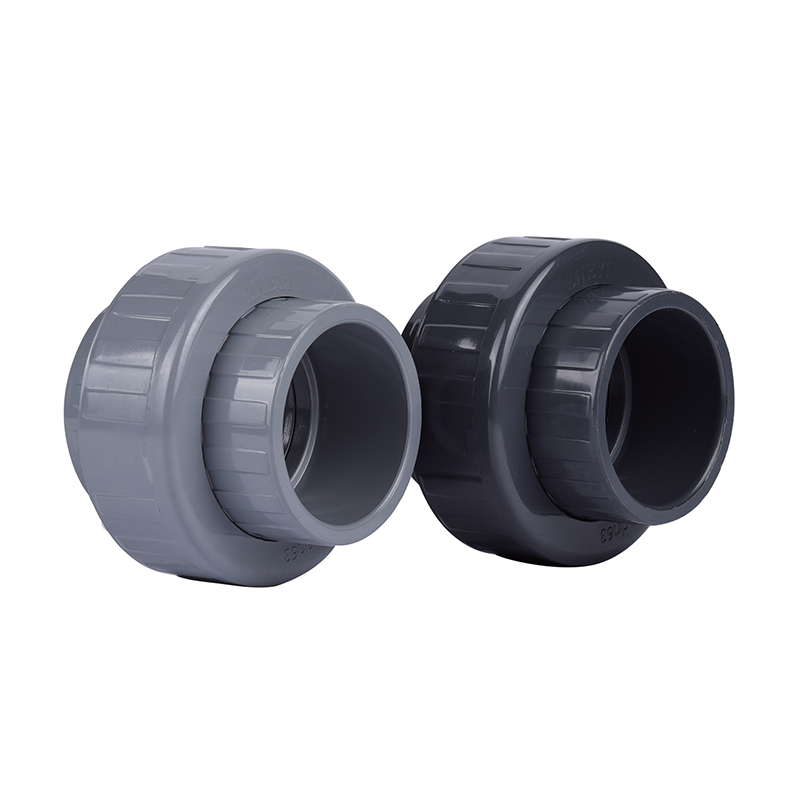

SCH8O/DIN UPVC/CPVC Ⅰ Union

L'union UPVC/CPVCⅠ présente une conception unique, permettant une installation rapide et facile sans outils ni expertise complexes. Sa structure d'étanchéité distinctive garantit zéro fuite lors de la transmission du fluide, améliorant ainsi la sécurité et la stabilité du système.

Avec une construction légère et de faibles coûts de maintenance, c'est un choix pour les systèmes de tuyauterie industriels, de construction et résidentiels. Nous nous engageons à fournir des raccords UPVC/CPVCⅠ de haute qualité pour répondre aux divers besoins des clients.

Contactez-nous

Précédent：SCH8O/DIN UPVC/CPVC Ⅱ Union
Suivant：Adaptateur femelle SCH8O/DIN UPVC/CPVC

paramètre application Normes techniques

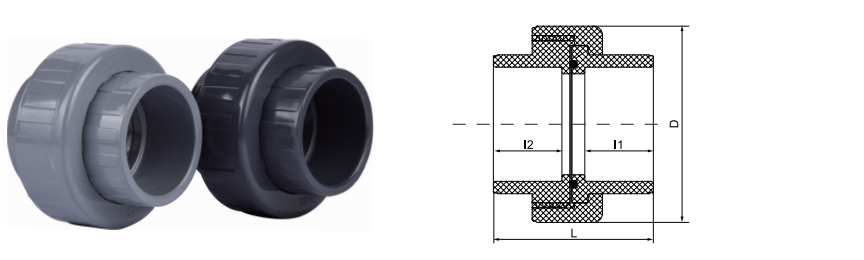

réN	réN	D	L	I1	I2
20	15	44.6	52	20	20
25	20	52.2	58	22	22
32	25	63.8	59	22	22
40	32	74	64	26	26
50	40	88	75	32	33
63	50	108	88	38	37
75	65	127	105	44	43
90	80	144	121	51	51
110	100	168	146	61	61

SCH80 · DIN · TROIS PIÈCES

Union UPVC/CPVC I

L'union SCH80/DIN UPVC/CPVC I est un raccord de tuyauterie spécialisé en trois parties conçu pour faciliter la connexion et la déconnexion rapides des sections de tuyauterie sans nécessiter de modification permanente du système. Fabriqués conformément aux normes ASTM SCH80 et DIN, ces raccords offrent une interface polyvalente pour la manipulation de fluides à haute pression. La variante UPVC (chlorure de polyvinyle non plastifié) est conçue pour la résistance chimique générale et les systèmes d'eau à température ambiante, tandis que la version CPVC (chlorure de polyvinyle chloré) étend les capacités de service aux environnements corrosifs à haute température. Le joint torique interne assure une transition étanche, ce qui en fait un composant essentiel pour les systèmes nécessitant une maintenance fréquente ou des reconfigurations modulaires dans les secteurs industriels lourds.

SCH80 / DIN

UPVC / CPVC

EPDM/FKM

PN10 - PN16

⦿

Compatibilité double norme

Disponible dans les spécifications dimensionnelles SCH80 (ANSI) et DIN, garantissant une intégration transparente dans les projets de tuyauterie internationaux et les infrastructures existantes.

⦿

Inertie chimique

La structure du polymère résiste à l'oxydation, au tartre et à la corrosion électrochimique, maintenant ainsi son intégrité structurelle lors du transport d'acides, de bases et de sels agressifs.

⦿

Plage de résistance thermique

Les unités UPVC prennent en charge des opérations jusqu'à 60°C, tandis que les variantes CPVC acceptent des fluides à haute température jusqu'à 95°C, offrant ainsi une stabilité pour l'énergie nucléaire et le traitement des batteries au lithium.

⦿

Indice de haute pression

L'épaisseur de paroi SCH80 offre une résistance mécanique et des capacités de confinement de pression accrues par rapport aux raccords SCH40 standard.

Ensemble de paramètres techniques

Paramètre technique Détail des spécifications

Composition du matériau UPVC (chlorure de polyvinyle) / CPVC (chlorure de polyvinyle chloré)

Conformité aux normes ASTM D2467 (SCH80), DIN 8061/8062

Matériau d'étanchéité EPDM/FKM (Viton) O-rings for chemical compatibility

Types de connexion Douille (soudée au solvant) ou filetée (NPT/BSPT)

Pression de service PN10 / PN16 (En fonction de la température et du diamètre)

Scénarios d'application principaux

⚙

Semi-conducteurs et électronique

Transport d'eau ultra pure (UPW) et de produits chimiques de qualité électronique dans des environnements de salle blanche pour éviter la contamination ionique.

⚙

Traitement énergétique et chimique

Manipulation d'électrolytes dans la production de batteries au lithium, la fabrication de cellules solaires photovoltaïques et le transport acide-base dans les installations métallurgiques.

⚙

Traitement de l'eau

Intégration dans les usines de traitement des eaux usées industrielles, les systèmes de dessalement et les réseaux de distribution d'eau potable.

⚙

Alimentaire et pharmaceutique

Transport de fluides dans des environnements sanitaires nécessitant des matériaux de tuyauterie non toxiques et non lixiviants conformes aux normes FDA et NSF.

Directives d'installation

Application de colle à solvant : Assurez-vous que l'emboîture et l'extrémité du tuyau sont propres et sèches avant d'appliquer l'apprêt et la colle à solvant appropriés. Prévoyez un temps de durcissement suffisant en fonction des tableaux de pression nominale du fabricant avant l’activation du système.
Inspection du joint : avant l'assemblage, vérifiez que le joint torique est correctement mis en place et exempt de débris. Lubrifier avec un lubrifiant à base de silicone si nécessaire ; évitez les huiles à base de pétrole qui peuvent dégrader les joints EPDM.
Dilatation thermique : Dans les installations en CPVC à haute température, tenez compte du coefficient de dilatation linéaire. Les raccords doivent être positionnés de manière à éviter les contraintes excessives causées par le mouvement thermique.
Conditions de stockage : Stockez les raccords dans un endroit ombragé, à l'abri de l'exposition directe aux UV, afin d'éviter une fragilisation du matériau à long terme. Conservez les unités dans leur emballage d'origine pour protéger les filetages et les surfaces d'étanchéité des dommages mécaniques.

Notes de maintenance critiques

Après tout démontage, remplacez toujours le joint torique. La réutilisation de joints comprimés entraîne des performances de fuite imprévisibles.
Inspectez périodiquement les filetages des écrous-raccords pour détecter tout signe de déformation ou de blanchiment sous contrainte, en particulier dans les systèmes soumis à des cycles de température fréquents.
N'utilisez pas d'outils métalliques pour serrer l'écrou-raccord au-delà d'un serrage manuel plus un quart de tour. Un serrage excessif provoque des fissures sous contrainte dans les écrous thermoplastiques.
Pour les raccords en CPVC en service chaud continu au-dessus de 80°C, mettre en œuvre un protocole d'inspection semestriel pour la décoloration du matériau ou la fissuration de la surface.

Ces raccords I Union sont déployés dans les secteurs du traitement de l'eau chimique, métallurgique, photovoltaïque, nucléaire, du lithium, des semi-conducteurs électroniques, de l'alimentation, de la pharmacie, de l'automobile et de l'industrie pour les liquides acides-alcalis, l'eau ultrapure, l'eau potable, l'eau de qualité électronique et les canalisations d'eaux usées industrielles.
