sur mesure Adaptateur femelle SCH8O/DIN UPVC/CPVC Pour l'industrie alimentaire / automobile / électronique

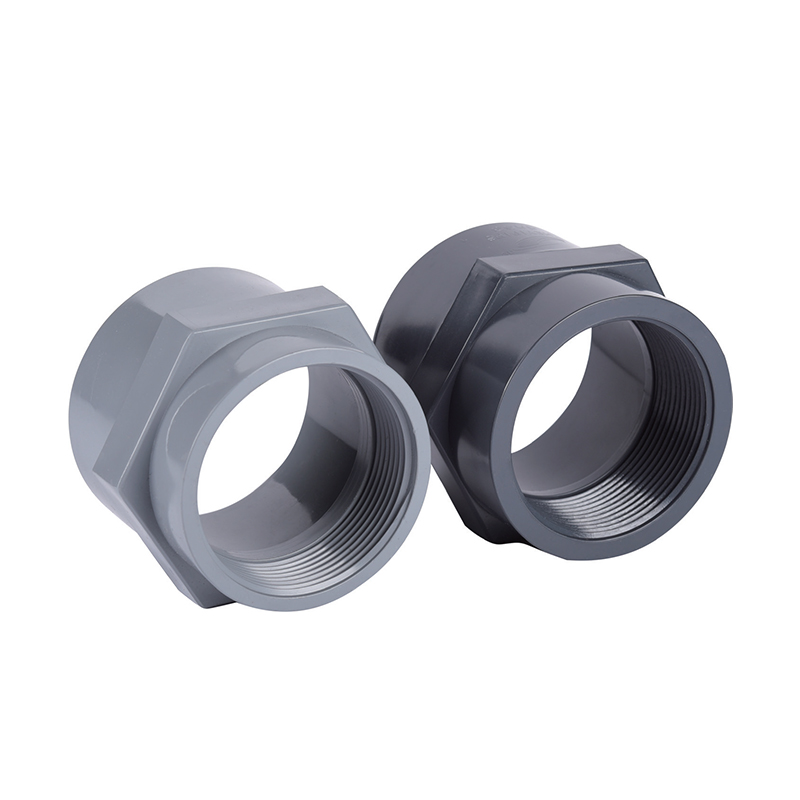

Adaptateur femelle SCH8O/DIN UPVC/CPVC

Adaptateur femelle SCH8O/DIN UPVC/CPVC

L'adaptateur femelle UPVC/CPVC assure une connexion sécurisée avec les raccords de tuyauterie standard, empêchant efficacement les fuites et améliorant la sécurité et la fiabilité du système de tuyauterie.

Il est largement utilisé dans les systèmes de plomberie domestique, les systèmes CVC et le transport de fluides industriels. Nos adaptateurs femelles UPVC/CPVC offrent performances et durabilité, avec des avantages tels qu'une construction légère, une installation facile et de faibles coûts de maintenance.

Contactez-nous
  • Adaptateur femelle SCH8O/DIN UPVC/CPVC
Précédent：SCH8O/DIN UPVC/CPVC Ⅰ Union
Suivant：Adaptateur mâle SCH8O/DIN UPVC/CPVC

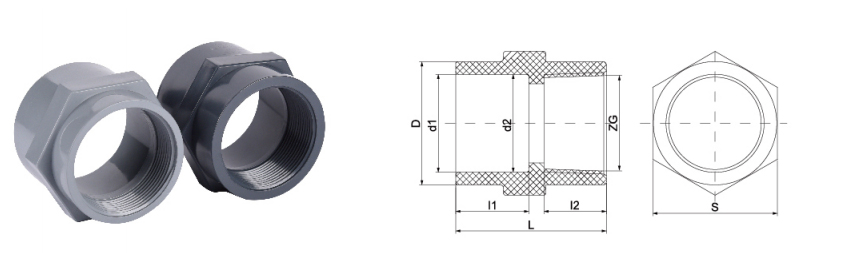

paramètre application Normes techniques

  • TAILLE/NOM.

    dn20

    dn25

    dn32

    dn40

    réN50

    dn63

    dn75

    dn90

    dn110

    (réN15)

    (réN20)

    (DN25)

    (DN32)

    (DN40)

    réN50)

    (DN65)

    (DN80)

    (DN100)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    (2-1/2")

    (3")

    (4")

    DIN

    d1

    20.3

    25.3

    32.3

    40.3

    50.3

    63.3

    75.3

    90.3

    110.4

    d2

    20.1

    25.1

    32.1

    40.1

    50.1

    63.1

    75.1

    90.1

    110.1

    D

    29

    35

    42

    52

    61

    75

    90

    106

    127

    L

    45

    51

    56

    62

    70

    75

    80

    90

    108

    I1

    20

    22

    24

    28

    31

    38

    44

    51

    61.5

    I2

    19

    20

    23

    24

    27

    28

    29

    31

    38

    S

    30

    36

    45

    54

    64

    77

    91

    108

    130

    ZG

    1/2"

    3/4"

    1"

    1-1/4"

    1-1/2"

    2"

    2-1/2"

    3"

    4"

    ANSI

    d1

    21.54

    26.87

    33.66

    42.42

    48.56

    60.63

    73.38

    89.31

    114.76

    d2

    21.23

    26.57

    33.27

    42.04

    48.11

    60.17

    72.85

    88.7

    114.07

    D

    29.7

    35.3

    43.7

    53.1

    59.9

    73.1

    88

    105.3

    132

    L

    40.22

    44.4

    49.6

    55.25

    58.25

    66.6

    77.5

    83.65

    99.7

    I1

    23.22

    26.4

    29.57

    32.75

    35.93

    39.1

    45.45

    48.63

    58.15

    TNP

    1/2"

    3/4"

    1"

    1-1/4"

    1-1/2"

    2"

    2-1/2"

    3"

    4"

    JIS

    d1

    21.54

    26.87

    33.66

    42.42

    48.56

    60.63

    73.38

    89.31

    114.76

    d2

    21.23

    26.57

    33.27

    42.04

    48.11

    60.17

    72.85

    88.7

    114.07

    D

    29.7

    35.3

    43.7

    53.1

    59.9

    73.1

    88

    105.3

    132

    L

    40.22

    44.4

    49.6

    55.25

    58.45

    66.6

    77.5

    83.65

    99.7

    I1

    23.22

    26.4

    29.57

    32.75

    35.93

    39.1

    45.45

    48.63

    58.15

    TNP

    1/2"

    3/4"

    1"

    1-1/4"

    1-1/2"

    2"

    2-1/2"

    3"

    4"

SCH80 / DIN · TRANSITION FILETÉE
Adaptateur femelle UPVC/CPVC
Douille x filetage femelle · NPT/BSPT · PN10-PN16
L'adaptateur femelle SCH80/DIN UPVC/CPVC est un raccord thermoplastique essentiel conçu pour faciliter la transition entre les tuyauteries non métalliques et les composants mâles filetés, tels que les vannes, les jauges ou les sections de tuyaux métalliques. Fabriqués conformément aux normes Schedule 80 (SCH80) ou DIN, ces adaptateurs sont conçus avec une épaisseur de paroi accrue pour résister à des pressions internes et des contraintes mécaniques plus élevées par rapport aux raccords standard. Les filetages femelles internes sont usinés avec précision pour garantir une étanchéité lors de l'intégration dans des systèmes de tuyauterie sous pression. En utilisant des résines UPVC (chlorure de polyvinyle non plastifié) ou CPVC (chlorure de polyvinyle chloré), ces composants fournissent une solution chimiquement inerte pour le transport de fluides corrosifs et d'eau de haute pureté, maintenant l'intégrité structurelle dans une large plage de températures industrielles et de concentrations chimiques.
UPVC/CPVC SCH80 / DIN NPT / BSPT PN10-PN16
①
Inertie chimique
La résistance à un large spectre d'acides, de bases et de sels empêche la dégradation des matériaux et la contamination des fluides dans les environnements de traitement sensibles.
②
Stabilité thermique
Les variantes en CPVC prennent en charge des températures de fonctionnement allant jusqu'à 93 °C (200 °F), ce qui les rend adaptées à la manipulation de liquides chauds corrosifs et aux systèmes d'eau industrielle.
③
Faible perte de friction
La finition de surface interne lisse minimise les turbulences et les chutes de pression, réduisant ainsi les besoins en énergie pour le transport des fluides.
④
Compatibilité standardisée
La conformité aux normes dimensionnelles SCH80 et DIN garantit une intégration transparente avec l'infrastructure et les équipements de tuyauterie industrielle mondiale.
Spécifications techniques
Options matérielles UPVC (gris/bleu) / CPVC (gris clair/crème)
Conformité aux normes ASTM D2467 (SCH80), DIN 8063, OIN 1452
Pression nominale Classes de pression PN10, PN16 ou SCH80
Type de connexion Douille (colle à solvant) x filetage femelle NPT/BSPT
Gamme de tailles 1/2" à 4" (DN15 - DN100)
Compatibilité des fils
Les filetages femelles sont conçus pour s'accoupler avec des composants filetés mâles standard NPT ou BSPT. La géométrie du filetage conique fournit un joint d'étanchéité mécanique lorsqu'elle est combinée avec un ruban PTFE. Pour les systèmes traitant des supports de haute pureté, sélectionnez des filetages avec des spécifications de bavures réduites.
Résistance chimique
L'UPVC offre une résistance à la plupart des acides et bases inorganiques jusqu'à 60°C. Le CPVC étend la compatibilité chimique à une gamme plus large d'acides organiques et de milieux chlorés à des températures élevées. Vérifiez toujours la compatibilité avec la chimie du processus spécifique.
Scénarios d'application principaux
⛭
Chimie et métallurgie
Transport d'acide sulfurique, d'acide chlorhydrique et de soude caustique dans les lignes de décapage et de traitement.
⛭
Electronique et semi-conducteurs
Distribution d'eau ultra pure (UPW) et de produits chimiques de qualité électronique où la contamination ionique doit être évitée.
⛭
Énergie renouvelable
Systèmes de tuyauterie pour la production de batteries au lithium et la fabrication de cellules photovoltaïques (PV).
⛭
Traitement de l'eau
Traitement des eaux usées industrielles, perméat RO (osmose inverse) et distribution d'eau potable.
⛭
Alimentaire et pharmaceutique
Transport sanitaire d'eau déminéralisée et de solutions de nettoyage en place (CIP).
Directives d'installation
  • Étanchéité des filetages : utilisez uniquement du ruban PTFE (téflon) conçu pour les filetages en plastique. Évitez d'utiliser des enduits pour tuyaux à base de solvants qui peuvent provoquer des fissures sous contrainte environnementale (ESC) dans les matériaux UPVC ou CPVC.
  • Gestion du couple : Ne serrez pas trop les adaptateurs filetés femelles. Les filetages en plastique sont susceptibles de se dénuder ou de se fissurer si une force mécanique excessive est appliquée. Un serrage manuel plus un à deux tours est généralement suffisant.
  • Colle à solvant : assurez-vous que l'extrémité de l'emboîture est nettoyée et apprêtée avant d'appliquer la colle à solvant appropriée. Respecter les temps de prise et de durcissement recommandés en fonction de la température ambiante et du diamètre du tuyau.
  • Conditions de stockage : Stockez les raccords dans un endroit frais et ombragé, à l'abri de l'exposition directe aux UV pour éviter toute fragilisation à long terme. Conservez les composants dans leur emballage d'origine pour protéger les filetages des dommages physiques et des débris.
Restrictions critiques
  • N'utilisez pas d'adaptateurs femelles CPVC avec des acides oxydants tels que l'acide nitrique à une concentration supérieure à 15 % à des températures élevées.
  • Évitez les charges d'impact ou les coups de bélier soudains dépassant 1,5 fois la pression de service nominale.
  • Ne convient pas au service à la vapeur ou à l’exposition continue aux UV sans revêtement protecteur.
  • N'utilisez jamais de clés à tube en métal directement sur le corps de l'adaptateur en plastique. Utilisez des clés à sangle ou des outils rembourrés pour éviter les rayures sur la surface.
  • N'appliquez pas de produit d'étanchéité pour filetage sur les deux premiers filetages afin d'éviter toute intrusion de produit d'étanchéité dans le flux de fluide.
Ces adaptateurs femelles sont utilisés dans les industries chimiques, métallurgiques, photovoltaïques, nucléaires, du lithium, des semi-conducteurs électroniques, alimentaires, pharmaceutiques, automobiles et de traitement de l'eau industrielle pour la manipulation de liquides acides-alcalins, d'eau ultrapure, d'eau potable, d'eau de qualité électronique et de canalisations d'eaux usées industrielles.
ASTM D2467 DIN 8063 OIN 1452 Classé SCH80 Compatible avec le ruban PTFE
