sur mesure SCH8O/DIN UPVC/CPVC Ⅱ Union Pour l'industrie alimentaire / automobile / électronique

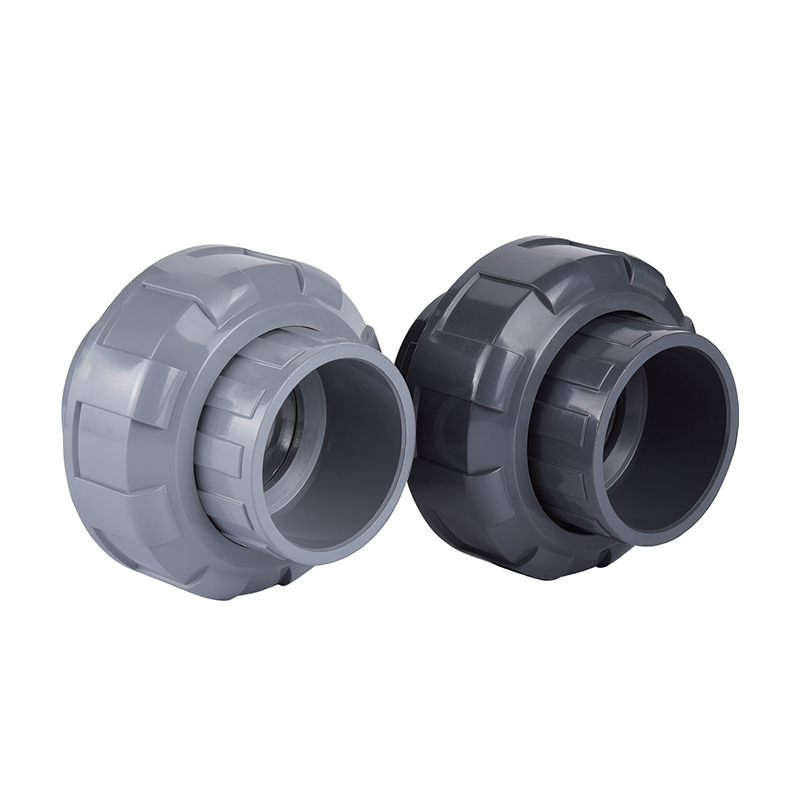

SCH8O/DIN UPVC/CPVC Ⅱ Union

SCH8O/DIN UPVC/CPVC Ⅱ Union

L'union UPVC/CPVCⅡ présente des propriétés anti-âge, maintenant ses performances physiques et chimiques même dans des environnements difficiles. Sa conception permet une installation rapide et facile sans outils complexes, ce qui permet d'économiser du temps et des coûts.

Le raccord offre des performances d'étanchéité exceptionnelles, empêchant efficacement les fuites et assurant la stabilité et la sécurité du système.

Contactez-nous
paramètre application Normes techniques

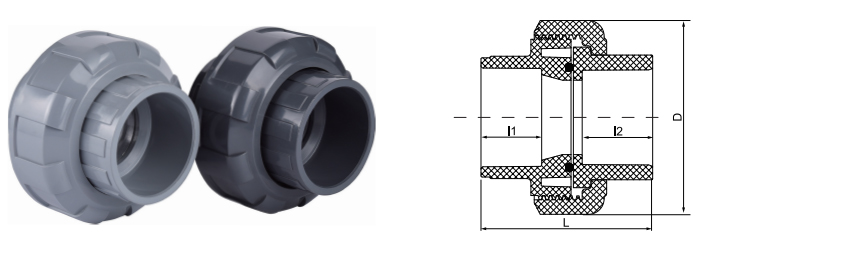

  • réN

    réN

    D

    L

    I1

    I2

    20

    15

    56

    54

    22

    22

    25

    20

    63

    65

    22

    22

    32

    25

    75

    71

    24

    24

    40

    32

    85

    80

    28

    28

    50

    40

    99

    89

    31

    31

    63

    50

    118

    98

    38

    38

SCH80 / DIN · RACCORD EN TROIS PIÈCES
Union UPVC/CPVC Type II
Douille ou filetée · Joint EPDM/FKM · Double norme
L'union SCH80/DIN UPVC/CPVC II est un composant essentiel conçu pour la connexion sécurisée et la maintenance facile des systèmes de tuyauterie thermoplastique industriels. Conçu pour répondre aux normes métriques ASTM Schedule 80 et DIN, ce raccord-union présente une construction en trois pièces qui permet la déconnexion des sections de tuyaux sans couper la conduite. La variante UPVC (chlorure de polyvinyle non plastifié) offre une résistance chimique pour le traitement général de l'eau et le transport de fluides corrosifs, tandis que la version CPVC (chlorure de polyvinyle chloré) est spécifiquement utilisée pour les applications à températures plus élevées et les traitements chimiques agressifs. Les filetages usinés avec précision et les joints toriques EPDM ou FKM de haute qualité garantissent une étanchéité dans les conditions de pression nominale, ce qui en fait un choix standard pour la manipulation de fluides industriels et de haute pureté.
01
Compatibilité double norme
Disponible dans les spécifications SCH80 (ASTM) et DIN pour s'intégrer de manière transparente dans diverses configurations de tuyauterie internationales.
02
Polyvalence des matériaux
Options UPVC pour les fluides corrosifs à température ambiante et CPVC pour une résistance chimique à température élevée jusqu'à 93°C (200°F).
03
Maintenabilité du système
La conception du raccord facilite le remplacement rapide des vannes ou des équipements, réduisant ainsi les temps d'arrêt dans les environnements de traitement continu.
04
Inertie chimique
Le matériau thermoplastique non corrosif empêche la lixiviation des ions, maintenant ainsi la pureté du milieu dans les applications électroniques ou pharmaceutiques sensibles.
Spécifications techniques
Options matérielles
UPVC (gris), CPVC (gris clair/beige)
Pression nominale
PN16 ou SCH80 (varie selon la taille et la température)
Type de connexion
Douille (ciment à solvant) ou filetée (NPT/PT)
Matériau d'étanchéité
Joints toriques EPDM ou FKM (Viton)
Conformité aux normes
ASTM D2467, ASTM F439, DIN 8063
Scénarios d'application principaux
Semi-conducteurs et électronique
Transport d'eau ultra pure (UPW) et de produits chimiques de qualité électronique où la contamination métallique doit être éliminée.
Chimie et métallurgie
Transport d'acides, de bases et de sels dans les lignes de placage, les processus de décapage et les systèmes de dosage de produits chimiques.
Énergie renouvelable
Tuyauterie pour la fabrication de cellules photovoltaïques (PV) et le traitement de l'électrolyte des batteries lithium-ion.
Traitement des eaux industrielles
Traitement des eaux usées industrielles, dessalement de l'eau de mer et distribution d'eau potable.
Alimentaire et pharmaceutique
Transport sanitaire d'eau déminéralisée et de solutions de nettoyage en place (CIP).
Directives d'installation
  • Soudage au solvant : Assurez-vous que les extrémités des tuyaux sont d’équerre et ébavurées. Utilisez l'apprêt et la colle à solvant appropriés spécifiques au matériau (UPVC vs CPVC) pour garantir une liaison moléculaire.
  • Inspection du joint torique : avant l'assemblage, vérifiez que le joint torique est correctement placé dans sa rainure et exempt de débris pour éviter les fuites de dérivation.
  • Serrage à la main : les raccords-unions doivent généralement être serrés à la main. Évitez de serrer trop fort avec les clés, car une force excessive peut provoquer des fissures sous contrainte dans les composants des écrous thermoplastiques.
  • Conditions de stockage : Conserver dans un environnement frais et sec, à l’abri de l’exposition directe aux UV pour éviter la dégradation à long terme de la structure du polymère.
  • Dilatation thermique : lorsqu'il est utilisé dans des conduites à haute température en CPVC, assurez-vous que le système de tuyauterie comprend des boucles de dilatation adéquates pour éviter les contraintes mécaniques sur les joints unions.
Entretien et inspection
  • Vérifiez périodiquement l'écrou-raccord pour détecter tout signe de fluage ou de fissuration, en particulier dans les applications thermiques à cycle élevé.
  • Remplacer les joints toriques lors de tout démontage. La réutilisation de joints comprimés ou vieillis compromet l’intégrité des fuites.
  • Pour les raccords en CPVC utilisés dans des applications chimiques chaudes, inspectez chaque année tout changement de couleur ou tout ramollissement de la surface, indicateurs d'une attaque chimique.
  • N'utilisez pas de lubrifiants à base de pétrole sur les filetages ou les joints toriques. Utilisez uniquement des lubrifiants à base de silicone ou PTFE approuvés pour les thermoplastiques.
  • Lors de la reconnexion après la maintenance, assurez-vous que les filetages sont propres et en bon état. Le filetage croisé entraîne une défaillance immédiate du joint.
Ces syndicats sont largement déployés dans les secteurs de la chimie, de la métallurgie, du photovoltaïque, du nucléaire, du lithium, des semi-conducteurs électroniques, de l'alimentation, de la pharmacie, de l'automobile et du traitement des eaux industrielles pour la manipulation de liquides acides-alcalis, d'eau ultrapure, d'eau potable, d'eau de qualité électronique et de canalisations d'eaux usées industrielles.
