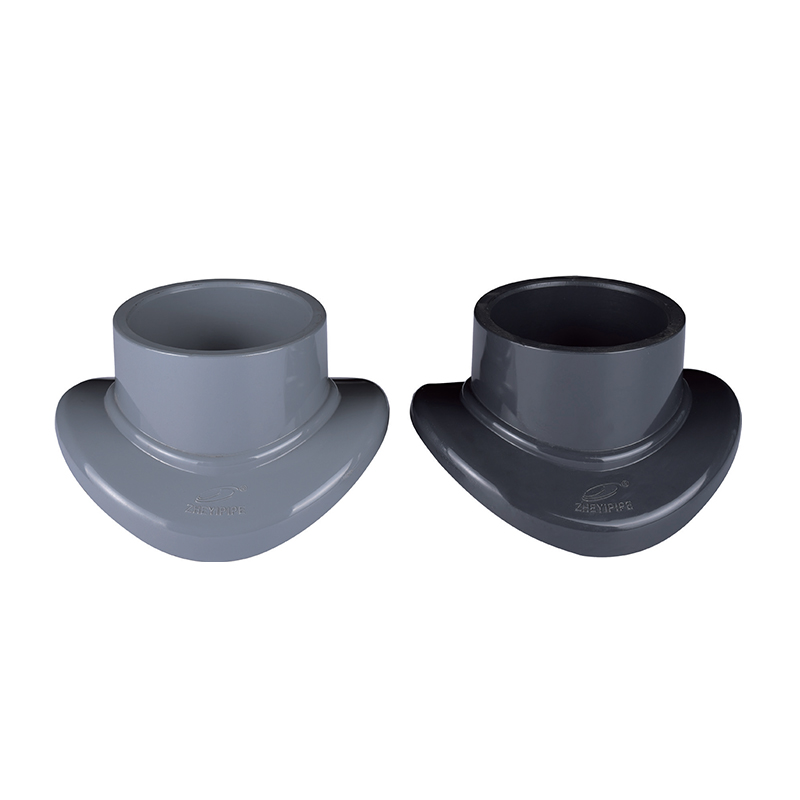

Joint de selle SCH8O/DIN UPVC/CPVC

Le joint à selle est réputé pour sa conception unique en forme de selle, permettant des branchements sans couper ni endommager la canalisation principale. Cela simplifie l'installation et réduit les difficultés et les coûts de construction tout en offrant des performances d'étanchéité pour éviter les fuites.

Il convient aux systèmes d'alimentation en eau chaude et froide, aux systèmes de protection incendie et aux industries telles que les produits chimiques et pharmaceutiques. Les joints à selle UPVC/CPVC offrent des solutions de connexion fiables pour diverses applications.

Contactez-nous

Précédent：Prise en charge des tuyaux UPVC / CPVC
Suivant：SCH8O/DIN UPVC/CPVC Ⅱ Union

paramètre application Normes techniques

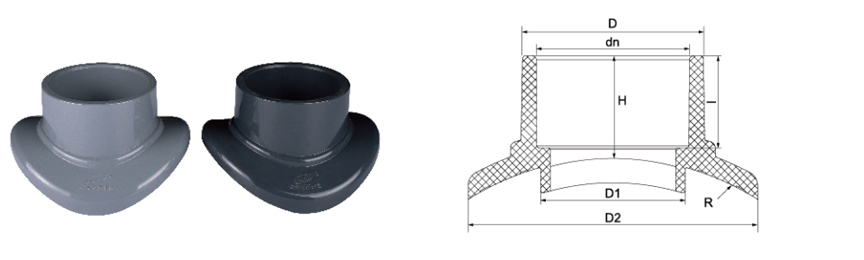

Taille nominale Φ	ΦD	ΦD1	ΦD2	R.	H	Je
Φ75 × 32	40	30	60	37.5	26	22
Φ90 × 32	40	30	65	45	26	22
Φ110 × 32	40	30	65	55	26	22
Φ140 × 32	40	30	70	70	26	22
Φ140 × 50	60	55	100	70	36	31
Φ140 × 63	75	60	100	70	40	38
Φ160 × 32	40	30	70	80	26	22
Φ160 × 50	60	60	100	80	36	31
Φ160 × 63	75	60	120	80	40	38
Φ160 × 90	105	90	150	80	56	51
Φ200×90	104	90	152	100	56	51
Φ225×32	40	30	60	112.5	26	22
Φ225×50	60	55	100	112.5	36	31
Φ225×63	75	60	120	112.5	42	38
Φ225 × 75	88	70	120	112.5	50	44
Φ225 × 90	105	90	155	112.5	56	51
Φ250 × 32	40	30	70	125	26	22
Φ250 × 63	75	60	120	125	42	38
Φ280 × 32	40	30	70	140	26	22
Φ280 × 50	60	55	100	140	36	31
Φ280 × 63	75	60	120	140	42	38
Φ280 × 75	88	70	120	140	50	44
Φ315×32	40	30	70	157.5	26	22
Φ315×50	60	55	100	157.5	36	31
Φ315×63	75	60	120	157.5	42	38
Φ315×75	88	70	118	157.5	50	44
Φ355×63	75	60	120	177.5	42	38

SCH80/DIN · JOINT DE SELLE

Solution de connexion de branche UPVC/CPVC

Conception à pince · Pas de coupure de pipeline · Conformité à deux normes

Le joint de selle SCH80/DIN UPVC/CPVC est un composant de tuyauterie spécialisé conçu pour brancher des canalisations existantes sans avoir besoin de couper ou de reconfigurer en profondeur le système. Fabriqués pour être conformes aux normes dimensionnelles américaines SCH80 et européennes DIN, ces joints à selle sont disponibles en matériaux de polychlorure de vinyle non plastifié (UPVC) et de polychlorure de vinyle chloré (CPVC). La structure mécanique se compose d'une conception à pince en deux parties qui crée une connexion étanche autour du tuyau principal, facilitant l'installation de conduites secondaires pour la distribution des fluides. Ces joints sont conçus pour résister aux concentrations chimiques concentrées et aux environnements à haute pression courants dans la manipulation des fluides industriels, fournissant une interface stable pour les capteurs, les jauges ou les extensions de tuyaux latérales.

◆

Inertie chimique

Les variantes UPVC et CPVC présentent une résistance élevée aux acides, aux bases et aux sels, empêchant ainsi la dégradation des matériaux lors du transport de fluides industriels corrosifs ou d'eau ultra pure.

◆

Intégrité structurelle

L'épaisseur de paroi SCH80 offre des pressions nominales accrues par rapport aux raccords standard, garantissant que le joint de selle maintient son étanchéité sous les fluctuations hydrauliques.

◆

Facilité d'intégration

Le mécanisme de serrage permet une expansion rapide des réseaux de canalisations, réduisant considérablement les heures de travail et les temps d'arrêt du système lors des mises à niveau ou de la maintenance des installations.

◆

Polyvalence de température

La variante CPVC prend en charge des plages de températures élevées jusqu'à 93 °C (200 °F), ce qui la rend adaptée au transport de liquides corrosifs chauds et au traitement des eaux industrielles.

Spécifications techniques

Conformité aux normes ASTM SCH80, DIN 8061/8062

Options matérielles UPVC (chlorure de polyvinyle), CPVC (chlorure de polyvinyle chloré)

Type de connexion Pince mécanique avec joint torique / interface solvant-ciment

Gamme de tailles Compatible avec les diamètres de tuyaux primaires de 20 mm à 400 mm

Pression de service PN10 - PN16 (selon la taille et le matériau)

Principales fonctionnalités

La conception à pince élimine la coupe du pipeline

Le joint torique fournit une connexion de dérivation étanche

Compatible avec les dimensions de tuyaux SCH80 et DIN

La qualité CPVC prend en charge les applications de liquides chauds jusqu'à 93°C

Convient pour l'installation de capteurs, de jauges ou de tuyaux latéraux

Réduit les temps d’arrêt du système pendant l’expansion

Semi-conducteurs et électronique

Distribution d'eau de qualité électronique et d'eau ultra pure (UPW) dans les environnements de salle blanche où une faible lixiviation est requise.

Chimie et métallurgie

Transport sûr d’acides concentrés et de liquides alcalins dans les usines de métallurgie et de traitement chimique.

Énergie renouvelable

Infrastructure de tuyauterie pour la fabrication de cellules solaires photovoltaïques et les lignes de production d'électrolytes pour batteries au lithium.

Traitement des eaux industrielles

Traitement des eaux usées industrielles, dessalement de l'eau de mer et transport d'eau déminéralisée dans les installations nucléaires et alimentaires.

▼

Directives d'installation

Préparation de la surface : assurez-vous que la surface du tuyau principal est exempte de débris, de rayures ou d'humidité avant de monter le joint à selle pour garantir que le joint offre une étanchéité à l'air.
Contrôle du couple : lors du serrage des boulons mécaniques sur le collier de serrage, appliquez un couple uniforme sur tous les points pour éviter toute contrainte localisée sur le matériau UPVC/CPVC, ce qui pourrait entraîner une fissuration sous contrainte environnementale.
Utilisation de l'adhésif : Pour les types de selles à souder au solvant, utilisez l'apprêt et le ciment appropriés spécifiés pour l'UPVC ou le CPVC. Ne mélangez pas de ciments destinés à différents types de matériaux.
Conditions de stockage : Stockez les composants dans un environnement frais et sec, à l'abri de l'exposition directe aux UV. Le rayonnement ultraviolet à long terme peut affecter la résistance aux chocs des polymères à base de PVC au fil du temps.

▲

Entretien et inspection

Inspectez périodiquement le joint torique pour déceler tout signe de déformation rémanente à la compression ou d'attaque chimique. Remplacez-le si des fissures ou un aplatissement sont observés.
Vérifiez le couple des boulons chaque année. Les vibrations ou les cycles thermiques peuvent provoquer un desserrage progressif de la pince mécanique.
Pour les joints à selle en CPVC en service à chaud, surveillez la décoloration ou la fragilité comme premiers indicateurs de dégradation du matériau.
Lors du démontage, remplacez tous les joints et joints toriques plutôt que de réutiliser les anciens joints pour maintenir leur intégrité étanche.

Ces joints de selle sont utilisés dans les industries chimiques, métallurgiques, photovoltaïques, nucléaires, du lithium, des semi-conducteurs électroniques, alimentaires, pharmaceutiques, automobiles et de traitement de l'eau industrielle pour la manipulation de liquides acides-alcalins, d'eau ultrapure, d'eau potable, d'eau de qualité électronique et de canalisations d'eaux usées industrielles.

DIN 8061/8062 ASTM SCH80 Résistant aux UV (certaines qualités) Résistant aux produits chimiques
