T-shirt réducteur SCH8O/DIN UPVC/CPVC

Le t-shirt réducteur UPVC/CPVC est utilisé dans les industries du traitement de l'eau, de la chimie et de la construction. Fabriqué à partir de matériaux UPVC ou CPVC de haute qualité, il présente une résistance à la corrosion et des performances à haute température.

Le Té réducteur est conçu pour connecter des tuyaux de différents diamètres, permettant des transitions en douceur dans le système de tuyauterie, réduisant la résistance à l'écoulement et améliorant l'efficacité globale. Il est facile à installer, offre une étanchéité pour éviter les fuites et est léger pour un transport et une installation pratiques. Le T-shirt réducteur est conforme aux normes internationales pour garantir une qualité fiable.

Contactez-nous

Précédent：Bride boucleuse SCH8O/DIN UPVC/CPVC
Suivant：SCH8O/DIN UPVC/CPVC 45°Coude

paramètre application Normes techniques

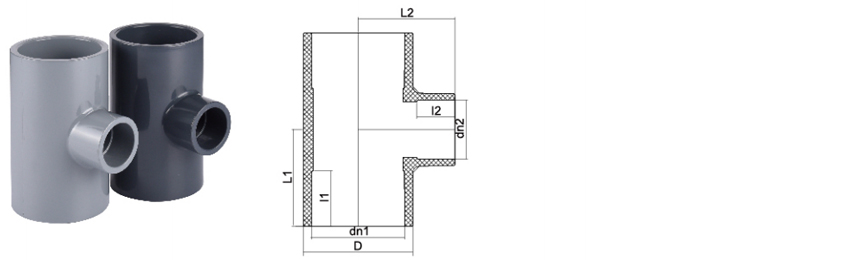

dn1×dn2	DN	D	L1	L2	I1	I2
25×20	20×15	32.2	31	31	18.75	16
32×20	25×15	41.2	36	35.4	23.5	17
32×25	25×20	40.6	36	36	22	18.5
40×20	32×15	50	43	40	27	17
40×25	32×20	50	45	42	27	18
50×25	40×20	60.6	51.5	47	32	19
50×32	40×25	61	51	50.4	31	22
63×25	50×20	75	62.5	62.5	38	19
63×32	50×25	75	62.5	62.5	38	22
63×40	50×32	75	62.5	62.5	38	26
63×50	50×40	75	66	66	38	31
75×32	65×25	91	73.5	63.5	44	22
75×40	65×32	91	73.5	67	44	27
75×50	65×40	91	73.5	73	44	31
75×63	65×50	88	79	79	44	38
90×25	80×20	106	77	70	51	19
90×32	80×25	104	77	74	51	22
90×40	80×32	106	77	77	51	27
90×50	80×40	104	92	83	51	31
90×63	80×50	104	87	92.4	51	44
90×75	80×65	104	92	95	57	44
110×32	100×25	126	105	80	61	22
110×63	100×50	126.8	106	99	61	38
110×75	100×65	126	105	104	61	44
140×63	125×50	165	130.5	115	76	38.5
140×90	125×80	165	130.5	128.5	76	52
160×63	150×50	185	128	125	86	38
160×75	150×65	185	128	132	86	44
160×90	150×80	185	149	139.5	86	51
160×110	150×100	185	149	149	86	61
225×63	200×50	254	172	160	119	38
225×75	200×65	254	172	165	119	44
225×90	200×80	254	172	170	119	51
225×110	200×100	254	182	180	119	61
225×140	200×125	254	205	195	119	76
225×160	200×150	254	205	205	119	86
280×110	250×100	314.5	268	208	146	61
280×140	250×125	314.5	268	223	146	61
280×160	250×150	314.5	268	235	146	61
280×225	250×200	314.5	268	267	146	61
315×160	300×150	345	250	249	165	86
315×225	300×200	344	295	279	168	120
400×315	400×300	433	376	343	207	165
500×315	500×300	536	390	417	230	164

Té réducteur SCH80/DIN UPVC/CPVC - Solutions de raccords de tuyaux conformes aux normes

Cette page produit fournit les spécifications techniques et les détails d'application de nos tés réducteurs UPVC/CPVC standard SCH80 et DIN. Ces raccords sont conçus pour une redirection précise du débit et une réduction du diamètre dans les systèmes de tuyauterie industriels, garantissant des performances fiables dans diverses applications de transfert de fluides.

Caractéristiques du produit

Conformité à la double norme : Fabriqué conformément aux normes ASTM D1784 (SCH80) et DIN 8063, garantissant précision dimensionnelle et compatibilité avec une large gamme de réseaux de canalisations industriels.
Résistance à la corrosion : Fabriqué à partir de chlorure de polyvinyle non plastifié (UPVC) et de chlorure de polyvinyle chloré (CPVC), offrant une résistance aux acides, aux alcalis, aux sels et à d'autres produits chimiques corrosifs. Cette propriété prolonge la durée de vie dans le traitement chimique, le traitement de l’eau et les applications en laboratoire.
Intégrité structurelle : Conçu avec une épaisseur de paroi robuste pour résister aux variations élevées de pression et de température, maintenant la stabilité des joints sous contrainte opérationnelle. Convient aux applications sous pression et sans pression, y compris les systèmes pour l'eau potable, les produits chimiques industriels et les eaux usées.
Connexion transparente : Conçu pour des connexions sécurisées et sans fuite en ciment solvant ou filetées, facilitant une installation et une maintenance efficaces du système. L'alésage interne précis favorise un écoulement fluide et fluide, minimisant ainsi les pertes de pression et les turbulences.

Spécifications techniques

Paramètre	SCH80 UPVC/CPVC	DIN UPVC/CPVC
Matériel	UPVC (Type I Grade I), CPVC (Classe cellulaire 23447)	PVC, CPVC
Normes	ASTM D1784, ASTM D2467	DIN 8063, DIN 8080
Pression de service	Jusqu'à 150 PSI à 73,4°F (23°C)	PN 10 / PN 16
Plage de température	UPVC : 0°C à 60°C ; CPVC : -10°C à 95°C	UPVC : 0°C à 60°C ; CPVC : -10°C à 95°C

Domaines d'application

Le té réducteur SCH80/DIN UPVC/CPVC fait partie intégrante des systèmes nécessitant une gestion durable et fiable des flux. Son application couvre divers secteurs, notamment :

Traitement et stockage de produits chimiques
Stations de traitement et de distribution d'eau
Systèmes de gestion des eaux usées
Lignes de transfert de fluides de laboratoire
Transformation des aliments et des boissons

Demandes d'approvisionnement courantes

1. Quelles sont les principales différences entre les tés réducteurs standard SCH80 et DIN, et comment sélectionner celui qui convient à mon projet ?

La principale différence réside dans leurs normes dimensionnelles et leurs valeurs nominales de pression. SCH80 est une norme américaine basée sur la taille des tuyaux, tandis que DIN est une norme métrique européenne basée sur la pression nominale (PN). Les raccords SCH80 sont couramment utilisés en Amérique du Nord pour les applications haute pression, tandis que le DIN est répandu en Europe et en Asie. Le bon choix dépend de votre infrastructure de tuyauterie existante et des exigences du projet. Pour des informations détaillées sur le dimensionnement et la compatibilité, veuillez consulter les spécifications techniques ou contacter notre équipe d'ingénierie pour garantir une intégration transparente.

2. Comment la température et la pression nominales d'un té réducteur UPVC se comparent-elles à celles d'un té réducteur CPVC dans un environnement de traitement chimique ?

Les raccords UPVC et CPVC sont tous deux très résistants aux produits chimiques, mais ils diffèrent dans leurs limites de température de fonctionnement. L'UPVC convient aux applications avec une température maximale d'environ 60°C (140°F), tandis que le CPVC peut gérer des températures plus élevées jusqu'à 95°C (203°F) et convient aux fluides corrosifs chauds. Si votre application implique des liquides chauds ou de la vapeur, un té réducteur CPVC est le choix le plus approprié et le plus fiable. La sélection du bon matériau est essentielle à l’intégrité et à la longévité du système. Nos fiches techniques de produits contiennent des courbes de réduction de pression spécifiques pour différentes températures, qui doivent être revues en fonction de vos conditions de fonctionnement spécifiques.

Entreprise

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Oui Chine T-shirt réducteur SCH8O/DIN UPVC/CPVC Pour l'industrie alimentaire / automobile / électronique fournisseur et sur mesure T-shirt réducteur SCH8O/DIN UPVC/CPVC Pour l'industrie alimentaire / automobile / électronique usine. Fondée en 2007, notre entreprise se concentre sur la recherche et le développement, la fabrication, la vente et le service après-vente de tubes industriels en CPVC et UPVC. L entreprise a obtenu de nombreuses certifications, notamment la licence de production d équipements spéciaux, la licence d hygiène des produits liés à l eau de la province du Zhejiang, la certification du système de gestion de la qualité IS09001, la certification du système de gestion environnementale IS014001 et la certification du système de gestion de la santé et de la sécurité au travail IS045001. L entreprise possède plus de 50 droits de propriété intellectuelle indépendants et des droits d importation et d exportation en propre. Afin de proposer des produits diversifiés et de meilleurs services, l entreprise a introduit des technologies de pointe, des équipements d outillage, des matières premières et des systèmes de gestion uniques en provenance d Allemagne et des États-Unis. Au fil des ans, nos produits ont été largement utilisés dans le transport par pipeline de liquides acides et alcalins, d eau ultrapure, d eau potable, d eau pure de qualité électronique et d eaux usées industrielles dans les secteurs de la chimie, de la métallurgie, du photovoltaïque, de l énergie nucléaire, des batteries au lithium, des semi-conducteurs électroniques, de l agroalimentaire, de la médecine, de l automobile, du traitement des eaux industrielles, etc. À l heure actuelle, le groupe ZHEYI a établi plus de 30 sociétés de vente à travers le pays, et toutes sortes de produits sont exportés vers l Europe, l Amérique, l Asie du Sud-Est et d autres pays et régions, et sont profondément appréciés par les clients nationaux et étrangers.

Certificat d honneur

Nouvelles

Comprendre les vannes chimiques et lithiums UPVC / CPVC (D...
Sep 11,2025
Introduction aux vannes UPVC et CPVC Que sont Vannes UPVC et CPVC ? UPVC (chlorure de polyvinyle non plastifié) et CPVC (chlorure de polyvinyle chloré) sont des thermoplastiques durables et résistants à l...
apprendre encore plus
Raccords de tuyaux UPVC / CPVC: le guide ultime de l'insta...
Sep 04,2025
Introduction: un guide complet pour Raccords de tuyaux Upvc / Cpvc Dans la construction moderne, la rénovation des maisons et les champs industriels, les systèmes de pipeline sont une bouée de sauvetage indis...
apprendre encore plus
Choisir la bonne valve UPVC ou CPVC pour la manipulation c...
Aug 25,2025
La sélection de la valve correcte est une décision critique dans tout traitement chimique ou usine de production de batterie au lithium-ion. Le mauvais choix peut entraîner des fuites, des temps d'arrêt coûteux e...
apprendre encore plus

Laisser un message

Contrôle de qualité strict

Le groupe ZHEYI adhère au principe de « la qualité d abord », adopte des équipements de pointe au niveau international et des matières premières de haute qualité, contrôle strictement chaque maillon de la production et s engage à fournir des produits de pipeline avec d excellentes performances et une apparence exquise.

L entreprise utilise des équipements de production de pointe et des matériaux de haute qualité, notamment ceux des fabricants japonais Sekisui et américain Lubrizol. ZHEYI allie parfaitement technologie de production de pointe et gestion professionnelle. Chaque produit est soumis à un contrôle qualité rigoureux, de la production à la livraison, en passant par l inspection, garantissant ainsi une parfaite harmonie entre esthétique et fonctionnalité.
Tests de performance de précision

Chez ZHEYI, chaque produit est fabriqué avec le plus grand soin, non seulement en privilégiant une esthétique raffinée, mais aussi en garantissant une qualité intrinsèque irréprochable. Des tests de performance rigoureux garantissent la stabilité et la durabilité du produit, même dans des conditions difficiles.:

● Essai de densité : mesure la densité du matériau pour garantir l uniformité et la stabilité des structures.
● Essai de température de ramollissement Vicat : évalue le degré de ramollissement des matériaux dans des conditions de température élevée pour garantir la capacité du produit à résister à la déformation dans divers environnements.
● Test au four : simule la résistance à la chaleur à long terme et vérifie la capacité du produit à résister à des températures élevées pendant une longue période.
● Essai hydrostatique : Évaluer la résistance des tuyaux dans des conditions de haute pression pour garantir la sécurité et la fiabilité du produit.
● Test d impact au marteau-pilon : testez la résistance aux chocs du produit pendant le transport, l installation et l utilisation quotidienne.

T-shirt réducteur SCH8O/DIN UPVC/CPVC Connaissance de l industrie

Sélection de Tés réducteurs en PVC/CPVC dans les systèmes de tuyauterie industriels : normes de taille, valeurs nominales de pression et compatibilité chimique

Dans les systèmes de tuyauterie industriels, la sélection des tés réducteurs UPVC/CPVC (Reducing Tees) doit prendre en compte de manière exhaustive les normes de taille, les valeurs nominales de pression et la compatibilité chimique pour garantir la sécurité du système et la stabilité à long terme. Voici les principaux points de sélection pour différentes applications industrielles :

1. Normes de taille et valeurs nominales de pression
L'UPVC (chlorure de polyvinyle non plastifié) convient aux scénarios de température normale et de basse pression (tels que ≤60°C) et est couramment utilisé dans l'eau potable, le traitement de l'eau industrielle et d'autres systèmes. La taille doit être conforme aux normes ISO 1452 ou ASTM D1785.

Le CPVC (chlorure de polyvinyle chloré) présente une résistance à la température plus élevée (jusqu'à 90°C) et convient aux fluides à haute température, tels que les tuyaux de refroidissement dans l'industrie photovoltaïque ou les processus de décapage en métallurgie. Il doit être conforme aux normes ASTM F441 et la pression nominale doit correspondre à la conception du système (telle que SCH 80/40).

2. Compatibilité chimique
Différentes industries ont des exigences strictes sur la corrosivité des matériaux :

Les industries des semi-conducteurs électroniques et de la médecine nécessitent des tuyaux de haute pureté. Le CPVC présente une excellente résistance chimique et peut résister à l’eau ultrapure et aux milieux acides/alcalins faibles.
Dans le système auxiliaire des centrales nucléaires, l'UPVC/CPVC doit réussir le test de résistance aux rayonnements pour éviter les fuites dues à la dégradation chimique.
Lorsque les eaux usées industrielles contiennent des substances corrosives (telles que le chlore et le sulfure), le CPVC présente une meilleure résistance à la corrosion que l’UPVC, mais les performances anti-âge après un contact à long terme doivent être vérifiées.

3. Suggestions d'adaptation des applications industrielles
Eau potable sûre : l'UPVC certifié NSF est préféré pour garantir la non-toxicité.
Scénarios à haute température/corrosion (tels que la métallurgie, le photovoltaïque) : le CPVC est plus fiable et une attention particulière doit être accordée au matériau d'étanchéité de l'interface (tel que le joint EPDM).
Industrie de précision (semi-conducteurs, médecine) : Choisissez du CPVC avec une paroi intérieure lisse pour réduire le risque de résidus de liquide.
