Bride boucleuse SCH8O/DIN UPVC/CPVC

La bride boucleuse UPVC/CPVC est utilisée dans les applications industrielles et de construction. Il offre une résistance à la corrosion et des performances à haute température, ce qui le rend adapté au transport de divers liquides et gaz.

La bride est conçue pour une installation facile, garantissant des raccords de tuyaux sécurisés et réduisant les risques de fuite. La bride boucleuse UPVC/CPVC est idéale pour les industries telles que le traitement de l'eau, les produits chimiques et le CVC, prolongeant ainsi efficacement la durée de vie des systèmes de tuyauterie.

Contactez-nous

Précédent：Bride aveugle SCH8O/DIN UPVC/CPVC
Suivant：T-shirt réducteur SCH8O/DIN UPVC/CPVC

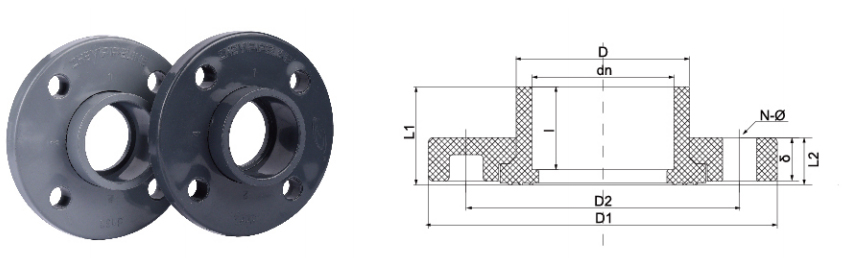

paramètre application Normes techniques

TAJeLLE/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
DJeN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	32	41	50	62	77	92	107	127	160	182	255	309	344
	D1	95	105	115	140	150	165	185	200	220	250	285	340	395	445
	D2	65	75	85	100	110	125	145	160	180	210	240	295	350	400
	L1	25	28	32	34	39	45	52	60	69	86	96	132	164	184
	L2	14	15	19	19	20	23	25	29	29	31	31	40	47	47
	δ	12.5	14	16	16.5	18	20	23	26	28	30	30	35	41	43
	Je	18	23	25	28	31	38	44	51	61	76	86	119	146	165
	N-Φ	4-Φ14	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ22	8-Φ22	12-Φ22	12-Φ22
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8	141.81	168.81	219.8	273.81	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2	141.11	168	218.8	272.67	323.47
	D	29	35	44	54	60.2	74	89.4	1057	127	160	190.8	246	306	360
	D1	89	98	108	117	128	155	178	192	229	254	284	343	406	481
	D2	61	70	79	89	98	121	140	152	191	216	241	298	362	432
	L1	23	31	33	37	40	44	52	62	71	84	90	117	137	165
	L2	11	16	17	17	20	21	27	28.5	31	34.5	36.5	40	46	46
	δ	14	15	16	16	18.5	19.5	23.5	24.6	27	31	33	33	42	42
	Je	22.2	25.5	31	35	37	40.5	46	50.5	60	70	79	104	128	153
	N-Φ	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	12-Φ24	12-Φ24
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	95	100	125	135	140	155	175	185	210	250	280	330	400	445
	D1	70	75	90	100	105	120	140	150	175	210	240	290	355	400
	D2	31	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
	L1	35	40	46	50.5	61.5	71	70	73	93	114	142	161	167	167
	L2	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	δ	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	Je	30	35	40	44	55	63	61	64	84	104	132	145	155	155
	N-Φ	4-Φ15	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	12-Φ23	12-Φ25	16-Φ25

Bride boucleuse SCH80/DIN PVC/CPVC - Connexions de tuyauterie sécurisées et polyvalentes

La bride boucleuse SCH80/DIN est un composant technique conçu pour créer des connexions fiables et démontables dans les systèmes de tuyauterie en PVC et CPVC. Il facilite l'intégration de canalisations en plastique avec des brides, des pompes et des vannes métalliques, adhérant aux normes SCH80 et DIN. Ce produit est fabriqué pour garantir la cohérence dimensionnelle et l'intégrité mécanique dans des conditions de fonctionnement spécifiées, ce qui le rend adapté à une large gamme d'applications industrielles.

Caractéristiques du produit

Compatibilité stetard double : Conçu pour s'adapter aux deux SCH80 and DIN modèles de boulons, offrant une solution polyvalente pour les systèmes nécessitant une compatibilité internationale. Cette fonctionnalité simplifie l’approvisionnement pour les projets qui doivent être conformes à plusieurs normes régionales.
Résistance à la corrosion : Fabriqué à partir de UPVC (Chlorure de polyvinyle non plastifié) ou CPVC (Chlorure de polyvinyle chloré), le corps de la bride est résistant à un large spectre de produits chimiques, d'acides, d'alcalis et de sels. Cette caractéristique est essentielle pour une utilisation à long terme dans des environnements corrosifs.
Intégrité structurelle : La conception du boucleur permet à la bride de tourner librement pour l'alignement des boulons, simplifiant ainsi l'installation tandis que le moyeu central maintient une connexion rigide au tuyau. Cela évite les contraintes sur les joints et garantit une étanchéité sûre.
Indice de haute pression : Conçu pour résister à des pressions nominales conformes au programme de tuyaux SCH80, ce qui le rend adapté aux applications nécessitant une tolérance à la pression plus élevée que les systèmes PVC standard.

Spécifications techniques

Matériel	Dimensions	Standard	Pression nominale
PVC (PVC-U) / CPVC (PVC-C)	Se référer aux spécifications SCH80 et DIN	ASTM D1784 / DIN EN ISO 1452	PN10 / Classe 150
Tailles disponibles	Type de connexion	Couleur	Compatibilité des joints
1/2 pouce à 12 pouces (DN15 à DN300)	Douille en ciment solvant	Gris (UPVC), gris clair/beige (CPVC)	EPDM, FPM (FKM)

Champs d'application

La bride boucleuse SCH80/DIN est utilisée dans les systèmes qui nécessitent une connexion sécurisée, chimiquement résistante et démontable. Les applications typiques incluent :

Installations de traitement de l'eau et des eaux usées
Usines de traitement et de manutention de produits chimiques
Tuyauterie de procédés industriels pour fluides corrosifs
Systèmes de piscine et aquatiques nécessitant des composants robustes et durables
Opérations d'exploitation minière et de raffinage
Installations de production d'électricité

---

Questions fréquemment posées

1. En quoi une bride boucleuse en UPVC diffère-t-elle d'une bride fixe traditionnelle en termes d'installation et d'application ?

Une bride de boucleur est dotée d'un anneau à rotation libre, ce qui simplifie l'alignement des trous de boulons lors de l'installation, un avantage significatif dans les espaces restreints ou lorsque les tuyaux sont déjà fixés. Une bride fixe nécessite un alignement rotatif précis de toute la section du tuyau, ce qui peut être plus difficile. Le mécanisme rotatif de la bride du boucleur contribue également à réduire les contraintes sur le système de tuyauterie, en particulier lors de la connexion à des composants métalliques fixes. Pour des instructions d'installation spécifiques et des bonnes pratiques, consultez notre documentation technique ou contactez notre équipe d'assistance.

2. Quelle est la limitation de température et de pression pour la bride SCH80/DIN CPVC, et comment se compare-t-elle aux brides métalliques dans des environnements corrosifs ?

La bride CPVC SCH80/DIN est conçue pour des applications à température plus élevée que l'UPVC, avec une température de service maximale généralement allant jusqu'à 200°F (93°C) et une pression nominale conforme aux normes SCH80. Bien que les brides métalliques aient souvent des indices de pression ultime plus élevés, elles sont sensibles à la corrosion due à de nombreux produits chimiques industriels. En revanche, la bride CPVC conserve son intégrité structurelle dans les milieux corrosifs, ce qui peut dégrader les alternatives métalliques. La décision entre le CPVC et une bride métallique doit être basée sur une analyse complète du type de fluide, de la température de fonctionnement et de la pression requise. Notre équipe d'ingénieurs peut fournir une analyse détaillée de la compatibilité des matériaux pour votre application spécifique.

Entreprise

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Oui Chine Bride boucleuse SCH8O/DIN UPVC/CPVC Pour l'industrie alimentaire / automobile / électronique fournisseur et sur mesure Bride boucleuse SCH8O/DIN UPVC/CPVC Pour l'industrie alimentaire / automobile / électronique usine. Fondée en 2007, notre entreprise se concentre sur la recherche et le développement, la fabrication, la vente et le service après-vente de tubes industriels en CPVC et UPVC. L entreprise a obtenu de nombreuses certifications, notamment la licence de production d équipements spéciaux, la licence d hygiène des produits liés à l eau de la province du Zhejiang, la certification du système de gestion de la qualité IS09001, la certification du système de gestion environnementale IS014001 et la certification du système de gestion de la santé et de la sécurité au travail IS045001. L entreprise possède plus de 50 droits de propriété intellectuelle indépendants et des droits d importation et d exportation en propre. Afin de proposer des produits diversifiés et de meilleurs services, l entreprise a introduit des technologies de pointe, des équipements d outillage, des matières premières et des systèmes de gestion uniques en provenance d Allemagne et des États-Unis. Au fil des ans, nos produits ont été largement utilisés dans le transport par pipeline de liquides acides et alcalins, d eau ultrapure, d eau potable, d eau pure de qualité électronique et d eaux usées industrielles dans les secteurs de la chimie, de la métallurgie, du photovoltaïque, de l énergie nucléaire, des batteries au lithium, des semi-conducteurs électroniques, de l agroalimentaire, de la médecine, de l automobile, du traitement des eaux industrielles, etc. À l heure actuelle, le groupe ZHEYI a établi plus de 30 sociétés de vente à travers le pays, et toutes sortes de produits sont exportés vers l Europe, l Amérique, l Asie du Sud-Est et d autres pays et régions, et sont profondément appréciés par les clients nationaux et étrangers.

Certificat d honneur

Nouvelles

Comprendre les vannes chimiques et lithiums UPVC / CPVC (D...
Sep 11,2025
Introduction aux vannes UPVC et CPVC Que sont Vannes UPVC et CPVC ? UPVC (chlorure de polyvinyle non plastifié) et CPVC (chlorure de polyvinyle chloré) sont des thermoplastiques durables et résistants à l...
apprendre encore plus
Raccords de tuyaux UPVC / CPVC: le guide ultime de l'insta...
Sep 04,2025
Introduction: un guide complet pour Raccords de tuyaux Upvc / Cpvc Dans la construction moderne, la rénovation des maisons et les champs industriels, les systèmes de pipeline sont une bouée de sauvetage indis...
apprendre encore plus
Choisir la bonne valve UPVC ou CPVC pour la manipulation c...
Aug 25,2025
La sélection de la valve correcte est une décision critique dans tout traitement chimique ou usine de production de batterie au lithium-ion. Le mauvais choix peut entraîner des fuites, des temps d'arrêt coûteux e...
apprendre encore plus

Laisser un message

Contrôle de qualité strict

Le groupe ZHEYI adhère au principe de « la qualité d abord », adopte des équipements de pointe au niveau international et des matières premières de haute qualité, contrôle strictement chaque maillon de la production et s engage à fournir des produits de pipeline avec d excellentes performances et une apparence exquise.

L entreprise utilise des équipements de production de pointe et des matériaux de haute qualité, notamment ceux des fabricants japonais Sekisui et américain Lubrizol. ZHEYI allie parfaitement technologie de production de pointe et gestion professionnelle. Chaque produit est soumis à un contrôle qualité rigoureux, de la production à la livraison, en passant par l inspection, garantissant ainsi une parfaite harmonie entre esthétique et fonctionnalité.
Tests de performance de précision

Chez ZHEYI, chaque produit est fabriqué avec le plus grand soin, non seulement en privilégiant une esthétique raffinée, mais aussi en garantissant une qualité intrinsèque irréprochable. Des tests de performance rigoureux garantissent la stabilité et la durabilité du produit, même dans des conditions difficiles.:

● Essai de densité : mesure la densité du matériau pour garantir l uniformité et la stabilité des structures.
● Essai de température de ramollissement Vicat : évalue le degré de ramollissement des matériaux dans des conditions de température élevée pour garantir la capacité du produit à résister à la déformation dans divers environnements.
● Test au four : simule la résistance à la chaleur à long terme et vérifie la capacité du produit à résister à des températures élevées pendant une longue période.
● Essai hydrostatique : Évaluer la résistance des tuyaux dans des conditions de haute pression pour garantir la sécurité et la fiabilité du produit.
● Test d impact au marteau-pilon : testez la résistance aux chocs du produit pendant le transport, l installation et l utilisation quotidienne.

Bride boucleuse SCH8O/DIN UPVC/CPVC Connaissance de l industrie

Comment sélectionner correctement Bride boucleuse en PVC/CPVC ? Guide d'adaptation de la pression nominale et de la température

Les brides en boucle en UPVC (chlorure de polyvinyle non plastifié) et en CPVC (chlorure de polyvinyle chloré) jouent un rôle clé dans les systèmes de tuyauterie industriels, en particulier dans les situations où la dilatation thermique, les vibrations ou le déplacement des tuyaux doivent être amortis. Une sélection correcte nécessite une prise en compte complète des propriétés des matériaux, de la pression nominale, de la plage de température et des exigences spécifiques des applications industrielles. Voici un guide de sélection pour différentes industries :

1. Sélection de matériaux : UPVC vs CPVC
UPVC : Convient aux scénarios de température normale (0°C~60°C) et de basse pression, résistance à la corrosion acide et alcaline, faible coût, couramment utilisé dans l'eau potable (eau potable) et le traitement de l'eau industrielle (traitement de l'eau industrielle).
CPVC : Résistance à la température plus élevée (-20°C~110°C), résistance à la pression plus forte, adapté aux milieux à haute température, tels que le transport de liquide de refroidissement dans l'industrie photovoltaïque ou les fluides corrosifs en métallurgie (métallurgie).

2. Adaptation du niveau de pression
Classe 150 : Convient aux systèmes basse pression, tels que l'eau potable et la distribution d'eau ultrapure pour semi-conducteurs électroniques.
Classe 200/Classe 300 : Convient aux scénarios de moyenne et haute pression, tels que les canalisations auxiliaires des centrales nucléaires ou les systèmes de rejet à haute pression des eaux usées industrielles.

3. Guide d'adaptation des applications industrielles
Médicament : Doit être conforme aux normes de la FDA, le CPVC (résistance à la stérilisation à haute température) est préféré et le niveau de pression est généralement de classe 150.
Photovoltaïque : Le CPVC est plus adapté car il implique une circulation de liquide de refroidissement à haute température et nécessite une résistance à la température et à la pression (Classe 200).
Métallurgie : Environnement acide/alcalin fort, UPVC (température normale) ou CPVC (haute température), le niveau de pression doit être sélectionné en fonction de la pression de pompage (généralement classe 200~300).
Énergie nucléaire : les conduites auxiliaires peuvent utiliser du CPVC (version modifiée résistante aux radiations), classe 300 pour garantir la redondance en matière de sécurité.
Semi-conducteur électronique : Le système d'eau ultrapure recommande l'UPVC (faible précipité), la classe 150 est suffisante.

4. Recommandations d'installation et de maintenance
Évitez la surchauffe et la surpression : l'UPVC est facile à ramollir à >60°C et le CPVC nécessite un support supplémentaire à >110°C.
Adaptation du matériau d'étanchéité : les joints EPDM conviennent à l'eau potable et les joints PTFE conviennent mieux aux acides forts (tels que les eaux usées métallurgiques).
Inspection régulière : les environnements hautement corrosifs tels que les eaux usées industrielles nécessitent des cycles de maintenance raccourcis.
