Vanne papillon à poignée SCH8O/DIN UPVC/CPVC

La vanne papillon manuelle UPVC/CPVC est un dispositif de contrôle des fluides hautement efficace et fiable conçu pour diverses applications industrielles et de construction. Il convient au contrôle du flux de milieux corrosifs tels que les acides, les alcalis et les eaux usées.

Sa conception garantit un fonctionnement léger et facile, ce qui le rend adapté à une installation dans des espaces confinés. L'action flexible d'ouverture et de fermeture, actionnée via une poignée, permet aux utilisateurs de régler facilement le débit. La vanne offre des performances d'étanchéité, empêchant efficacement les fuites et assurant la sécurité et la stabilité du système. Sa résistance aux températures et pressions élevées permet un fonctionnement stable dans des conditions difficiles, ce qui le rend largement utilisé dans les industries du traitement de l'eau, du traitement chimique, du pétrole et de la pharmacie.

Contactez-nous

Précédent：Vanne papillon à engrenages SCH8O/DIN UPVC/CPVC
Suivant：SCH8O/DIN UPVC/CPVC Ⅱ Robinet à tournant sphérique

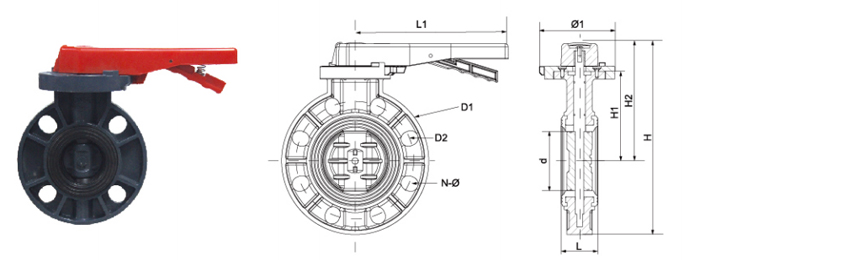

paramètre application Normes techniques

TAILLE/NOM.		dn63	dn75	dn90	dn110	dn140	dn160	dn225
		(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)
		(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")
D1	DIN	160	180	196	228	258	287	344
	ANSI	155	178	192	229	254	284	343
	JIS	120	140	150	175	210	240	290
D2	DIN	125	145	160	180	210	240	295
	ANSI	121	140	152	191	216	241	298
	JIS	73	90	105	132	158	186	238
N-Φ	DIN	4-Φ19	4-①19	8-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23
	ANSI	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22
	JIS	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	12-Φ23
d		48	63	78	98	122	146	199
Φ1		124	124	124	124	170	170	170
H		223	245	270	308	352	382	452
H1		100	112	120	140	168	181	215
H2		143	155	172	194	223	239	280
L		43	46	49	54	64	70	88
L1		190	190	240	240	310	310	310

SCH80 / DIN · COMMANDE PAR LEVIER

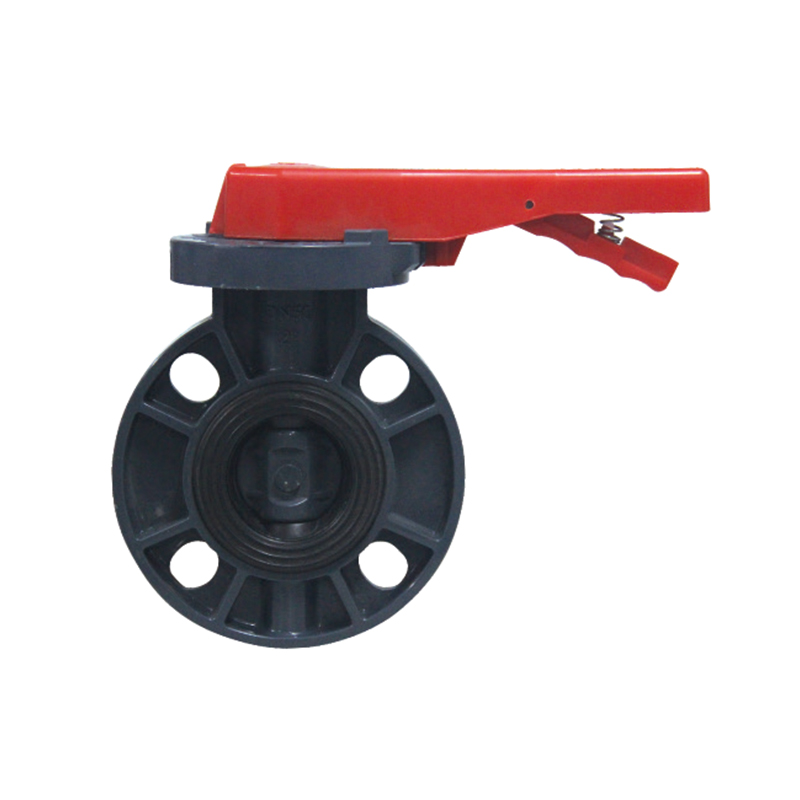

Vanne papillon à poignée UPVC / CPVC

Plaquette · Cosse · Étanchéité totale · Revêtement PTFE/EPDM

La vanne papillon à poignée SCH80/DIN UPVC/CPVC est un dispositif de contrôle de débit quart de tour conçu pour le service marche-arrêt et d'étranglement dans les systèmes de fluides corrosifs et de haute pureté. Fabriquée selon les normes ASTM SCH80 et DIN, cette vanne est dotée d'un disque qui tourne à 90° pour réguler le débit, avec une poignée à levier fournissant une indication visuelle de la position. Le corps de la vanne est disponible en UPVC pour les services chimiques généraux et en CPVC pour les applications à température élevée jusqu'à 93°C. Le revêtement résilient — disponible en EPDM, PTFE ou Viton — offre une fermeture étanche aux bulles sur toute la plage de pression. Les configurations de plaquettes et de cosses permettent un service sans issue et une installation facile entre les brides standard.

DN40–DN300

Gamme de tailles

PN10–PN16

Pression nominale

–20°C à 93°C

Gamme CPVC

Poignée à levier

Fonctionnement

◈

Étanchéité du revêtement

Le revêtement remplaçable (EPDM, PTFE ou Viton) assure une étanchéité étanche autour des faces du disque et de la bride, éliminant ainsi les chemins de fuite et simplifiant la maintenance.

◈

Compatibilité chimique

Les corps UPVC et CPVC résistent à un large spectre d'acides, de bases et de sels. Le matériau du revêtement peut être sélectionné pour répondre aux exigences spécifiques d’exposition aux produits chimiques.

◈

Capacité de limitation

La conception papillon permet une modulation précise du débit sur la plage de rotation de 0 à 90°, offrant une flexibilité de contrôle au-delà du simple service marche-arrêt.

◈

Options de plaquettes/cosses

Le style Wafer offre une installation légère et peu coûteuse entre les brides. Le style à cosse permet un service sans issue et l'isolation des sections de tuyauterie en aval.

Spécifications techniques

Matériau du corps UPVC · CPVC

Matériau du disque UPVC/CPVC massif · Fonte ductile enduite (en option)

Matériau du revêtement EPDM · PTFE · Viton (FKM)

Types de connexion Plaquette · Cosse (perçage DIN ou ANSI)

Normes ASTM D2467 (SCH80) · DIN 8061/8062 · OIN 16136

Type de poignée Poignée à levier avec plaque de verrouillage à 10 positions

Guide de sélection de doublure

EPDM Eau, acides doux, alcalis, jusqu'à 80°C

PTFE Produits chimiques agressifs, solvants, haute pureté, jusqu'à 93°C

Viton (FKM) Hydrocarbures, huiles, oxydants forts, jusqu'à 90°C

La sélection du revêtement doit être vérifiée par rapport à la chimie et à la température spécifiques du processus pour garantir la durée de vie et les performances d'étanchéité.

Champs d'application

◉

Traitement chimique

Transfert d'acide et d'alcali, systèmes de dosage, conduites d'alimentation de réacteur

◉

Electronique et Semi-conducteur

Distribution d'eau ultrapure, boues de planarisation chimico-mécanique (CMP)

◉

Énergie & Photovoltaïque

Électrolyte de batterie, gravure de cellules solaires, eau de refroidissement nucléaire

◉

Traitement de l'eau

Eaux usées industrielles, alimentation RO, dessalement, eau potable

◉

Pharmaceutique et alimentaire

Eau désionisée, systèmes CIP, lignes de procédés sanitaires

◉

Automobile et général

Circulation de peinture, lavage de pièces, eau de refroidissement, eaux usées

Notes d'installation

Installation sur plaquette : Centrez la vanne entre les brides. Utilisez des boulons et écrous à bride appropriés. Serrez uniformément en croix.
Installation des cosses : Boulonner directement sur une bride pour un service sans issue. Utilisez des joints complets des deux côtés.
Normes de brides : Compatible avec les brides DIN PN10/PN16 ou ANSI Classe 150. Vérifiez l’alignement des trous de boulons.
Positionnement du disque : Le disque doit être en position fermée lors de l'installation pour éviter d'endommager le liner.
Vitesse de ligne : pour les supports abrasifs, limiter la vitesse à 2 m/s pour prolonger la durée de vie du revêtement. Pour les supports propres, jusqu'à 5 m/s est acceptable.
Montage de l'actionneur : Pour un fonctionnement automatisé, utilisez le support de montage ISO 5211. Vérifiez les exigences de couple.

Limites de fonctionnement critiques

Ne pas dépasser 60°C pour les carrosseries UPVC. CPVC max 93°C en continu.
Non conçu pour le service à la vapeur ou les cycles thermiques rapides.
Évitez de faire fonctionner la vanne dans une plage d'ouverture de 5 à 85 % pendant des périodes prolongées dans des milieux abrasifs.
N'utilisez pas de revêtement EPDM avec des solvants hydrocarbonés, des huiles ou des oxydants puissants.
Le revêtement en PTFE a une résistance à l’abrasion limitée – non recommandé pour les boues à haute teneur en solides.
Protéger de l’exposition directe aux UV. Utilisez un matériau stabilisé aux UV ou appliquez un revêtement protecteur.
Ne dépassez pas la différence de pression maximale à travers le disque, quelle que soit la température.

Problèmes courants et solutions

● Vanne difficile à utiliser

La doublure peut être gonflée ou un disque coincé. Vérifiez la compatibilité du revêtement avec le support. Lubrifiez la tige avec de la graisse à base de silicone. Si la résistance persiste, remplacez le revêtement.

● Fuite au niveau du raccord à bride

Vérifiez que les boulons de bride sont serrés selon les spécifications (généralement 20 à 30 Nm pour DN50 à DN150). Assurez-vous que les surfaces des joints sont propres et intactes. Remplacez le revêtement si la face de la bride est compromise.

● Fuite au-delà du disque en position fermée

Inspectez le revêtement pour déceler toute usure ou déformation au niveau de la zone d'appui du disque. Remplacez la doublure si elle est usée. Pour les revêtements en PTFE, vérifiez l'écoulement à froid à des températures élevées.

● La position de la poignée ne se verrouille pas

Vérifiez l'usure de la plaque de verrouillage. Serrez la vis de la poignée. Remplacez le mécanisme de verrouillage s’il est usé.

Ces vannes papillon à poignée sont déployées dans les industries chimiques, métallurgiques, photovoltaïques, nucléaires, du lithium, des semi-conducteurs électroniques, alimentaires, pharmaceutiques, automobiles et de traitement de l'eau industrielle pour la manipulation de liquides acides-alcalins, d'eau ultrapure, d'eau potable, d'eau de qualité électronique et de canalisations d'eaux usées industrielles.
