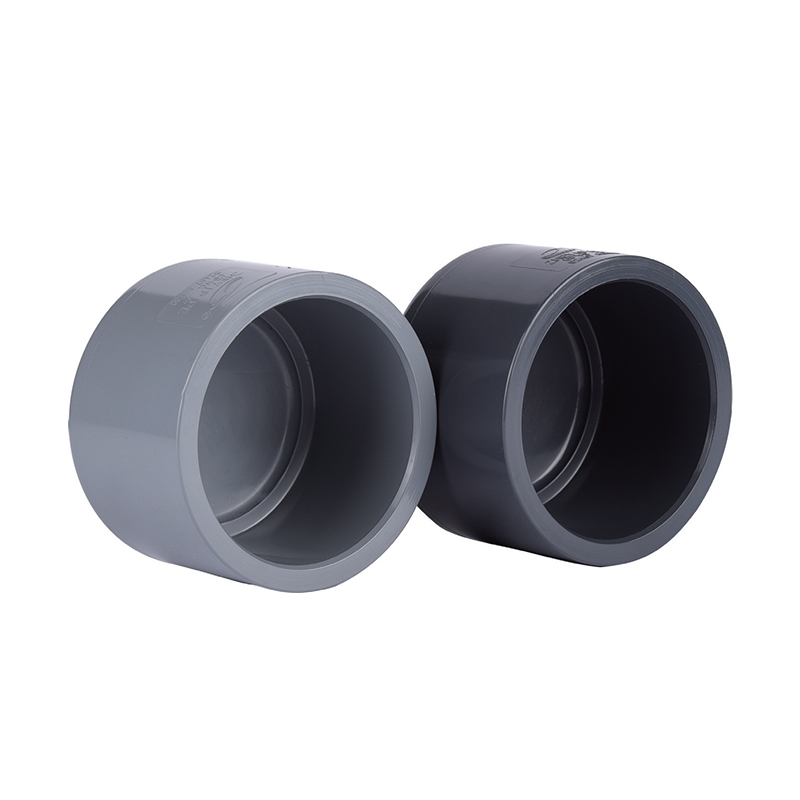

Bouchon SCH8O/DIN UPVC/CPVC

Les bouchons UPVC sont légers mais robustes, conçus pour sceller les extrémités de divers systèmes de canalisations, empêchant efficacement les fuites de fluide et assurant la stabilité du système. Avec une conception précise, les capuchons UPVC/CPVC sont faciles à installer, ce qui permet d'économiser du temps et des coûts pendant la construction.

Applicables dans les canalisations industrielles, les systèmes de plomberie et l'irrigation agricole, ils sont disponibles en différentes tailles pour répondre à différentes exigences tout en garantissant des performances d'étanchéité.

Contactez-nous

Précédent：Adaptateur mâle SCH8O/DIN UPVC/CPVC
Suivant：SCH8O / DIN UPVC / CPVC Réducteur

paramètre application Normes techniques

TAJeLLE/NOM.		dn20	dn25	dn32	dn40	DN50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
DJeN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	33	40	51	61	75	88	105	127	162	186	255	313	350
	L	24	31	35	42	43	51	57	65	80	96	111	147	180	198
	Je	18	24	26	30	32	40	44	51	61	74	84	118	146	165
ANSI	d1	21.51	26.87	33.62	42.4	48.45	60.65	73.39	89.31	114.81	141.81	168.81	219.8	273.87	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	Je	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	Je	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

SCH80 · DIN · RACCORD DE TERMINAISON

Bouchon UPVC/CPVC

Embout à douille · Soudure au solvant · Option filetée

Le capuchon SCH80/DIN UPVC/CPVC est un composant terminal essentiel conçu pour fournir un joint sécurisé et étanche à l'extrémité des réseaux de tuyauterie sous pression. Fabriqués conformément aux normes métriques ASTM SCH80 et DIN, ces bouchons sont fabriqués à partir de résines de polychlorure de vinyle non plastifié (UPVC) ou de polychlorure de vinyle chloré (CPVC). Les dimensions de paroi plus épaisses du profilé SCH80 permettent des pressions nominales plus élevées par rapport aux raccords utilitaires standard. Ces composants sont spécifiquement utilisés dans des environnements impliquant des produits chimiques agressifs, de l'eau ultra pure et le transport de fluides à haute température. La composition du matériau garantit la résistance au tartre et à la corrosion électrochimique, maintenant ainsi l’intégrité structurelle dans les systèmes complexes de traitement des fluides industriels.

Inertie chimique

Les variantes UPVC et CPVC présentent une résistance élevée à un large spectre d'acides, de bases, de sels et d'oxydants, empêchant ainsi la dégradation des matériaux lors du traitement chimique corrosif.

Tolérance à haute pression

L'épaisseur de paroi SCH80 fournit une enveloppe de pression robuste, permettant aux bouchons de résister aux surtensions du système et aux pressions de fonctionnement constantes dans le traitement des eaux industrielles.

Stabilité thermique

Les options CPVC étendent la plage de fonctionnement jusqu'à des températures allant jusqu'à 93 °C (200 °F), ce qui les rend adaptées à la manipulation de liquides chauds corrosifs et au traitement pharmaceutique.

Alésage interne lisse

Le faible coefficient de frottement des surfaces internes minimise les chutes de pression et empêche l'accumulation de croissance biologique ou de dépôts minéraux.

Comparaison des matériaux · UPVC vs CPVC

Caractéristique

Casquette UPVC

Casquette CPVC

Conformité aux normes

ASTM D2467 (SCH80) / DIN 8063

ASTM F439 (SCH80) / DIN EN ISO 15493

Température maximale

60°C (140°F)

93°C (200°F)

Type de connexion

Douille (colle à solvant) / filetée

Résistance à la corrosion

Élevé (acides/bases)

Très élevé (acides/bases/haute température)

Couleur commune

Gris foncé

Gris clair / ivoire

Domaines d'application industrielle

⌂

Electronique et semi-conducteurs

Terminaison des boucles d'eau ultra pure (UPW) et d'eau de qualité électronique où le lessivage doit être évité.

⌂

Énergie & Photovoltaïque

Utilisé dans les lignes de production de cellules solaires pour le transport de fluides de gravure acides et d'eaux usées industrielles.

⌂

Chimie et métallurgie

Étanchéité sécurisée des conduites d’alimentation en produits chimiques, des réservoirs de décapage et des tuyaux de traitement métallurgique.

⌂

Alimentaire et pharmaceutique

Livraison d’eau potable et de fluides de traitement répondant à des exigences strictes d’hygiène et d’inertie.

⌂

Traitement des eaux industrielles

Applicable dans la fabrication de batteries au lithium et les systèmes de traitement des eaux usées industrielles automobiles.

⛭

Directives d'installation et de stockage

Soudage au solvant : assurez-vous d'utiliser l'apprêt et la colle à solvant appropriés, spécialement formulés pour l'UPVC ou le CPVC. Prévoyez un temps de durcissement adéquat conformément au programme de résistance à la pression du fabricant avant de tester le système.
Conditions de stockage : Conserver les bouchons dans un environnement frais, à l'abri de l'exposition directe aux ultraviolets (UV). Une exposition prolongée au soleil peut entraîner une fragilisation du matériau au fil du temps.
Connexions filetées : pour les versions filetées, utilisez du ruban PTFE ou des produits d'étanchéité pour filetage compatibles. Ne serrez pas trop fort, car les filetages en plastique peuvent subir des fissures sous contrainte si une force excessive est appliquée.
Manipulation : Inspectez les fissures capillaires ou les dommages dus aux impacts physiques avant l'installation, en particulier dans les environnements par temps froid où la résistance aux chocs des thermoplastiques est réduite.

◉

Limites de fonctionnement critiques

N'utilisez pas de bouchons UPVC avec des fluides dépassant 60°C ou avec des agents oxydants concentrés tels que l'acide nitrique supérieur à 15 %.
Les bouchons en CPVC ne sont pas conçus pour un service à la vapeur ou une exposition continue à des solvants chlorés à des températures élevées.
Évitez les chocs ou les pics de pression soudains dépassant 1,5 fois la pression de service nominale.
N’utilisez jamais de clés à tube en métal directement sur le corps du capuchon – utilisez des clés à sangle pour éviter les gougeages de surface et les augmentations de contraintes.
Ne pas appliquer de colle à solvant sur les raccords filetés. Des produits d'étanchéité pour filetage sont nécessaires pour les installations de bouchons filetés.

Ces bouchons sont largement déployés dans les industries chimiques, métallurgiques, photovoltaïques, nucléaires, du lithium, des semi-conducteurs électroniques, alimentaires, pharmaceutiques, automobiles et de traitement de l'eau industrielle pour les liquides acides-alcalins, l'eau ultrapure, l'eau potable, l'eau de qualité électronique et les canalisations d'eaux usées industrielles.
